外齿式回转支承精密机械传动部件

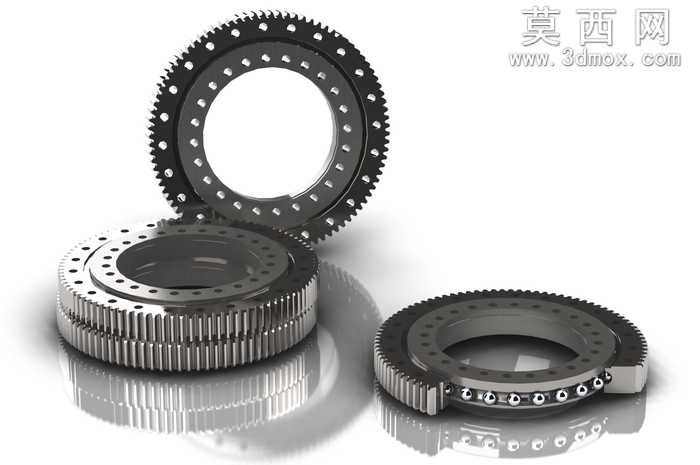

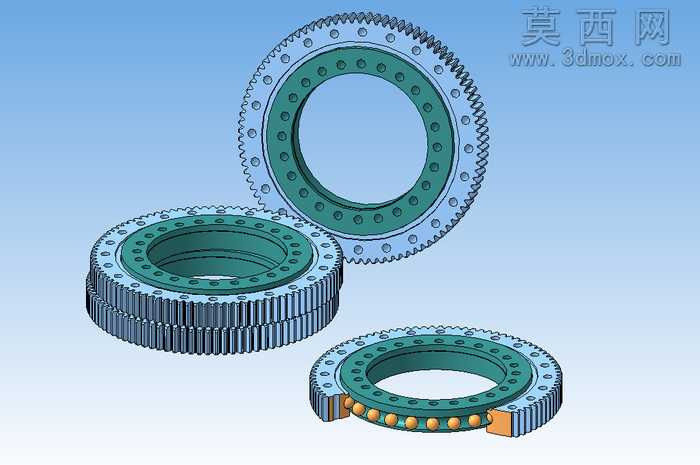

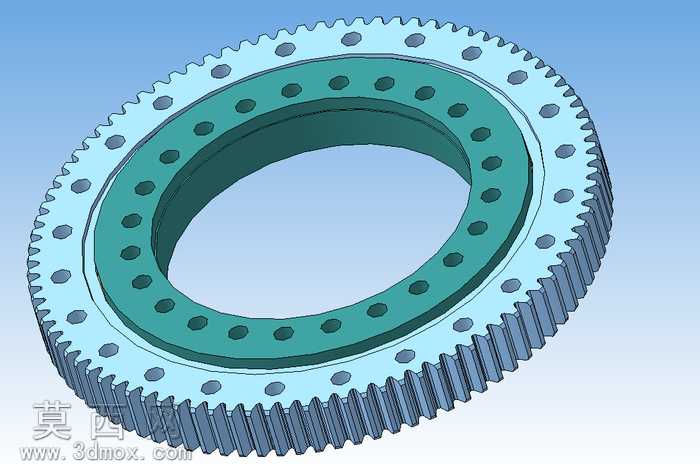

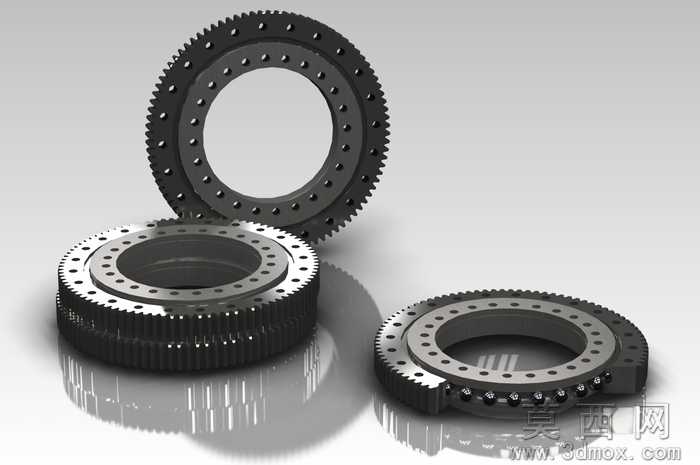

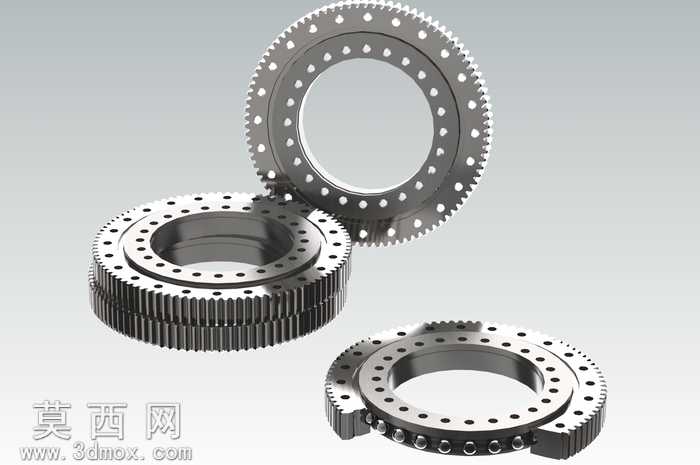

本次建模的外齿式回转支承采用三维参数化设计流程完成，首先基于回转支承的实际工程参数，在三维建模环境中绘制内外圈的截面草图，通过旋转特征生成支承的基础环形基体，随后在外圈外侧绘制渐开线齿形轮廓，通过阵列特征完成整圈轮齿的排布，保证齿距、齿形角等参数符合通用传动齿轮的设计规范。建模过程中重点还原了回转支承的内部滚道结构，在内外圈的对应位置创建适配滚动体的弧形滚道曲面，按照等节距阵列排布钢质滚动体，同时设计了保持架结构来分隔滚动体，避免运转过程中滚动体之间发生摩擦碰撞，还原真实产品的装配逻辑。材质渲染阶段，为内外圈金属基体赋予高硬度合金钢材质，调整金属粗糙度参数模拟热处理后的金属哑光质感，为滚动体赋予高抛光轴承钢材质，添加轻微的环境反射效果凸显滚动体的光洁度，齿面部分添加细微的加工纹理，还原实际机加工后的表面质感，场景中添加柔和的环境光与定向补光，突出支承的环形轮廓与齿形细节，同时在模型下方添加柔和的反射地面，增强模型的立体感与真实感。结构设计上，该回转支承采用单排四点接触球式结构，可同时承受轴向载荷、径向载荷与倾覆力矩，内外圈上均匀排布的安装孔采用参数化阵列生成，可适配不同规格的安装螺栓，满足工程机械、回转工作台等设备的安装需求，建模过程中严格控制各部件的装配间隙，保证内外圈可实现相对回转运动，滚动体与滚道之间保留合理的配合公差，还原真实产品的运动特性。
