杜卡迪摩托配套装载运输拖架结构

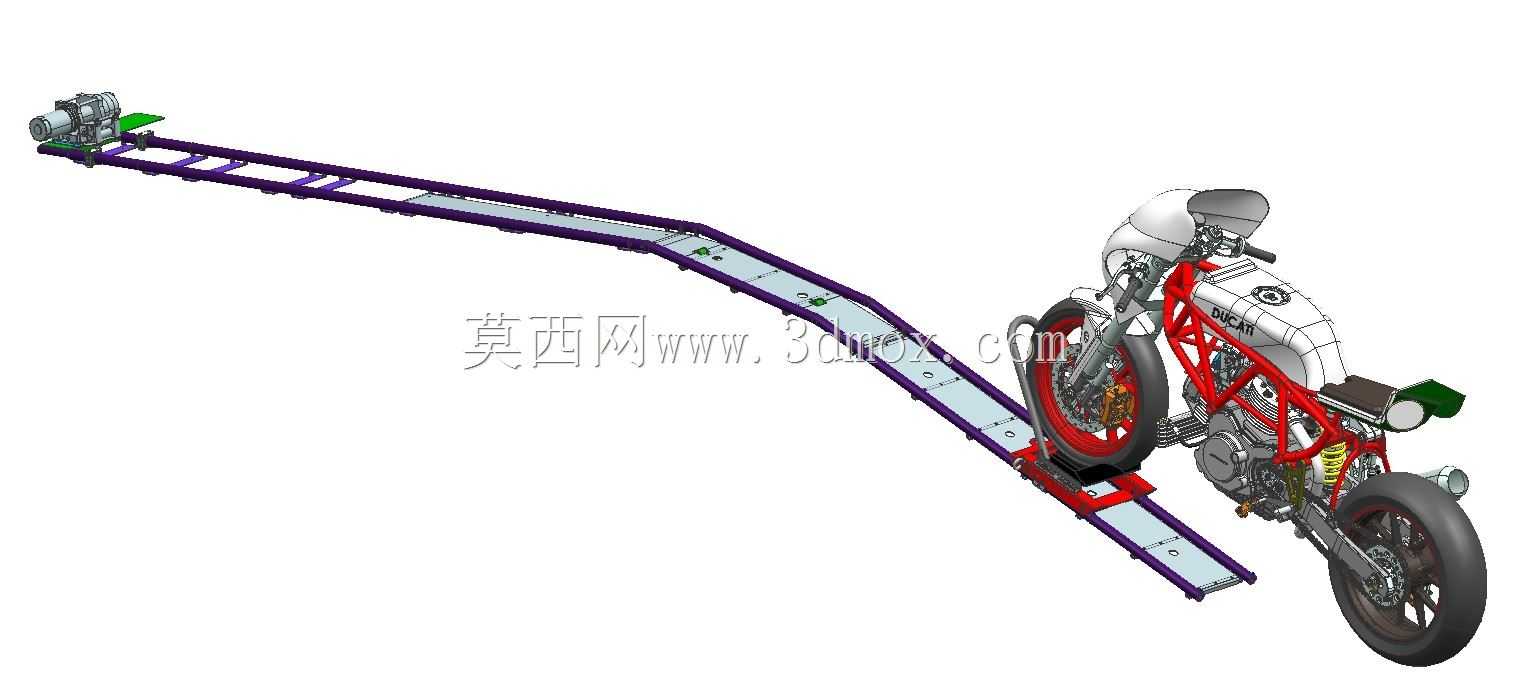

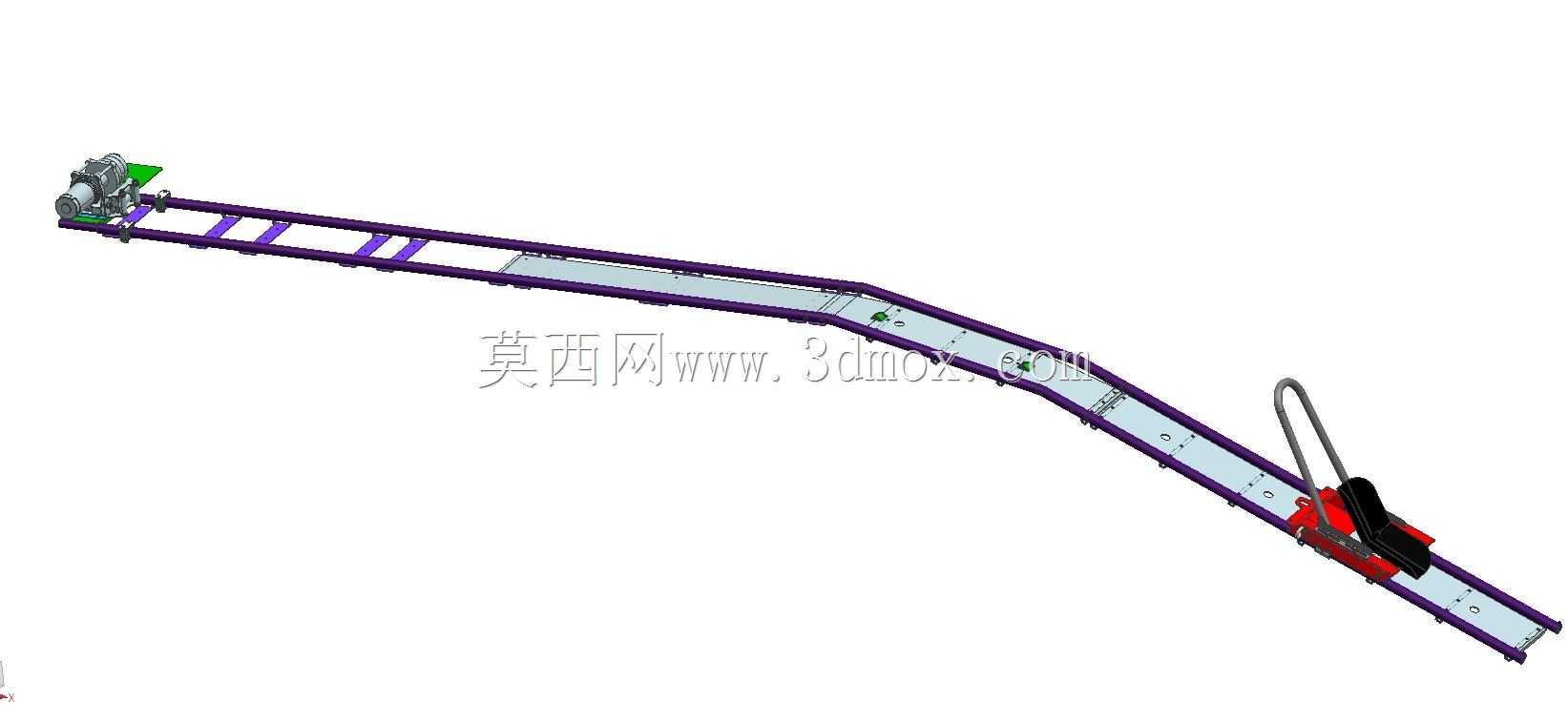

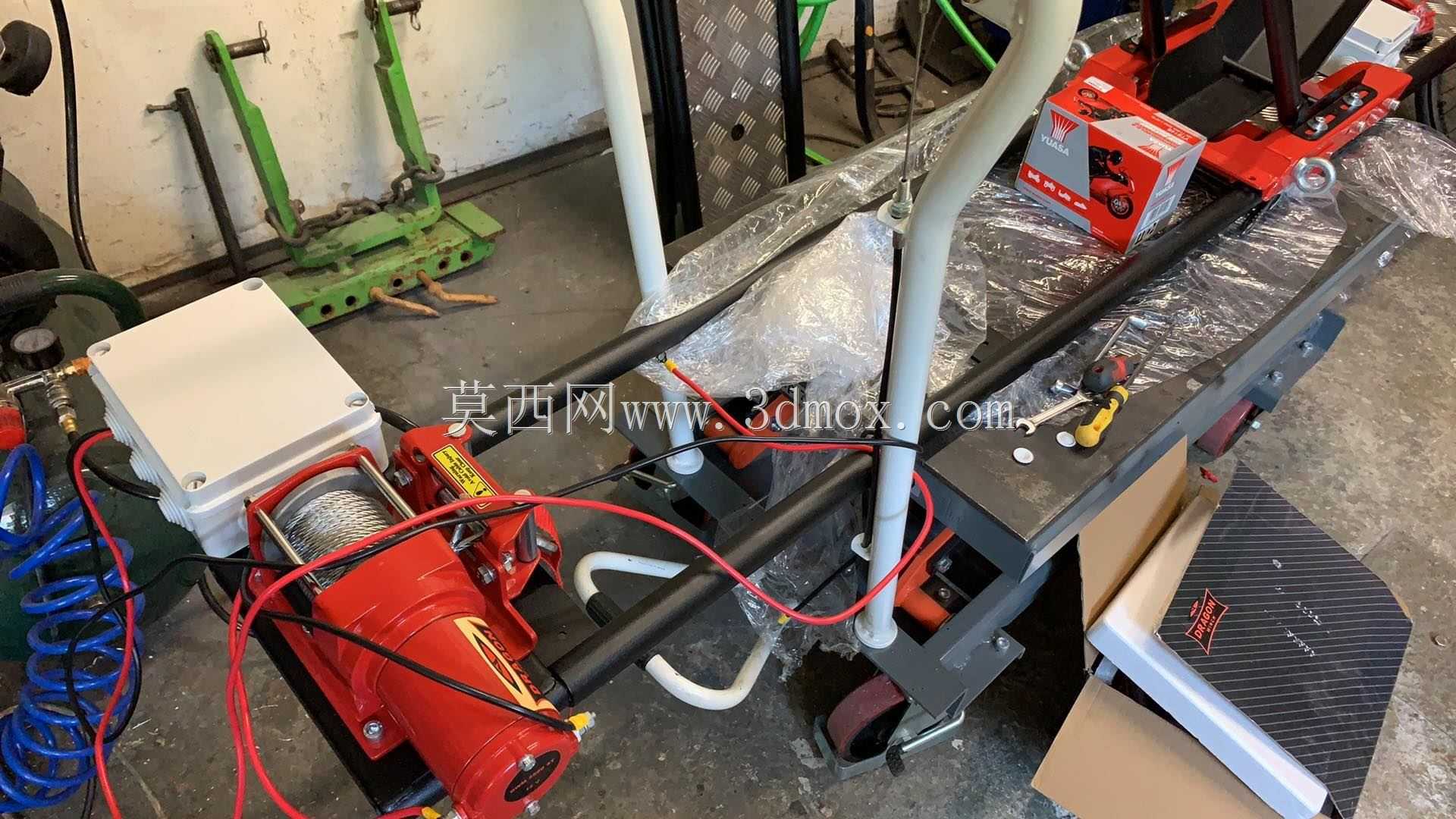

　　这套结构针对大排量运动摩托的短途转运、固定装载需求设计，适配赛道日运输、维修车间工位转移、货厢内固定等实际场景，解决了传统绳索捆绑易刮伤漆面、固定点位受力不均导致车架变形的常见问题。整套拖架采用分体式承载思路，主体滑轨采用高强度冷拉型钢制作，单根轨长适配常规皮卡货厢、小型拖车的内部安装宽度，轨面开设等距安装孔位，可根据不同摩托的轴距调整前轮限位块、后轮挡块的固定位置，适配轴距范围覆盖1200mm到1600mm的主流运动摩托，无需额外打孔即可完成位置锁定。

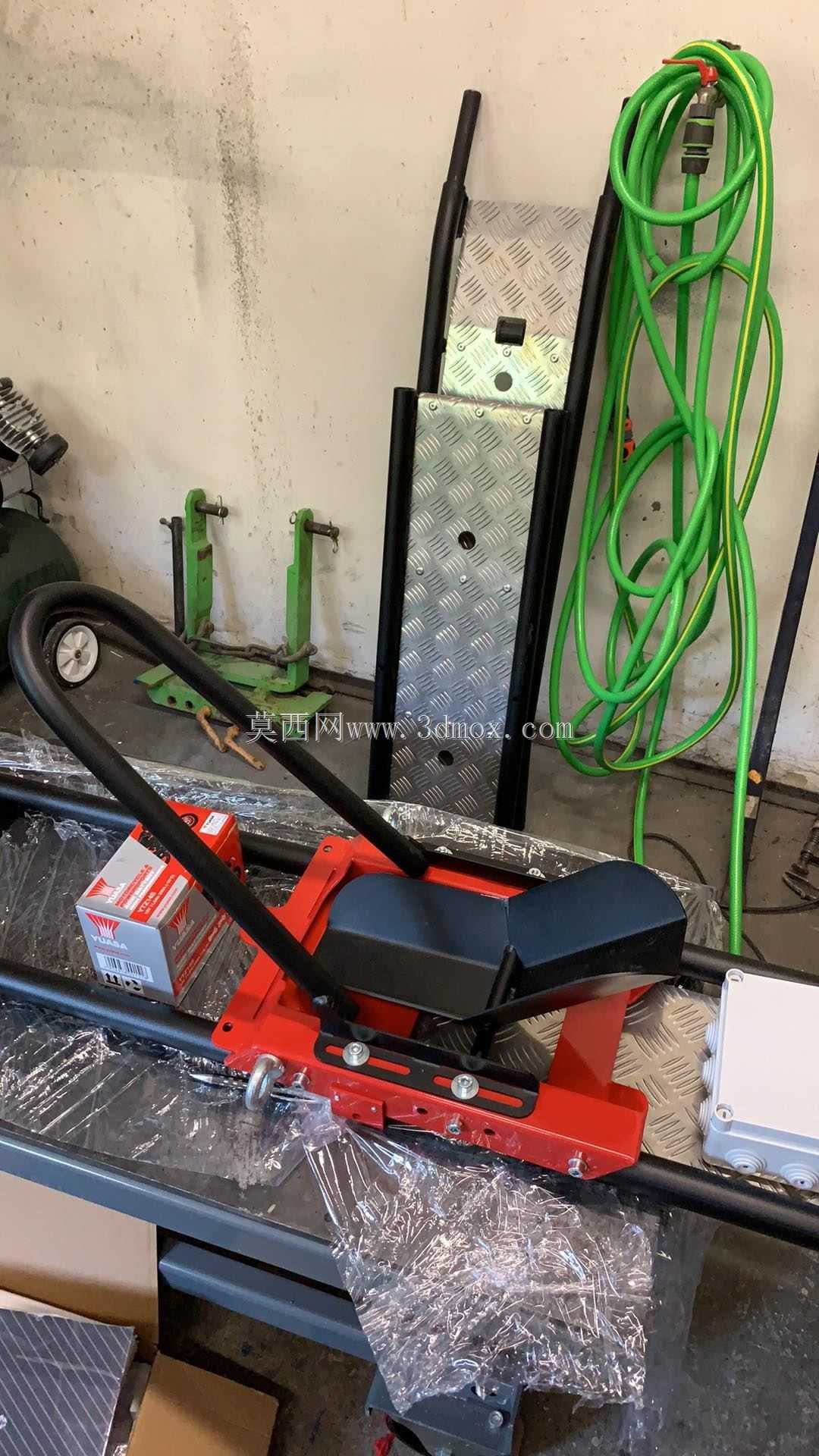

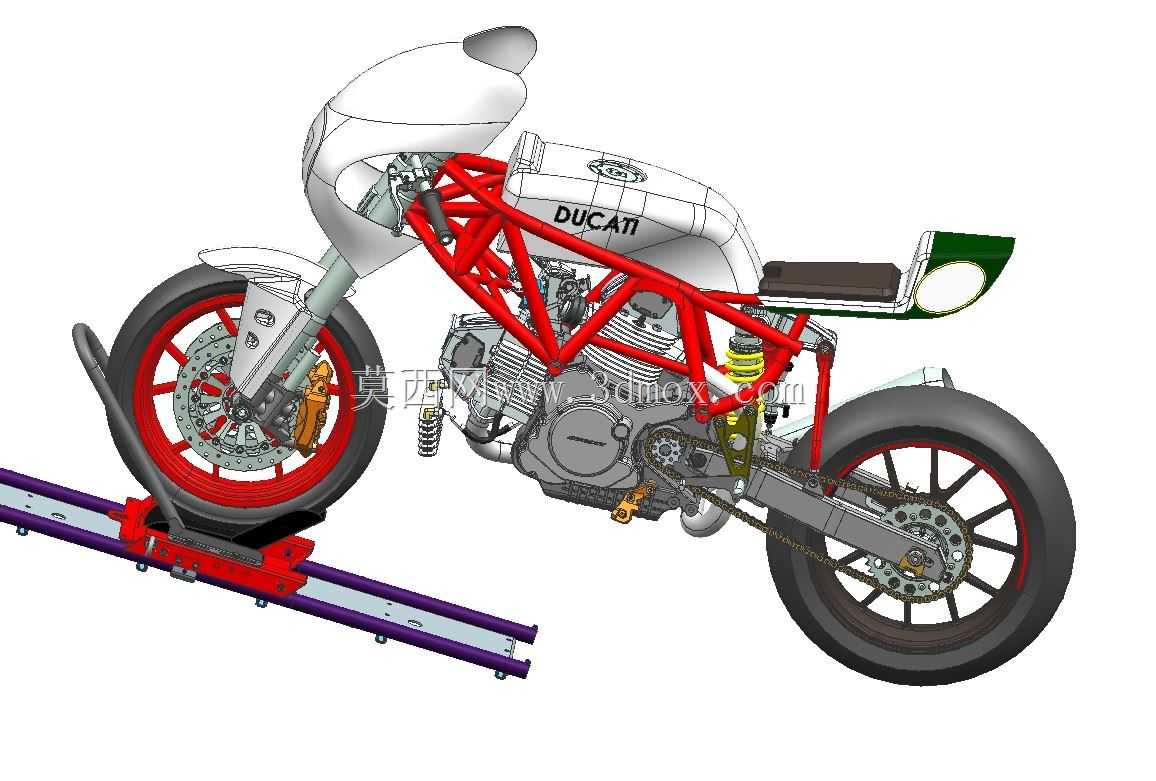

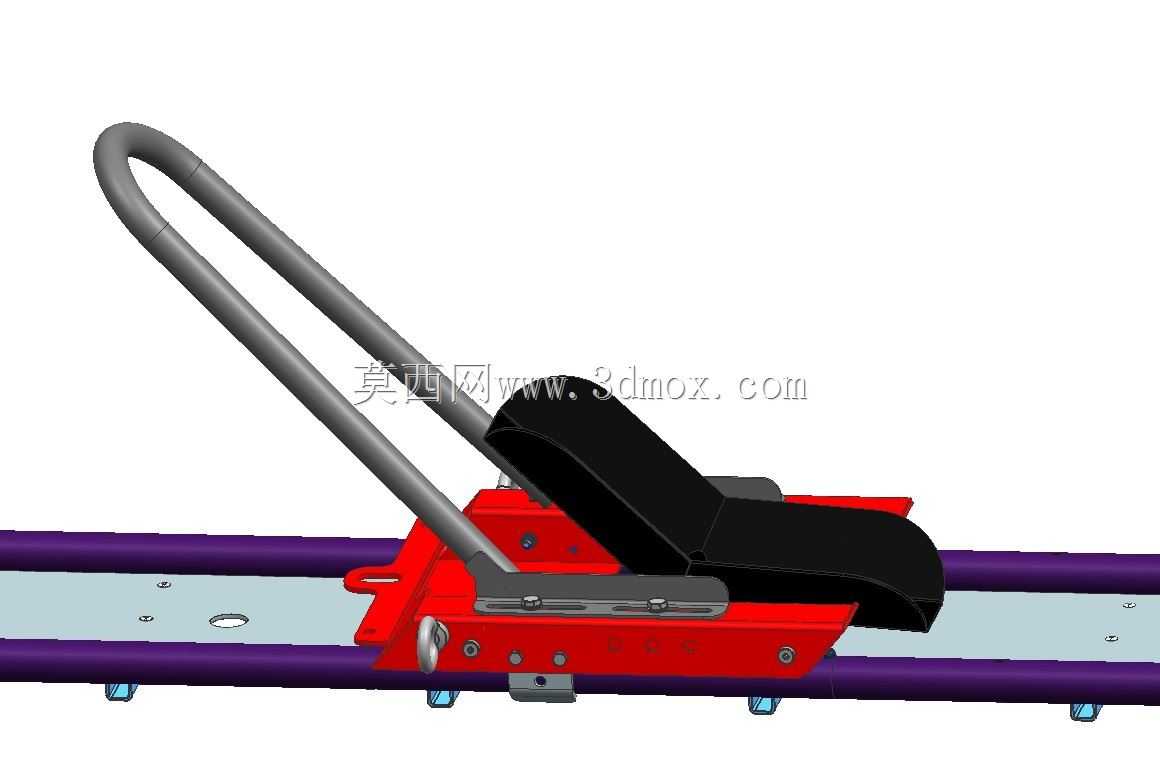

　　前轮固定位采用V型限位块搭配快速压杆结构，压杆接触面包覆20mm厚的丁腈橡胶层，夹紧力控制在800N到1200N区间，既可以避免前轮在运输过程中出现左右窜动，也不会对前轮铝合金轮毂、刹车碟片造成挤压损伤，压杆的开合角度预留120度操作空间，单人即可完成前轮的锁定与解锁操作，无需额外辅助工具。后轮承载位采用可调式挡块结构，挡块高度可根据后轮轮胎宽度进行三档调节，适配160mm到200mm宽度的运动摩托后轮，挡块内侧设置防滑齿纹，与轮胎胎面接触时可增大摩擦力，避免运输过程中后轮出现前后滑移。

　　拖架与承载平面的固定采用T型螺栓搭配压板结构，可适配货厢内的预埋滑轨、平板拖车的花纹钢板地面等不同安装基础，安装时无需对承载面进行焊接改造，所有固定点均可实现无损拆装，单套拖架的总重量控制在28kg以内，两名操作人员即可完成整体搬移与安装。设计过程中针对摩托的重心分布做了受力校核，将前轮固定位的承载占比设置为60%，后轮承载位占比40%，匹配运动摩托前重后轻的重心特性，避免运输过程中出现翘头、侧倾的风险；滑轨底部设置3mm厚的橡胶减震垫，可过滤运输过程中路面传递的高频震动，避免摩托前叉、后减震结构长期受震动出现油封渗漏问题。

　　针对赛道使用场景，拖架侧边预留了绑带挂点，挂点采用10mm厚的钢板折弯制作，单挂点可承受2000N的拉力，可搭配棘轮绑带对摩托手把、后摇臂位置进行二次加固，满足高速行驶、非铺装路面转运的固定需求。整套结构的所有棱角位置均做了R3以上的圆角处理，避免操作过程中刮伤操作人员、刮蹭摩托外壳漆面；所有外露金属件均采用喷塑处理，耐候性满足户外存放、雨雪天气运输的使用要求，不会出现短时间锈蚀掉漆的问题。在建模过程中，所有运动部件均做了干涉检查，压杆开合、挡块调节、滑轨滑动的行程范围内无结构卡滞，装配公差控制在0.2mm以内，加工时可直接采用激光下料、折弯焊接的工艺成型，无需复杂的机加工工序，普通钣金加工厂即可完成生产制作。
