太阳能式多层粮食干燥设备结构设计

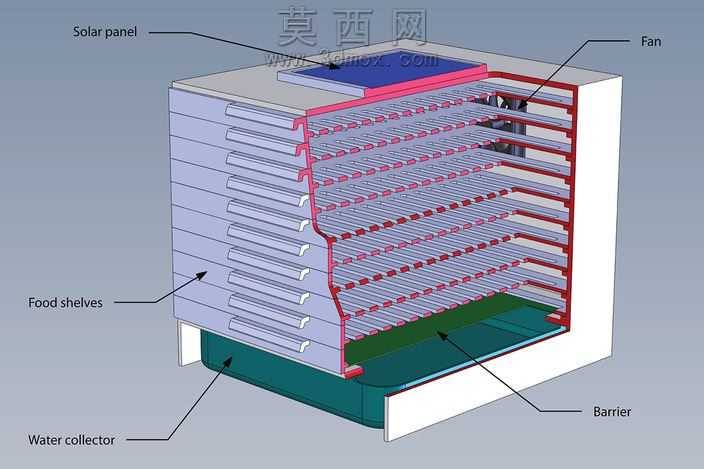

本作品为太阳能驱动的粮食干燥设备三维模型，整体采用立式多层柜体结构进行建模设计，在三维建模过程中对各功能模块做了清晰的分层拆解与结构表达。模型顶部设置太阳能面板安装位，采用嵌入式平板结构建模，预留了光伏组件的安装贴合面，边缘做了密封包边的结构处理，保证顶部的防水与结构强度。柜体内部设置等距排布的多层粮食置物搁板，每层搁板均采用镂空栅格结构建模，保证上下层之间的空气流通性，搁板两侧设计有滑动导向卡槽，可实现抽拉式取放，方便粮食的装填与清理。柜体侧部集成小型通风风扇结构，建模时还原了风扇的叶轮、防护网与安装支架结构，风扇与内部风道连通，可驱动柜内空气循环流动，加速粮食表面水分的蒸发带走。柜体底部设置集水器结构，采用下沉式储水腔建模，内壁做了倾斜导水面设计，可将冷凝析出的水分导流汇集至腔体内，避免积水浸泡下层粮食。集水器上方设置阻隔屏障结构，采用多孔透气板材建模，既可以承托上部置物结构，又能阻挡粮食碎屑掉落至集水腔内，同时不阻碍冷凝水的下流。在材质渲染层面，太阳能面板赋予深蓝色光伏玻璃材质，带有轻微反光效果；柜体外壳采用白色哑光工程塑料材质，搁板采用浅灰色食品级塑料材质，集水器采用深绿色耐水塑料材质，内部风道隔层采用红色密封胶条材质区分，各部件材质区分清晰，可直观识别不同功能模块。设计思路围绕低能耗粮食烘干需求展开，利用太阳能面板为风扇提供电力，无需外接市电即可运行，通过循环风带走粮食水分，配合底部集水结构收集冷凝水，解决传统粮食烘干机水分积聚的问题，同时可折叠的涂布障碍结构可作为空气过滤器使用，提升进入柜内空气的洁净度，避免杂质污染待干燥粮食，整体结构紧凑，空间利用率高，适合小批量粮食、食材的干燥处理使用。
