刨床刀架夹持组件结构设计

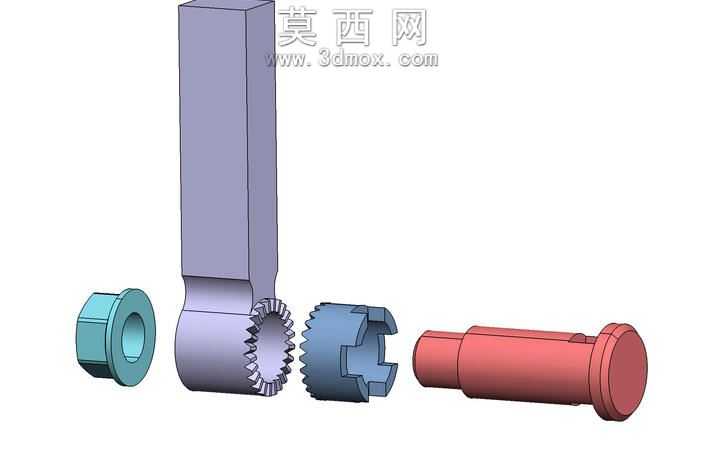

该刨床刀架夹持组件采用三维参数化建模完成整体设计，建模过程中严格遵循机械加工装配的公差配合要求，对每个零件的尺寸链进行逐一校验，确保各部件装配后无干涉、运行顺畅。整体组件共包含四个核心零件，分别为刀架主体、锁紧螺母、调节齿套与固定销轴，各零件建模时分别赋予差异化的材质属性：刀架主体采用合金结构钢材质，渲染时呈现哑光灰紫色金属质感，表面做了细微的喷砂纹理处理，还原真实金属加工后的表面状态；锁紧螺母采用铜合金材质，渲染为青蓝色金属光泽，边缘做了倒角处理，避免装配时刮伤操作人员；调节齿套采用调质钢材质，渲染为灰蓝色，内外齿形参数经过精确计算，齿距、齿高均符合机械传动标准，确保与刀架主体的内齿圈啮合精度；固定销轴采用碳钢材质，渲染为砖红色，轴身做了阶梯轴结构设计，不同轴段分别对应不同的装配定位需求，轴端的法兰盘结构起到轴向限位作用。设计过程中优先考虑刀架的装夹稳定性与调节便捷性，刀架主体上部为长方体装夹柄，可直接插入刨床的滑枕刀座内，下部的内齿圈结构与调节齿套配合，可实现刀具安装角度的多档位调节，锁紧螺母旋合在销轴端部，可将调节齿套与刀架主体锁紧固定，避免加工过程中出现松动。渲染阶段采用了柔和的环境光搭配定向补光，清晰呈现各零件的结构轮廓与装配关系，爆炸视图的展示方式直观呈现了各零件的装配顺序与配合位置，便于加工人员理解装配工艺，也为后续的工程图导出、数控加工程序编制提供了精准的三维模型依据。整个结构设计兼顾了刚性与可调性，齿形啮合的连接方式相比传统的螺栓顶紧结构，承载能力更强，调节档位更精准，能够满足刨床加工时的大切削力负载要求，同时拆装维护便捷，磨损后可单独更换齿套零件，降低了设备的维护成本。
