轮刀锻造用超级合金加工设备结构

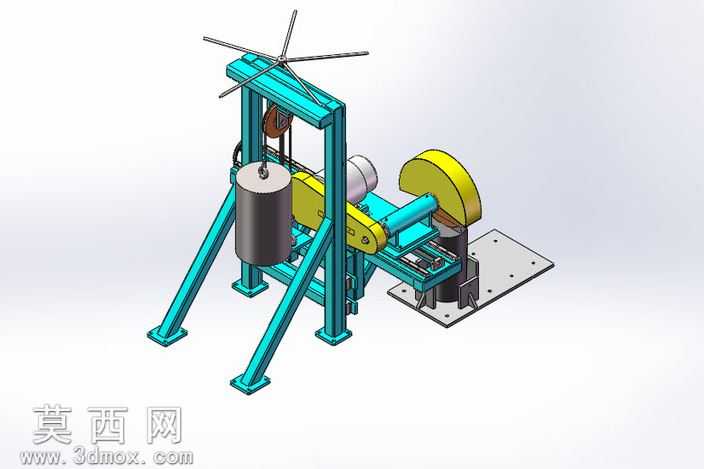

本作品为轮刀锻造加工专用的超级合金加工设备三维建模成果，整体采用立式框架式结构设计，建模过程中严格遵循机械加工设备的实际装配逻辑，对各功能模块进行了1:1比例的精细化还原。模型主体支撑结构采用高强度型钢焊接框架形态，建模时通过拉伸、切除、阵列等特征命令完成支腿、横梁、顶部安装架的结构搭建，对支腿底部的安装底板、螺栓孔位都做了精准的参数化建模，保证结构的装配合理性。顶部的吊装模块还原了定滑轮、吊重组件的结构，滑轮的辐条、吊钩的连接结构、配重块的圆柱形态都做了细节刻画，配重块表面做了金属哑光质感的材质赋予，还原铸铁部件的真实视觉效果。中部的传动与加工模块包含黄色的防护罩壳、传动辊轴、加工工位夹具，建模时对传动带轮的轮槽、辊轴的轴肩、夹具的定位槽都做了细节呈现，防护罩壳采用亮黄色工程塑料材质，辊轴与加工轮采用抛光金属材质，通过材质区分清晰展现不同部件的功能属性。右侧的打磨加工工位还原了大直径砂轮、进给滑台、工件夹持座的结构，滑台的导轨面、进给丝杠的螺纹形态、砂轮的磨料层质感都通过建模与材质贴图做了还原，砂轮部分采用黄色磨砂材质搭配灰色金属基座，清晰区分功能区域。整体渲染采用纯白背景搭配柔和的环境光，通过光影效果突出各部件的空间位置与装配关系，所有部件的连接关系、运动逻辑都符合实际锻造加工设备的运行原理，设计思路围绕轮刀锻造过程中的吊装、进给、打磨加工工序进行功能整合，保证设备结构紧凑、功能覆盖完整，可作为锻造加工设备设计、教学演示的三维参考素材。
