GU10接口5W功率LED射灯结构设计

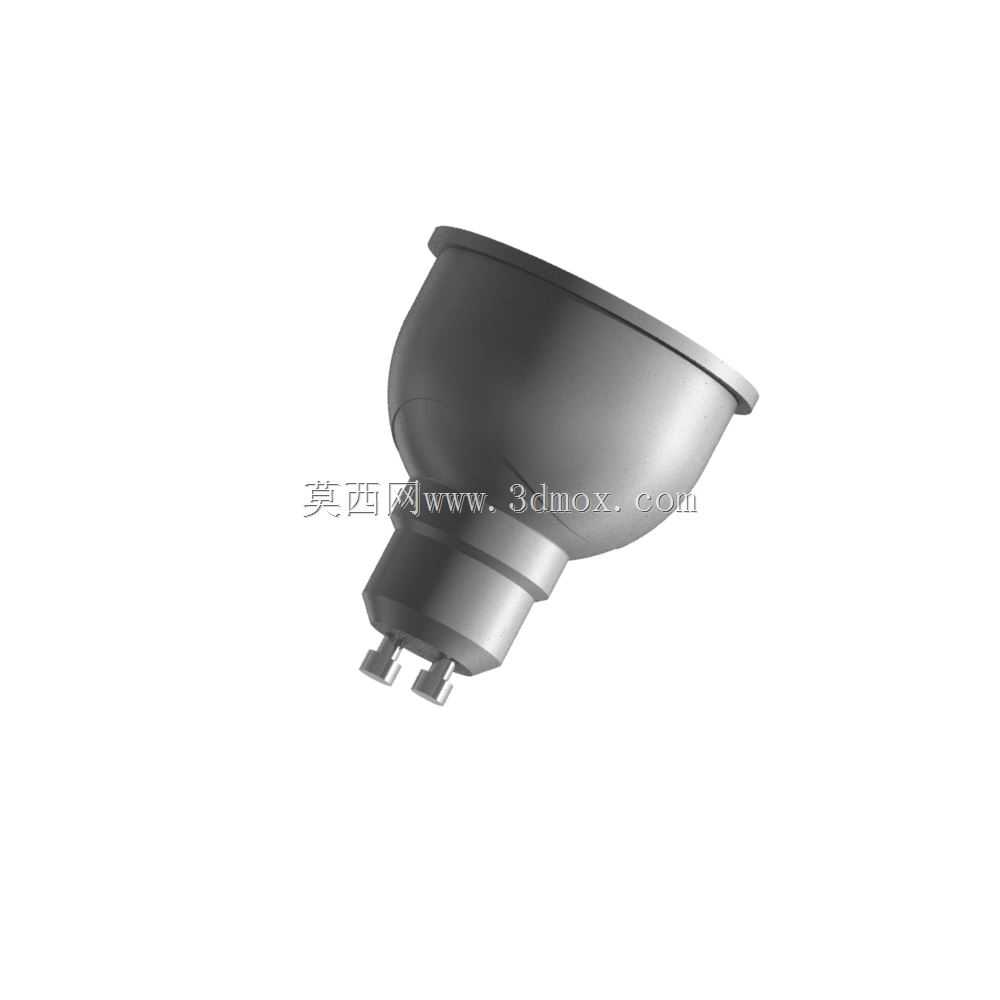

　　这款GU10接口的5W LED射灯，是商用及民用局部照明场景中应用极广的嵌入式照明组件，日常在商场展柜、家居吊顶射灯位、酒店客房洗墙点位、办公区域重点照明槽位都能见到同结构产品的身影，其结构设计完全适配现有GU10标准灯座的安装尺寸，不需要额外改造原有布线基座就能直接替换传统卤素灯杯，是照明升级替换场景里的主流选型。从结构设计逻辑来看，整个灯体采用一体化压铸铝灯杯作为主体散热结构，灯杯外壁做了细微的环状散热筋设计，在不增加整体外形尺寸的前提下扩大了散热接触面积，能将5颗LED灯珠工作时产生的热量快速传导到灯杯外壁散出，避免灯珠结温过高导致的光衰过快问题，有效保障光源的使用寿命。

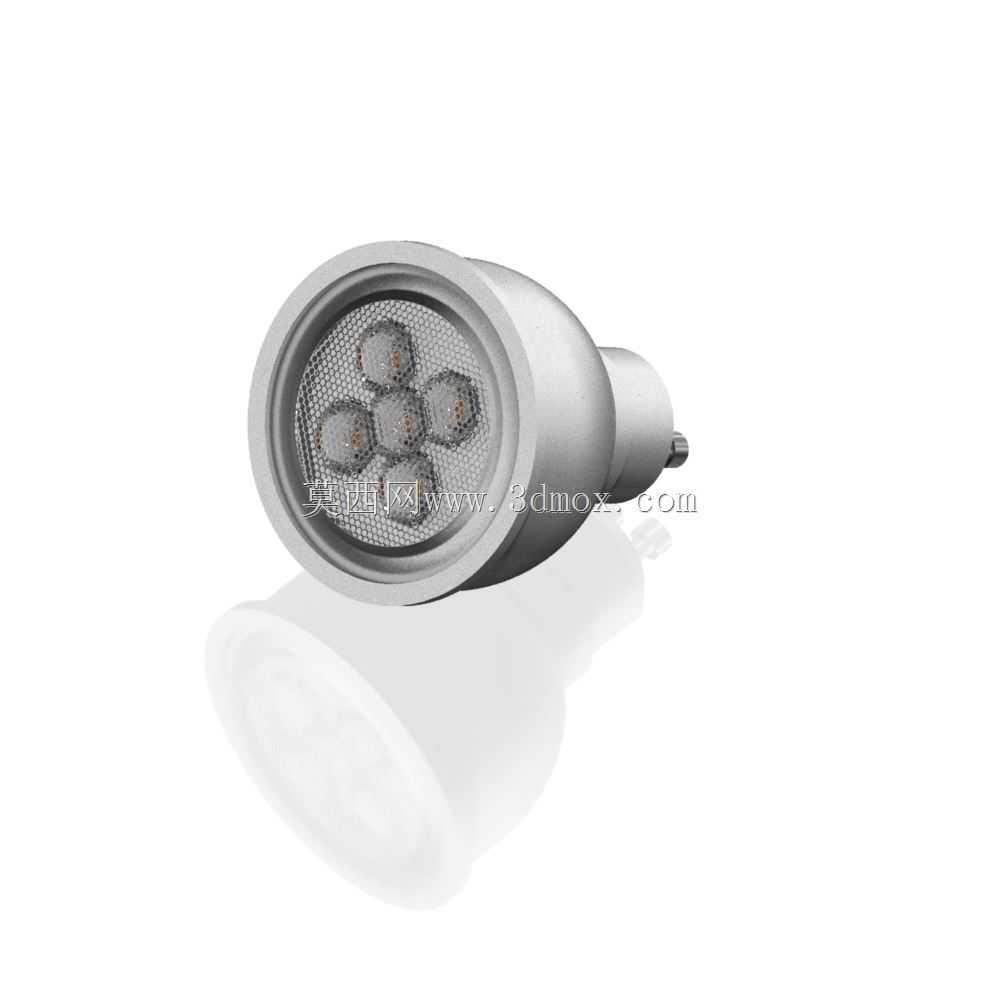

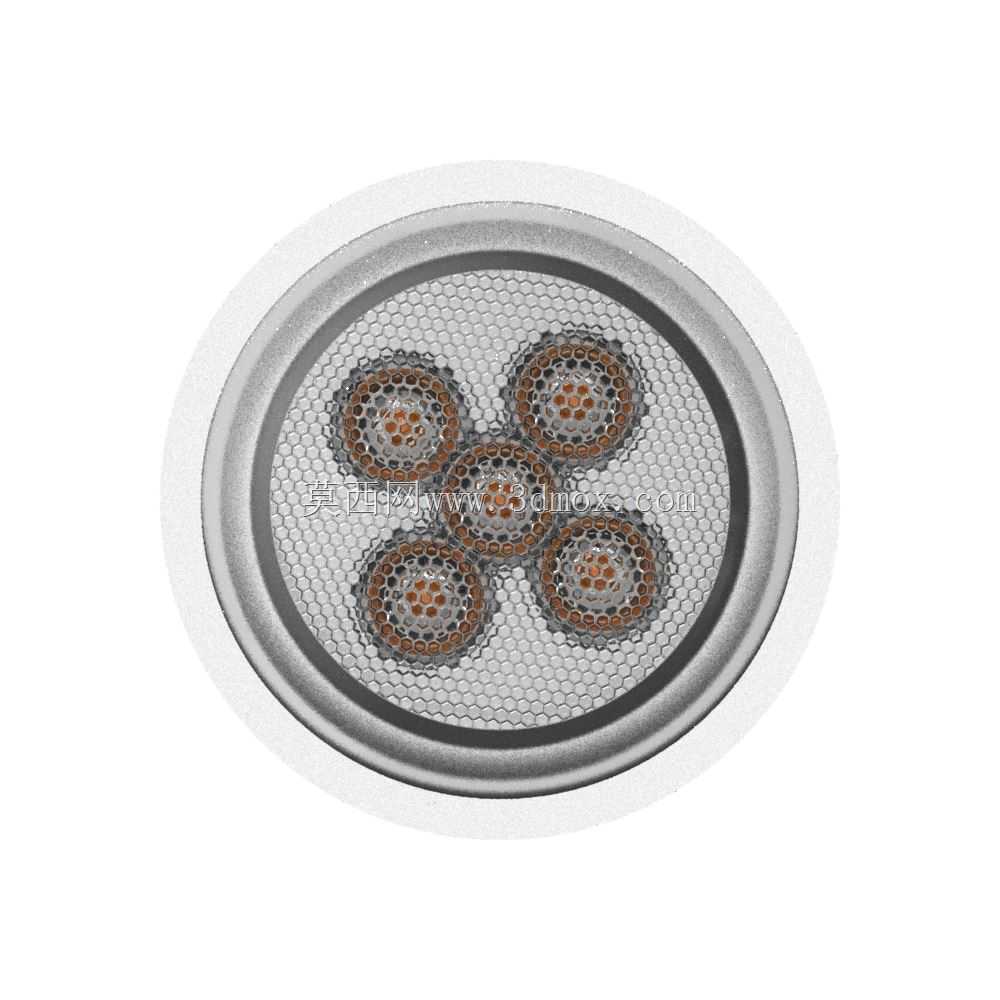

　　灯头部分严格遵循GU10标准插脚尺寸规范，两个插脚的中心距、插脚直径、插脚伸出长度都卡在标准公差范围内，安装时对准灯座插孔推入后旋转卡紧即可完成固定，不会出现插脚过松接触不良、或是过紧无法插入的装配问题。前端出光面采用蜂窝状防眩格栅设计，格栅的每个网格对应一颗LED灯珠的出光角度，能有效打散大角度溢出的杂散光，避免直射人眼产生的眩光问题，同时格栅做了哑光黑处理，不会反射多余光线影响出光均匀度。

　　灯体内部的结构分层清晰，最前端是固定LED灯珠的铝基板，铝基板通过导热胶与压铸铝灯杯内壁紧密贴合，减少热阻提升散热效率；铝基板后方是驱动电源舱，内置恒流驱动电路，电路外围做了绝缘护套包裹，避免驱动元件与金属灯杯接触产生漏电风险；驱动舱末端直接连接GU10插脚，插脚与驱动电路的连接点做了焊锡加固与绝缘热缩管包裹，防止运输或安装震动导致的接线松脱。从安装边界尺寸来看，这款射灯的最大外径适配常规75mm开孔的嵌入式射灯安装孔，灯体总长度控制在标准GU10灯杯的长度范围内，装入吊顶安装孔后不会因为长度过长顶到吊顶内部的布线或龙骨结构，灯杯尾部的散热间隙预留充足，即使在封闭的吊顶夹层内也能保证空气流通散热。

　　在实际使用场景中，这款射灯的出光角度为36度，属于中等聚光角度，既可以用于重点照亮展陈物品，也能多灯组合实现基础照明功能，3000K的暖白光色温适配家居、酒店等需要温馨氛围的场景，不会出现冷白光的生硬感。设计过程中还考虑了不同使用环境的适配性，灯杯表面做了阳极氧化处理，具备一定的防氧化抗腐蚀能力，即使在厨房、卫生间等相对潮湿的环境中使用，也不会短时间出现灯体表面锈蚀的问题；前端的透明灯罩采用耐温PC材质，抗冲击性优于玻璃材质，安装或更换过程中不小心掉落也不容易碎裂，降低安装维护的风险。结构装配上全部采用卡扣加少量螺丝的固定方式，没有使用过多的胶粘结构，后期如果需要更换驱动或者灯珠，只需要拆开前端灯罩卡扣就能完成内部组件的更换，不需要整体报废灯体，降低后期维护成本。灯体的重量控制在合理范围内，不会因为过重导致普通塑料灯座长期承重出现变形脱落的问题，适配市面上绝大多数标准GU10陶瓷、塑料灯座的承重范围。
