红黑配色跨介质四旋翼飞行装置结构设计

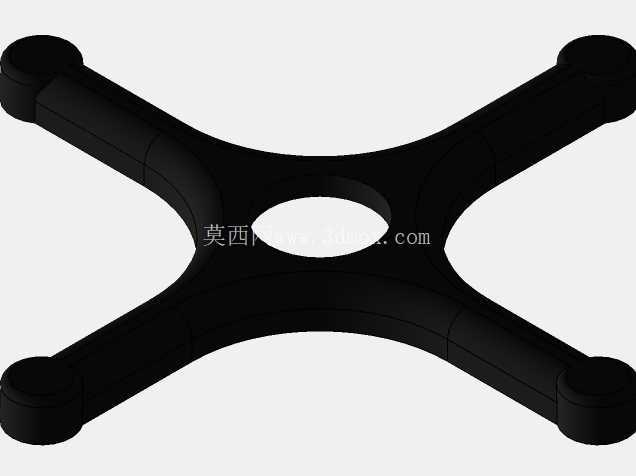

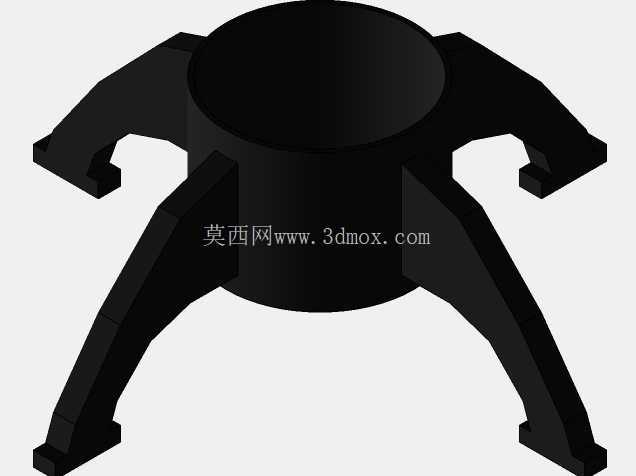

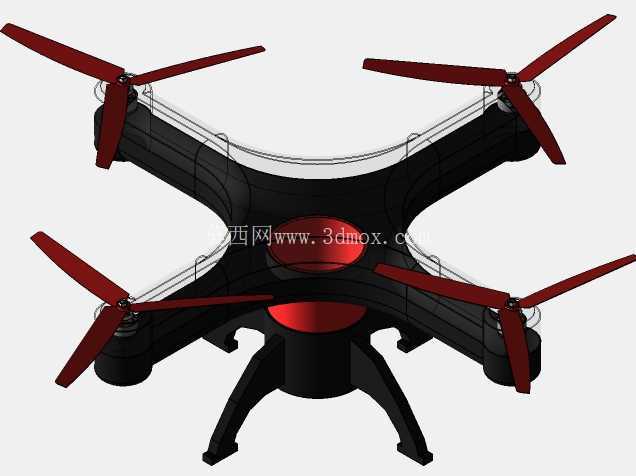

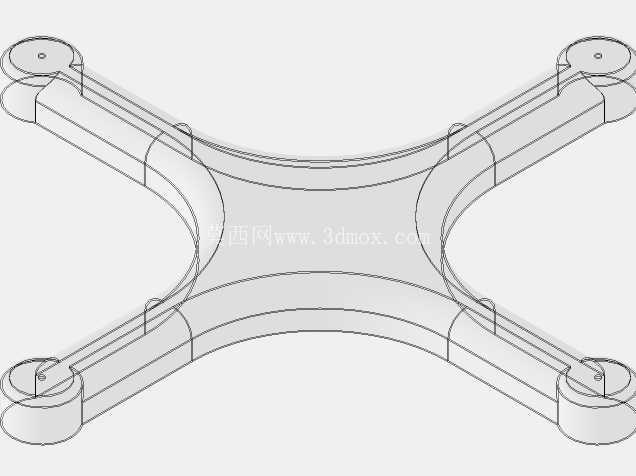

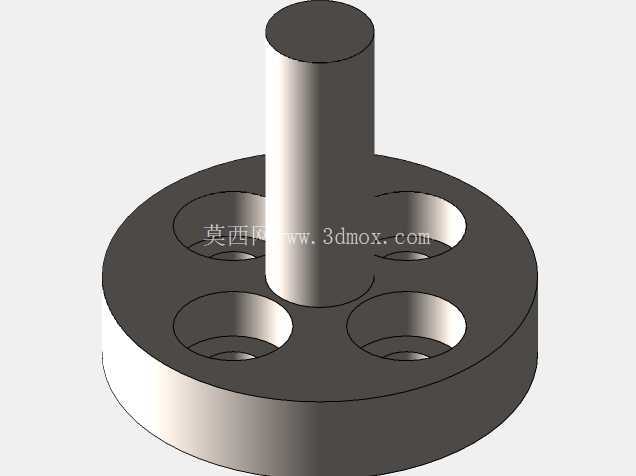

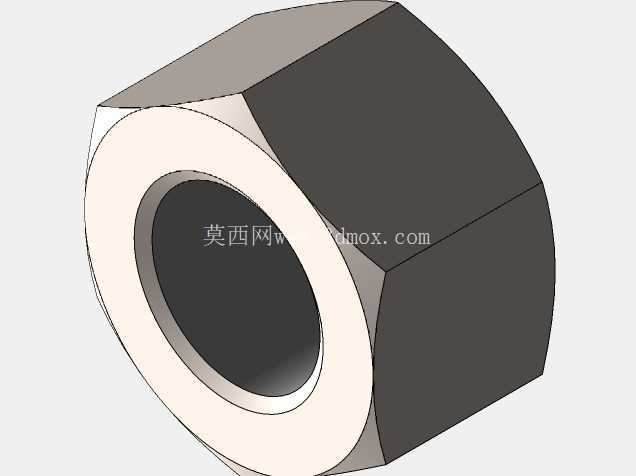

　　这款跨介质四旋翼飞行装置的结构设计，核心围绕水空两栖作业场景展开，区别于常规仅能在空域作业的消费级旋翼设备，其机架密封构型、动力单元布局均兼顾了空中飞行的气动效率与水下潜行的水阻特性，可承担近岸水域巡检、水下管线初查、滩涂环境测绘等跨域作业任务，无需在水空边界更换作业载体，能大幅降低跨场景作业的设备转运与调试成本。从结构布局来看，整机采用X型四旋翼常规构型，但机臂与中心舱的衔接处做了圆弧过渡处理，既减少空中飞行时的翼尖涡流干扰，也能降低水下行进时的紊流阻力，机臂末端的动力安装座预留了双层密封槽位，可搭配O型密封圈实现动力单元与中心舱的腔体隔绝，避免水体侵入核心电控区域。起落架采用一体式弧形支腿结构，支腿与中心舱底部的连接点做了应力分散设计，着陆时的冲击载荷可通过支腿的弧形形变传导至机臂根部的加强筋区域，不会直接作用在中心舱的密封接缝处，同时支腿的离地高度预留了水下推进组件的安装空间，后续拓展水下潜行动力时无需重新调整起落架的安装边界。旋翼桨叶采用高韧性红色工程塑料材质，桨叶翼型同时适配空气与水两种介质的流体特性，空中旋转时可提供足够的升力冗余，水下低速旋转时也能产生稳定的推进推力，桨叶与电机输出轴的连接采用快拆自锁结构，作业过程中若桨叶出现磕碰损伤，无需额外工具即可完成更换。

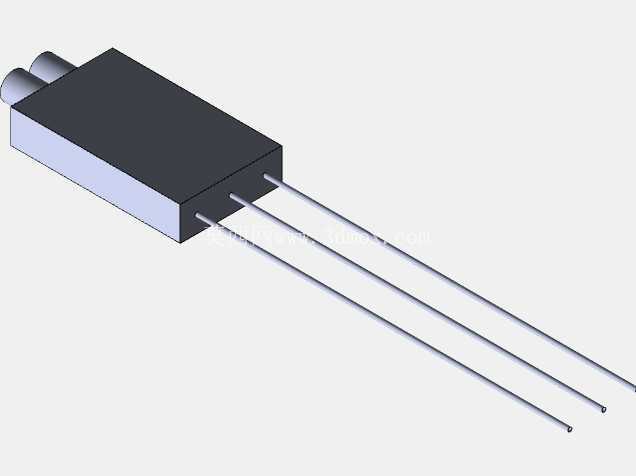

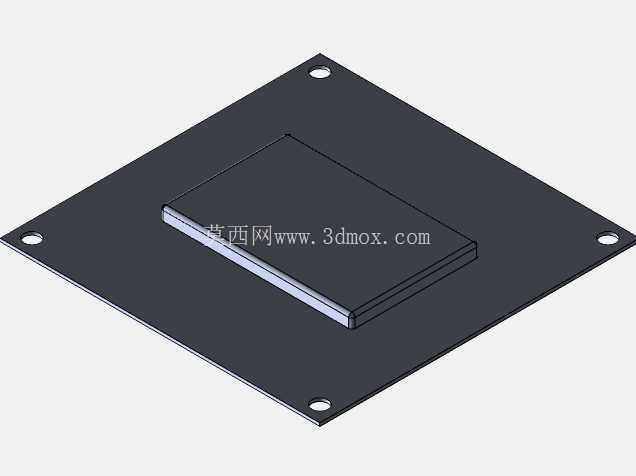

　　中心舱采用上下分舱设计，上舱为半球形透明视窗结构，可内置视觉采集模块，视窗的曲面弧度经过流体仿真优化，空中飞行时不会产生额外的气动阻力，水下潜行时也不会在视窗表面形成附着气泡影响采集视野；下舱为动力与电控安装腔体，舱体接缝处采用止口结构加密封胶条的双重密封设计，可满足浅水区域的短时潜行密封要求，舱体底部预留了快装载荷接口，可根据作业需求挂载小型采样装置、照明模块或者额外的传感单元。整机的外形尺寸控制在常规便携作业设备的范畴内，对角电机轴距适配单人携带的收纳箱尺寸，机臂采用快拆连接结构，拆解后可放入常规尺寸的设备防护箱，转场运输时无需占用过大的存储空间。

　　设计过程中针对跨介质作业的重量控制做了多轮迭代，机架主体采用高强度轻质复合材质，在保证结构强度满足水下压力要求的前提下，尽可能降低整机自重，以此提升空中飞行的续航时长与水下潜行的动力效率。机臂内部走线路径做了密封灌封处理，所有线缆过孔处均采用密封胶塞封堵，杜绝了水体沿线缆缝隙渗入中心舱的风险。旋翼下方的防护圈采用半透明柔性材质，既可以在低空飞行时避免桨叶磕碰障碍物，也能在水下贴近结构物作业时起到缓冲作用，防护圈与机臂的连接采用卡扣式结构，损坏后可单独更换，无需更换整个机臂组件。中心舱顶部的红色标识区域同时集成了状态指示灯功能，空中作业时可通过灯光闪烁提示设备运行状态，水下作业时也能作为近距离定位标识，方便操作人员判断设备位置。

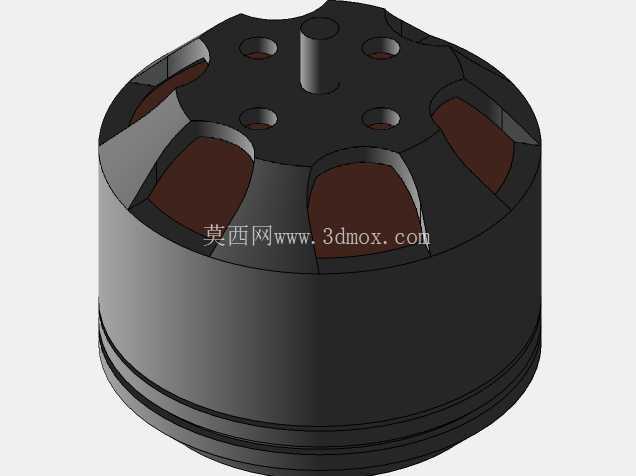

　　起落架的支腿底部做了防滑纹理处理，在湿滑的滩涂、舰船甲板表面起降时，可避免设备侧滑移位，支腿的倾斜角度经过重心匹配计算，设备挂载额定载荷起降时，整机重心始终落在四个支腿围成的支撑面中心区域，不会出现起降倾覆的问题。动力单元的安装座做了散热鳍片结构，空中飞行时可通过迎面气流带走电机工作产生的热量，水下潜行时则可通过周围水体实现快速散热，保证动力单元在两种介质环境下都能长时间稳定工作，不会出现过热降频的问题。整机的装配公差控制在毫米级，所有拼接接缝的错位量不超过0.1mm，既保证了密封结构的贴合度，也减少了流体经过机身表面时的阻力损耗。
