户外道路照明用120W功率LED路灯结构

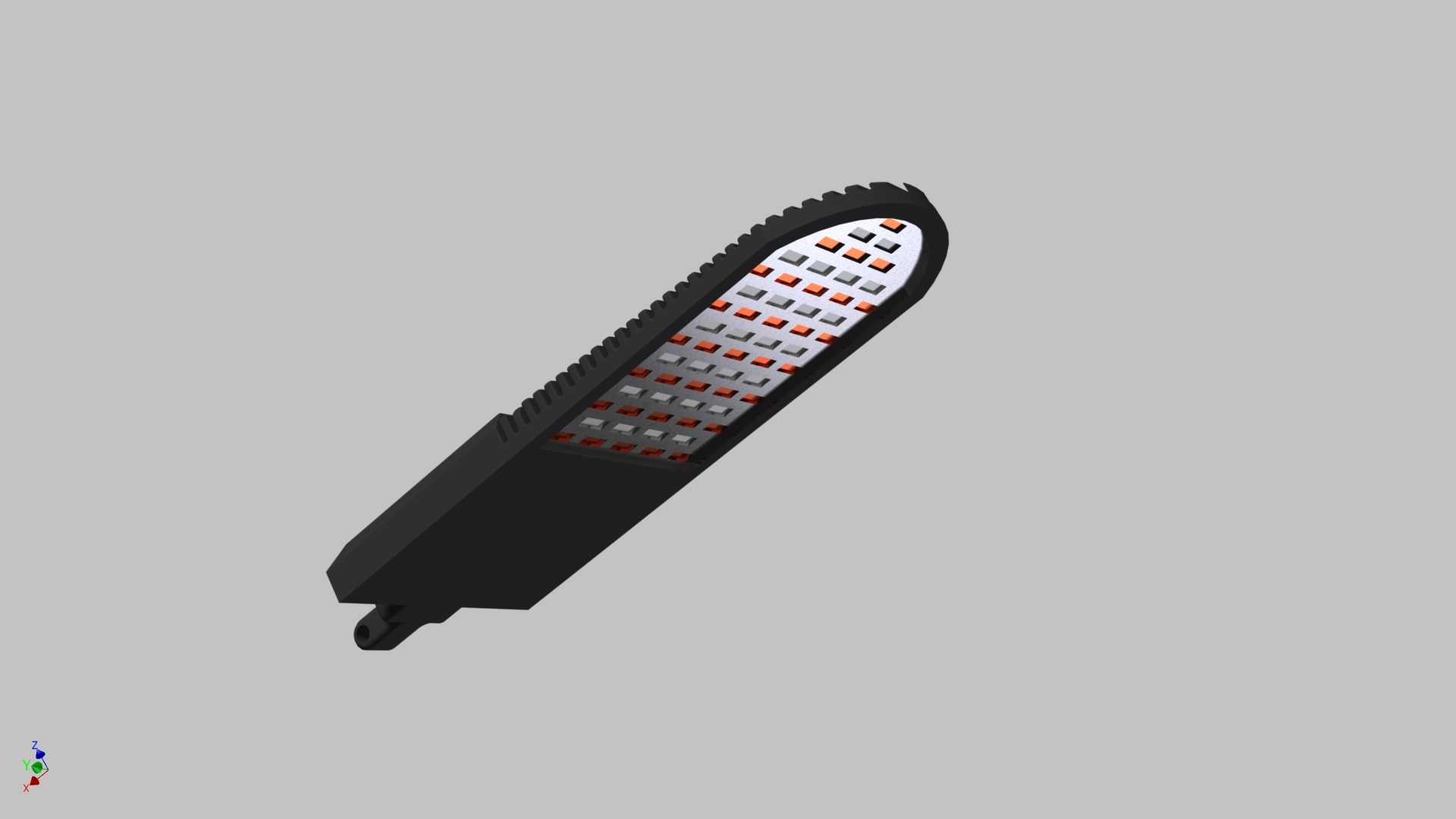

这款120W功率的LED路灯，主要应用于城市主次干道、工业园区支路、住宅小区外围道路、乡村通村公路等户外公共照明场景，作为道路夜间照明的核心终端设备，承担着为机动车、非机动车及行人提供均匀路面照度、保障夜间通行安全的实际作用。从结构设计思路来看，整体采用长条形流线型壳体布局，首先考虑的是户外长期使用的耐候性需求，壳体背部设置的连续散热鳍片结构，能够在LED光源长期满功率工作时，将PN结产生的热量通过热传导快速扩散到外部空气中，避免光源结温过高导致的光衰过快、使用寿命缩短问题，同时流线型的外壳轮廓可以有效降低户外大风环境下的风阻，减少灯杆承受的横向风压载荷，提升极端天气下的安装可靠性。灯头前端的光源排布采用矩阵式布局，多颗LED灯珠按照配光要求均匀排列在铝基电路板上，外部搭配一体化配光透镜，能够将光线精准投射到有效路面区域，控制眩光范围，避免光线直射驾驶员视线造成的视觉干扰，同时提升路面照度均匀度，减少斑马纹效应。安装端设置在灯体尾部的连接轴结构，可适配不同口径的标准路灯挑臂，安装时能够根据道路宽度、灯杆高度、挑臂仰角的实际需求调整灯头俯仰角度，适配不同的道路照明配光要求，安装边界上预留的标准安装孔位，可兼容现有常规路灯的安装接口，无需对原有灯杆挑臂做额外改造即可完成替换安装。灯体的密封结构采用整体式硅胶密封圈设计，配合壳体接缝处的卡扣加螺丝双重固定结构，能够达到户外使用的防尘防水等级要求，避免雨天积水、扬尘进入灯体内部造成电路短路、光源腐蚀等问题。从结构细节来看，灯体侧面的防滑齿状结构，一方面可以增加壳体的散热表面积，提升整体散热效率，另一方面在安装维护时能够增加摩擦力，方便施工人员握持调整灯体角度，避免安装过程中打滑脱手。电源腔独立设置在灯体尾部，与光源腔通过隔热隔板分离，避免光源产生的热量传导至驱动电源，影响电源内部电容、电阻等电子元器件的使用寿命，电源腔预留的接线端口采用防水接头设计，方便现场施工时快速完成线缆连接，同时保障接线位置的密封性能。
