大跨度轻钢结构厂房承重骨架设计

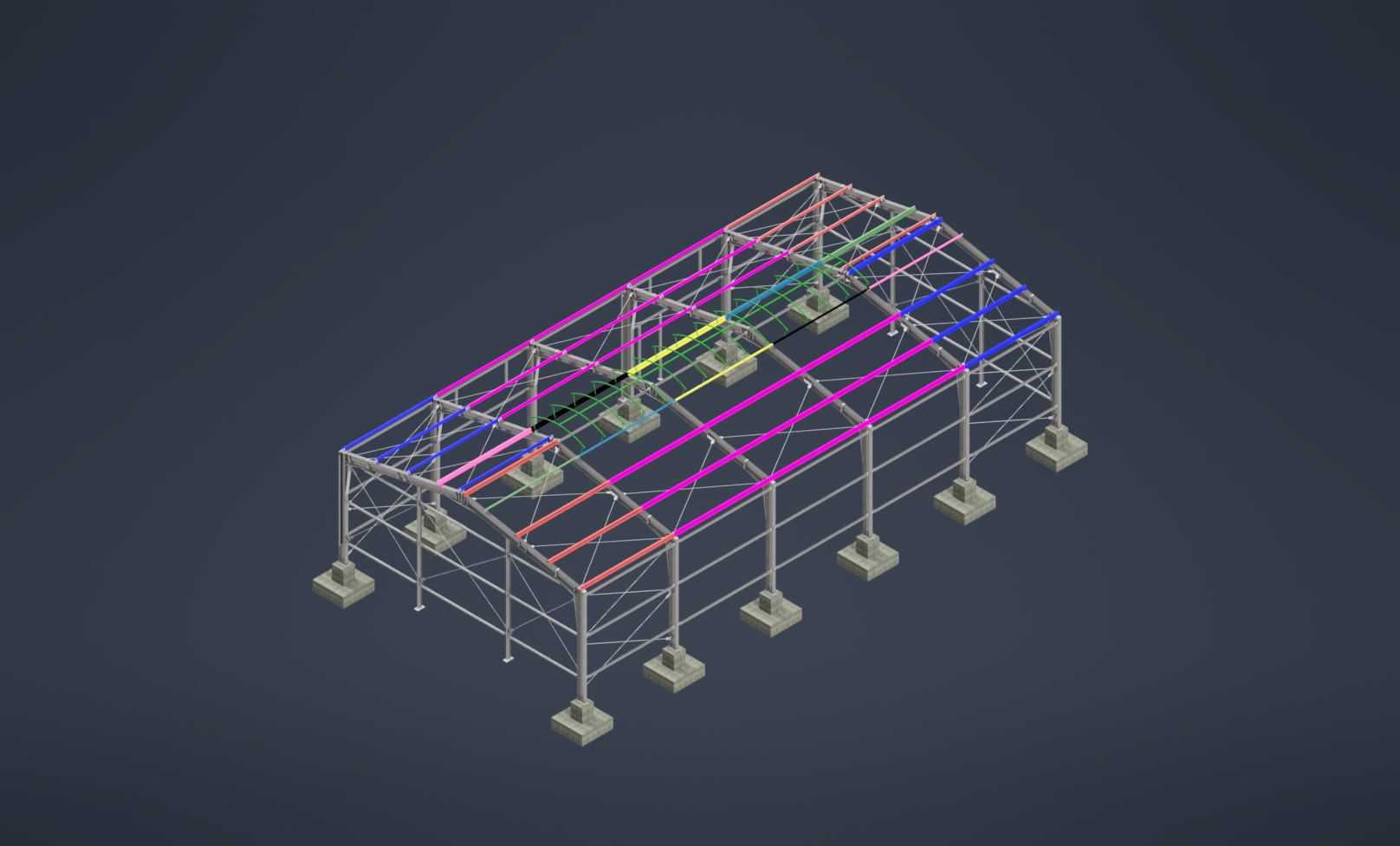

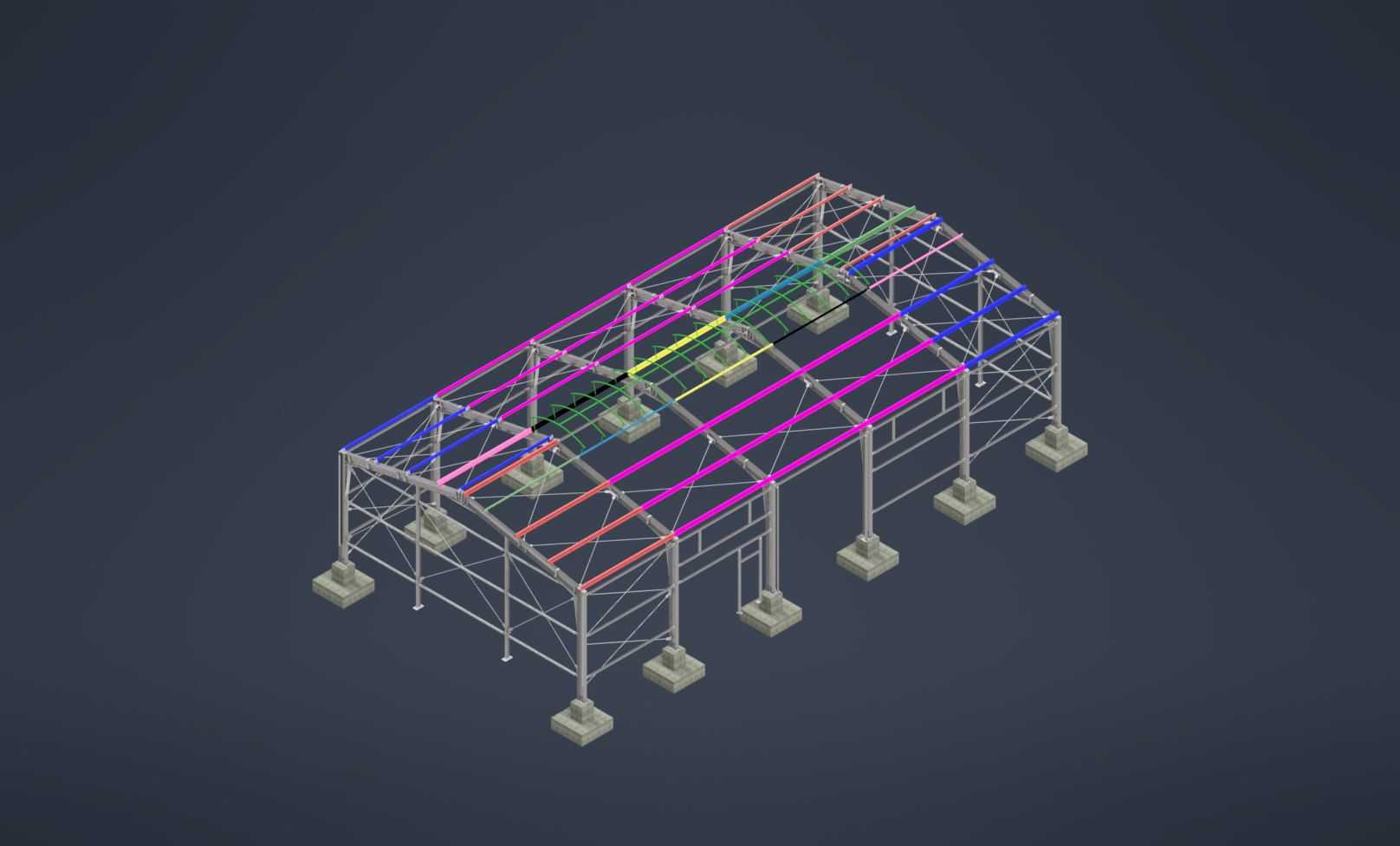

　　这套钢结构骨架主要面向中小型工业生产车间、仓储集散大厅这类需要大跨度无遮挡内部空间的场景，日常使用中可满足常规工业设备布置、物料周转堆放、小型生产作业线排布的空间需求，相比传统混凝土结构，钢构件可在工厂预制后现场拼装，施工周期短，后期空间改造调整的灵活度更高。从结构组成来看，整套体系采用独立混凝土基础墩作为承重落点，每个基础墩上方通过地脚螺栓连接H型钢承重立柱，立柱沿厂房纵向等距排布，形成稳定的竖向承重体系，立柱顶部通过横向系梁连接成整体，抵消纵向水平荷载带来的形变。

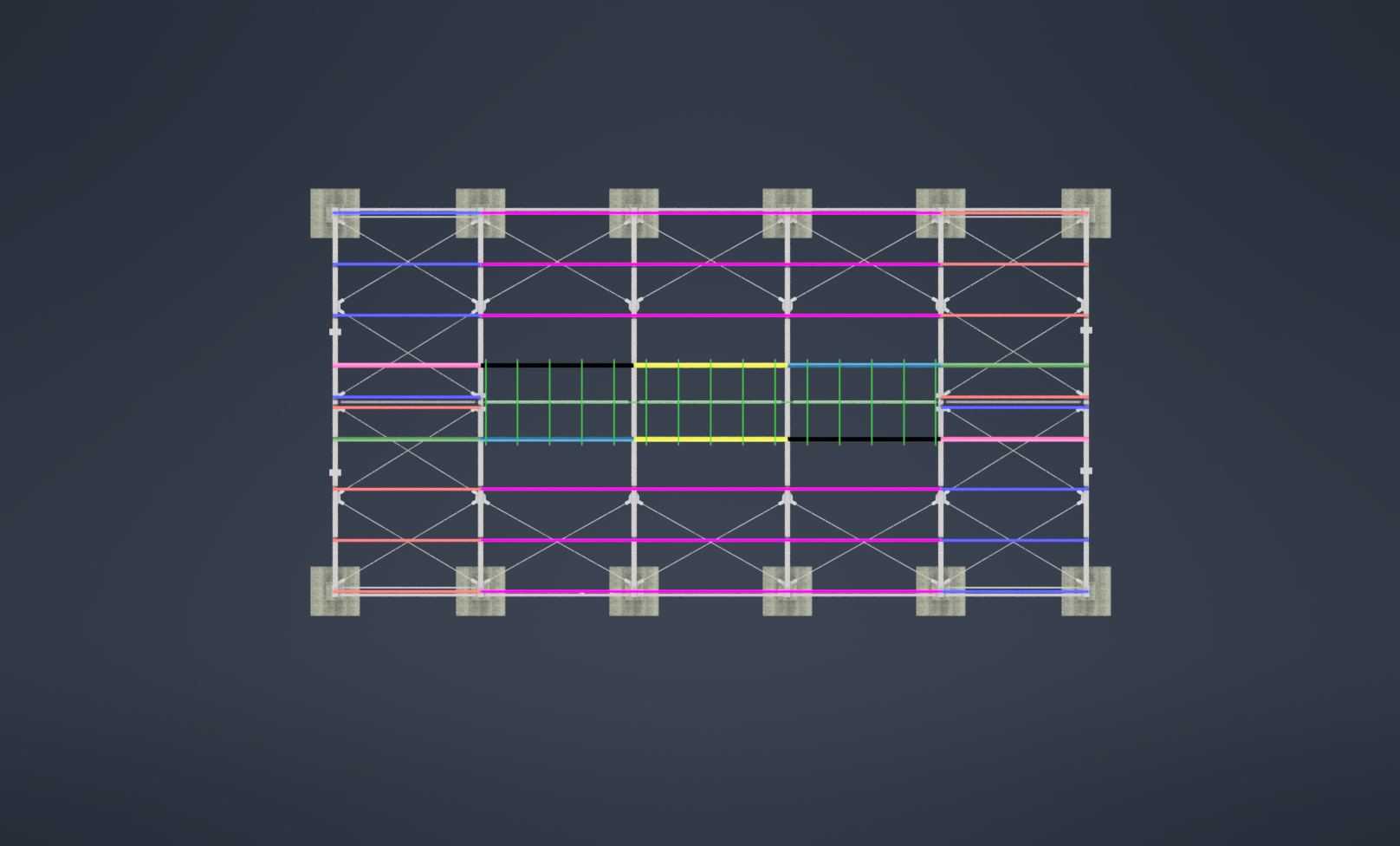

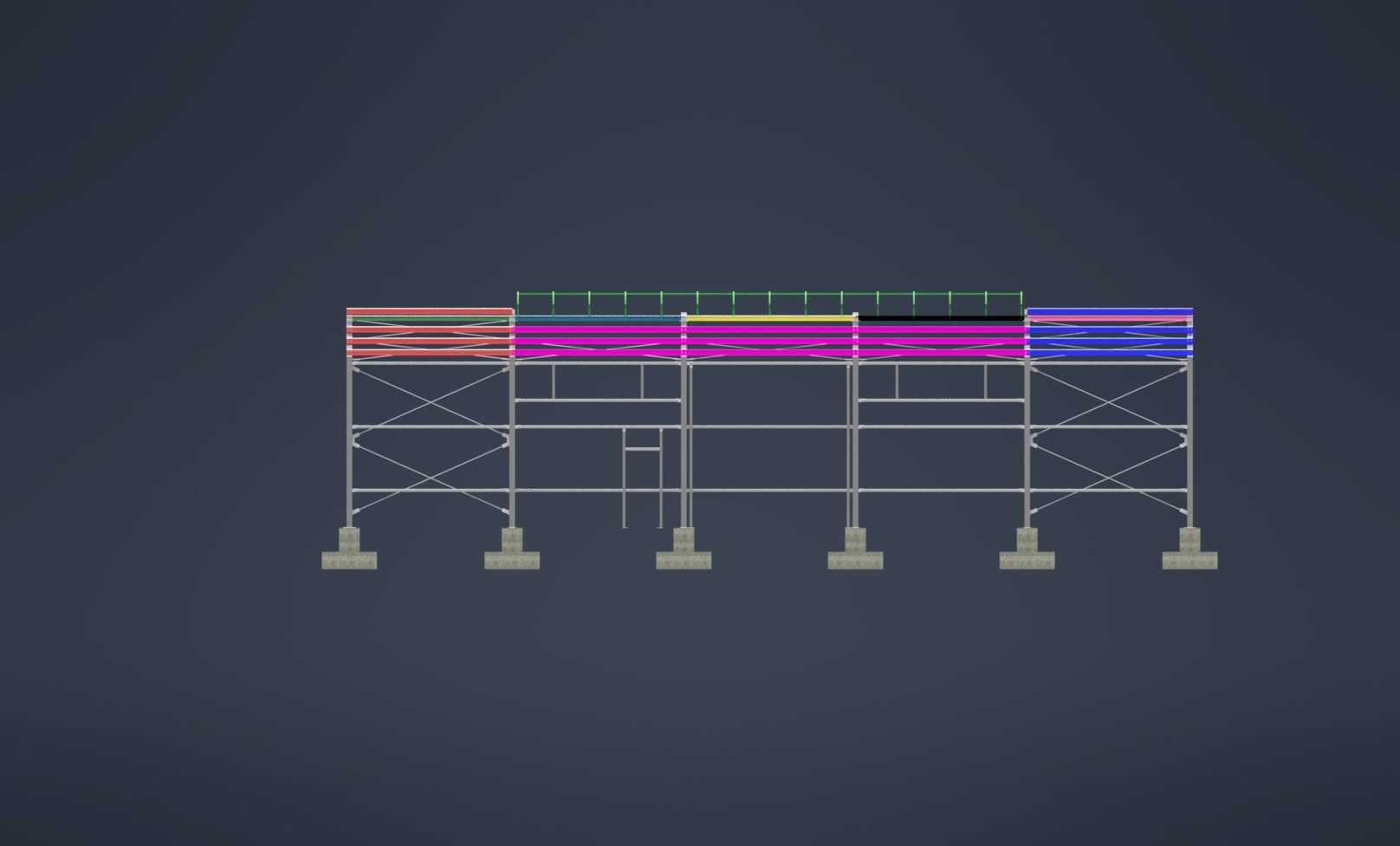

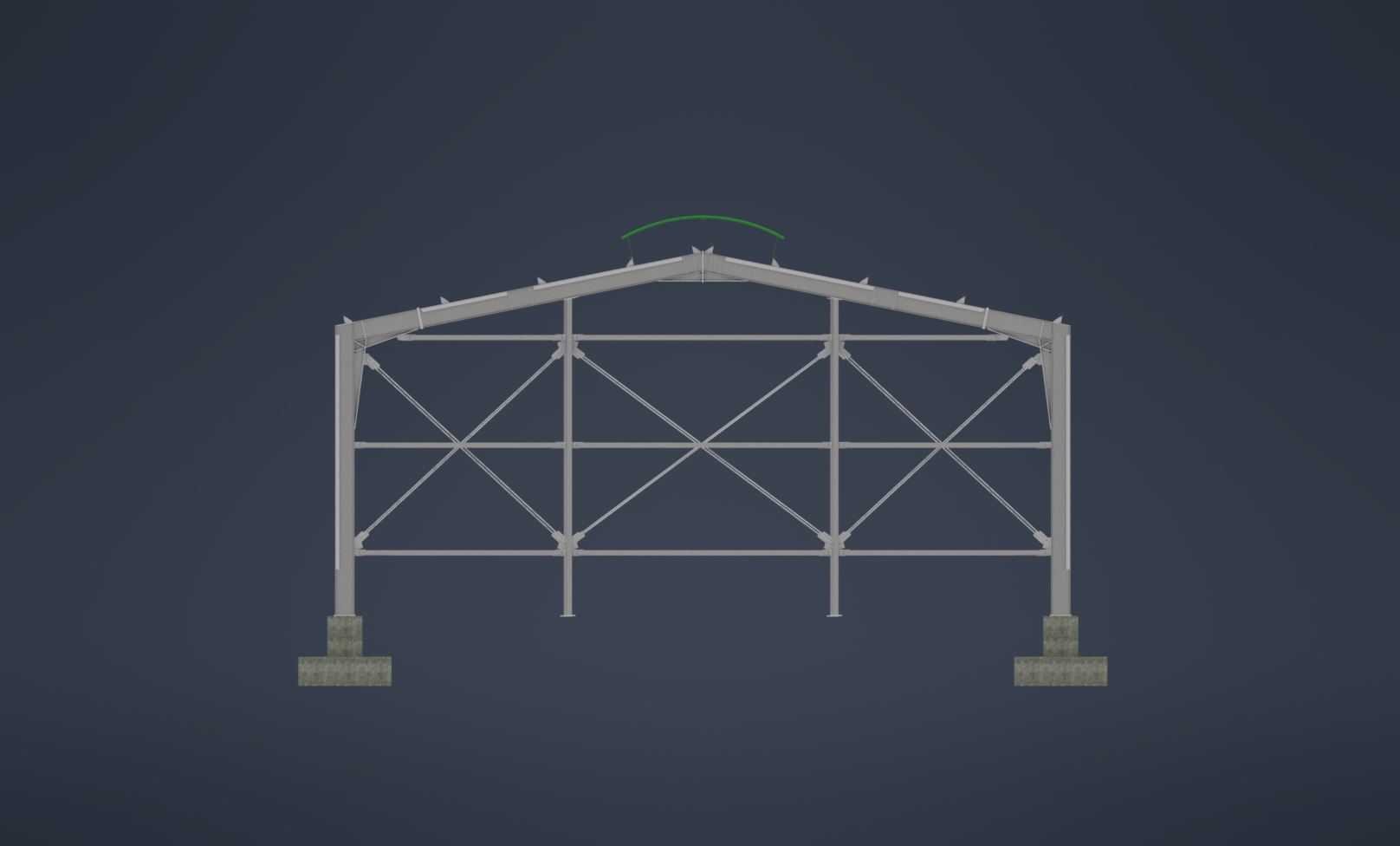

　　屋面部分采用三角形桁架梁作为主要承重构件，桁架上下弦杆采用等边角钢拼接，腹杆根据受力大小采用不同规格的型钢焊接，不同颜色的杆件对应不同的受力分区，其中靠近立柱支座位置的杆件截面更大，主要承担屋面恒载与活载传递的剪力，跨中位置杆件侧重承担弯矩带来的拉压应力，这种桁架形式相比实腹梁能大幅降低钢材用量，同时保证屋面的整体刚度。设计过程中首先确定了内部无中柱的跨度要求，因此在桁架选型时优先选用三角形豪式桁架，通过腹杆的交错布置将屋面荷载均匀传递到两侧立柱，避免跨中弯矩过大导致杆件失稳；立柱与基础的连接采用刚接设计，可有效抵抗风荷载、屋面雪荷载带来的倾覆力矩，立柱之间在檐口位置设置纵向水平支撑，沿厂房长度方向每隔一定距离设置十字交叉柱间支撑，提升整体结构的纵向抗侧移能力，避免大风天气下结构出现共振形变。

　　安装边界方面，每个混凝土基础墩的顶面标高需要严格控制在同一水平面上，误差不超过2mm，避免立柱安装后出现初始应力；地脚螺栓的预埋位置需要与立柱底板的开孔完全匹配，螺栓露出基础顶面的长度要满足双螺母紧固加防松垫片的安装要求；桁架梁在现场吊装时需要先在地面完成单片桁架的拼装，校验对角线尺寸误差不超过5mm后再进行高空对接，相邻桁架之间通过屋面檩条连接固定，檩条采用C型冷弯型钢，间距根据屋面覆盖材料的荷载要求设置，可适配彩钢瓦、采光板等多种屋面围护材料。

　　在细节处理上，所有钢构件的连接节点均采用螺栓加焊接的组合形式，主要受力焊缝采用满焊工艺，焊脚高度满足等强连接要求，螺栓采用高强度摩擦型螺栓，安装时需要按对角顺序紧固，保证节点接触面的摩擦力达到设计要求；所有外露钢构件表面需要做除锈后喷涂防锈底漆加面漆，避免长期使用过程中出现锈蚀，降低结构承载力。这套结构的内部净空高度可满足常规中型设备的进出与安装需求，立柱外侧可预留围护墙的安装点位，方便后期加装墙体、门窗等附属设施，整体结构的冗余量设计可满足常规工业建筑的荷载规范要求，同时预留了后期加装屋面光伏、悬挂轻型起重设备的荷载余量，适配多数中小型工业建筑的使用需求。
