克诺尔RLV阀投放载体结构三维设计

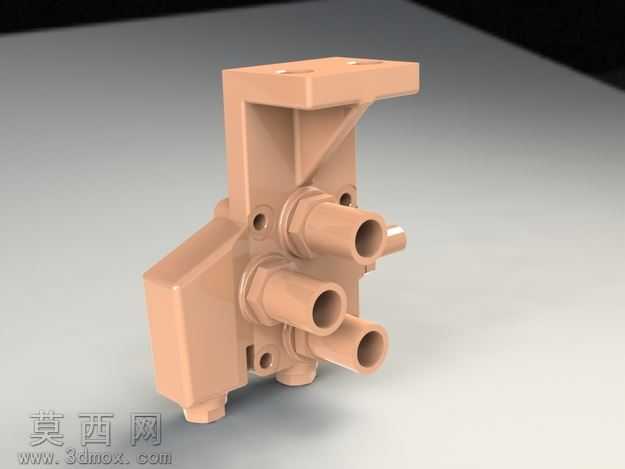

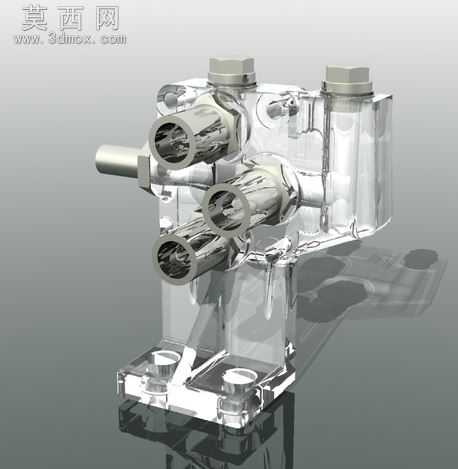

本作品为克诺尔RLV阀配套投放载体的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以载体的安装基准面为草图绘制起点，精准勾勒L型主支撑座的外轮廓，通过拉伸凸台命令生成主体基座，针对基座上的加强筋结构，采用筋特征命令结合拔模角度设置，保证筋位与主体连接过渡顺滑无应力集中死角。建模过程中对三个并排的阀件插接接口做了同轴度约束，每个接口的内孔直径、外圆定位台阶尺寸均严格参照克诺尔158488数模的匹配公差要求设置，接口根部的密封槽位采用旋转切除命令生成，槽宽与槽深尺寸完全适配对应密封圈的装配规格。载体顶部的两个安装固定孔采用异型孔向导命令制作，孔位的中心距、沉头深度均匹配车辆气路安装位的固定螺栓规格，基座底部的定位凸台做了圆角过渡处理，避免装配时与安装面产生硬接触刮损。材质渲染阶段选用玻纤增强尼龙材质作为基础材质，调整材质的漫反射颜色为工程塑料常用的浅棕褐色，添加轻微的颗粒质感模拟注塑件的表面肌理，对插接接口的内孔面做轻微的粗糙度提升，还原机加工内孔的哑光质感，渲染时采用三点布光方案，主光源从载体斜上方45度投射，突出主体的结构层次，辅光源补亮接口区域的暗部细节，背景采用渐变浅灰色调，避免背景干扰载体本身的结构展示。设计思路上优先保证载体与RLV阀的装配匹配性，所有配合面均预留了合理的装配公差，主支撑座的壁厚经过受力校核，在满足气路元件安装承重要求的前提下做了轻量化处理，筋位的排布方向顺着载体安装后的受力方向设置，提升整体结构的抗振性能，避免车辆运行过程中产生结构变形导致阀件安装松动。载体侧面的小型工艺孔做了倒角处理，去除建模过程中产生的锐边，还原实际注塑生产后的零件工艺特征，整体模型的特征树逻辑清晰，所有尺寸均做了参数化关联，后续若需适配同系列不同规格的阀件，仅需修改对应接口的尺寸参数即可快速完成模型迭代，无需重新构建整体结构。
