Knorr-Bremse列车制动阀安装托架结构

　　轨道车辆制动系统的安装可靠性，直接决定整列车的运行安全冗余，驾驶员制动阀作为司机直接操控的制动指令输出部件，其安装托架的结构设计需要兼顾安装精度、抗振性能、维护便利性与空间适配性，本次呈现的Knorr-Bremse驾驶员制动阀托架，正是针对轨道车辆司机室操控区域的安装需求完成的结构设计。从实际应用场景来看，该托架安装于轨道车辆司机室操控台内部的安装梁上，上方承载Knorr-Bremse系列驾驶员制动阀本体，需要承受车辆运行过程中持续的纵向、横向振动冲击，同时要为制动阀的气路接口、操作机构预留足够的装配与操作空间，避免司机操作制动阀时出现结构干涉，也方便后续检修人员对制动阀的气路接头、电气触点进行日常维护。从功能特性上看，

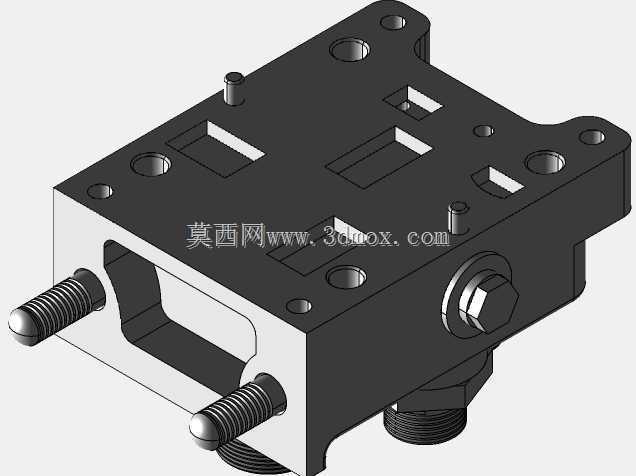

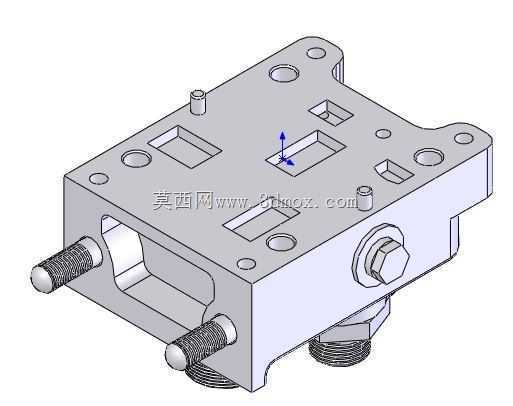

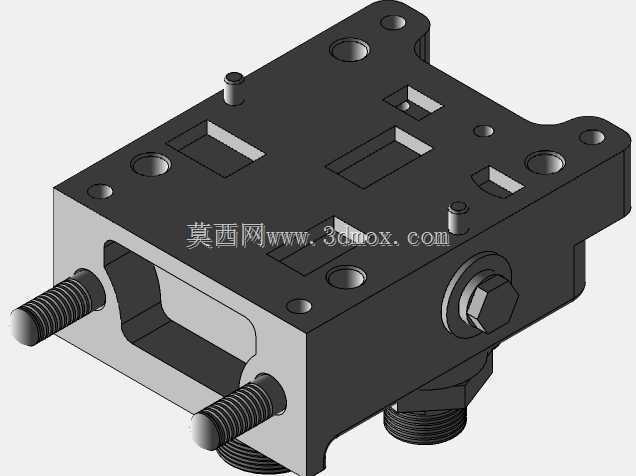

　　该托架采用一体化铸造成型后做机加工的工艺路线，主体为带多组安装孔位的块状承力结构，正面伸出的两组螺柱用于制动阀本体的锁紧固定，螺柱的伸出长度经过精确计算，既可以保证制动阀安装后锁紧力足够，不会在长期振动下出现松脱，也不会因为螺柱过长导致装配时需要额外加装过多垫片，影响安装精度。托架侧面预留的六角锁紧结构，用于安装后对托架整体的位置进行微调锁止，底部的螺纹接口用于对接气路固定支架或者线缆固定卡扣，避免气路管路、控制线缆在车辆运行中出现晃动磨损。托架顶面分布的多组不同规格的通孔与沉孔，一部分用于托架自身与司机室安装基体的螺栓固定，另一部分用于制动阀上附属的传感器、微动开关的安装定位，所有孔位的位置度公差控制在0.1mm以内，

　　保证制动阀安装后操作手柄的行程位置符合设计要求，不会因为安装偏移导致制动指令输出出现偏差。在设计思路上，该托架优先考虑承力路径的合理性，制动阀操作时产生的操作力、车辆运行的振动冲击力，会通过托架上的安装螺柱传递到托架主体，再通过托架底部与侧面的安装点分散传递到司机室的安装基体上，因此在托架的转角位置、孔位集中区域都做了加厚处理与圆角过渡，避免应力集中导致长期使用后出现结构裂纹。同时托架上预留的多组方形镂空槽，一方面是为了减轻托架自身重量，降低司机室安装部位的载荷，另一方面是为制动阀的气路接头、线缆走线预留穿过空间，让制动阀的管路可以直接从托架内部穿过连接到下方的气路总管，减少外部走线的裸露长度，降低管路被磕碰损坏的概率。

　　从外形尺寸与安装边界来看，该托架整体为近似矩形的块状结构，整体长度、宽度、高度尺寸完全适配主流轨道车辆司机台内部的安装空间，安装时不会与周边的司机控制器、紧急制动按钮、风压表等部件产生空间干涉；托架上所有向外伸出的螺柱、接头结构，都控制在安装边界以内，避免装配过程中突出的结构刮伤其他部件的线缆或者密封件。安装时需要先将托架通过底部的安装孔固定在司机室的安装支架上，调整好水平位置后锁紧侧面的锁止结构，再将制动阀本体对准托架上的定位销与螺柱，平稳推入后锁紧螺母，最后连接好气路管路与电气线缆，整个安装过程不需要额外的定制工装，使用常规的套筒扳手、内六角扳手即可完成作业。日常维护时，只需要松开正面的两组锁紧螺母，就可以将制动阀整体从托架上拆下，不需要拆卸托架本身，也不需要拆解周边的其他部件，大幅降低了维护作业的时间成本。另外，托架的表面做了氧化防锈处理，可以适应司机室内部可能出现的凝露、温差变化等环境，长期使用不会出现锈蚀导致的拆卸困难问题，所有的安装孔位都做了倒角处理，避免装配时螺栓孔的锐边割伤操作人员或者损坏线缆的绝缘层。
