塞姆式流体控制截止阀三维结构设计

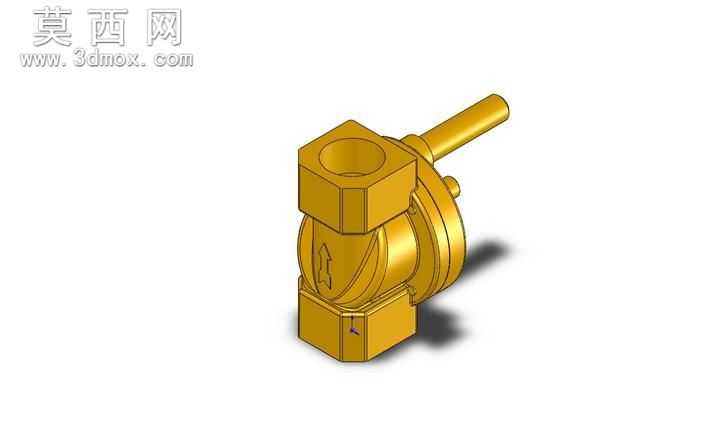

本作品为塞姆式流体控制截止阀的三维建模设计，整体采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循机械设计标准规范，对阀门各组成部件进行1:1等比例还原。模型主体分为阀体、阀杆、连接端、操作手柄四大核心模块，阀体部分采用一体化铸造成型结构设计，建模时通过拉伸、旋转、布尔运算等特征命令构建出内部流道与外部安装结构，流道内壁做平滑过渡处理，可有效降低流体输送过程中的阻力损耗，阀体表面的箭头标识用于标注介质流通方向，避免实际安装时出现反向接装的错误。阀杆与阀体的连接部位做了密封配合结构设计，建模时精准预留了密封件的安装槽位，可适配不同材质的密封填料，保障阀门在额定压力工况下的密封性能。两端的连接接口采用内螺纹结构设计，建模时严格按照通用管螺纹标准绘制牙型参数，可直接与同规格的工业管路实现匹配对接，无需额外加工转换接头。顶部的操作手柄采用长杆式结构，通过偏心结构与阀芯实现联动，建模时对受力部位做了加厚处理，保障操作时的结构强度，转动手柄即可带动阀芯完成流道的通断与开度调节。材质渲染阶段，整体模型赋予黄铜金属材质，调整材质的反射率、粗糙度参数模拟真实铸铜件的金属质感，添加柔和的环境光与定向光源，突出阀体表面的加工纹理与结构棱角，同时添加软阴影效果增强模型的空间立体感。设计过程中充分考虑阀门的实际使用场景，对各活动部件的运动行程做了干涉检查，确保阀杆转动、阀芯动作过程中无结构卡滞问题，各部件的装配关系完全符合实际工业阀门的装配逻辑，模型可直接用于虚拟装配演示、工况模拟仿真以及生产加工的图纸输出参考，能够为流体管路系统的设计选型提供直观的三维可视化支撑。
