F型快速夹持螺丝夹工装结构

　　这款F型螺丝夹是机械加工、木工装配、钣金组焊场景里极为常用的手动夹持工装，日常作业中常被用于工件临时定位、胶合件压合固定、多工序流转时的工件防位移夹持，相比传统C型夹，它的开口调节范围更大，能适配不同厚度的被夹持工件，在小批量零件加工、设备维修现场、家装木工作业里都有很高的出镜率。

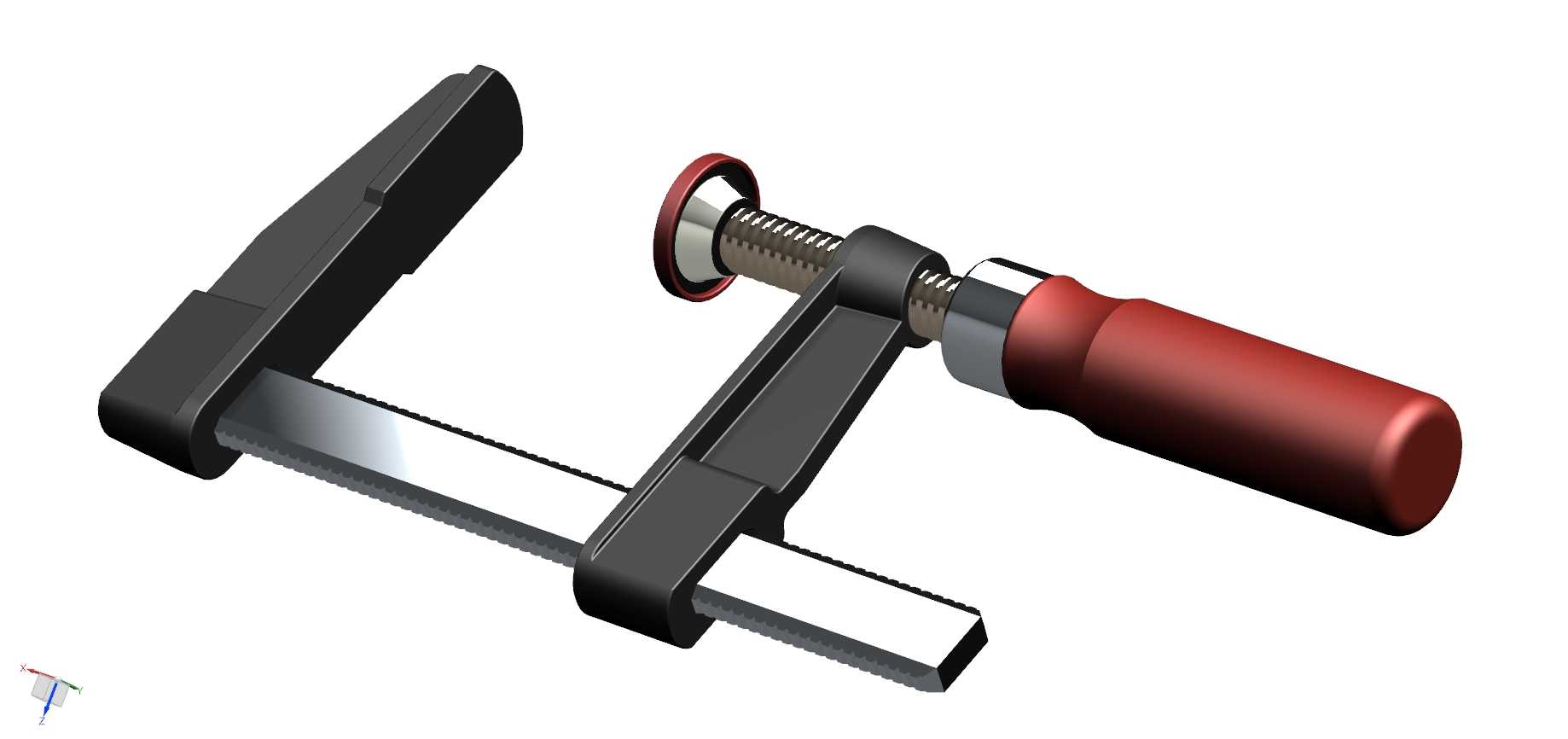

　　从结构设计逻辑来看，这款夹具体采用滑动式定臂配合丝杆进给的动压头结构，固定夹臂与滑动导轨为一体化刚性结构，导轨截面做了带齿的防滑设计，滑动臂可以沿着导轨快速推拉调整开口跨度，调整到接近工件厚度的位置后，再通过尾部的T型手柄旋转带动丝杆进给，让前端的压头逐步压紧工件表面，这种快调加精压的组合结构，既解决了纯丝杆结构调节开口效率低的问题，又保证了夹持时的压紧力可控，不会因为快调结构出现夹持松脱的问题。压头与丝杆的连接位置做了可小幅摆动的铰接设计，当被夹持工件表面存在轻微角度偏差时，压头可以自适应贴合工件表面，避免局部应力集中压伤工件表面，也能保证夹持力均匀分布，不会出现夹偏打滑的情况。手柄部分采用了符合人体工学的圆柱滚花设计，表面做了防滑纹理处理，手动旋转时不需要额外加力杆就能输出足够的压紧力，长时间操作也不容易磨手。

　　从实际使用的尺寸边界来看，这款夹具的导轨长度决定了最大开口深度，也就是从导轨内侧到压头中心的水平距离，日常选型时需要注意这个参数要大于被夹持工件的悬伸长度，避免出现夹口够不到工件夹持位的情况；丝杆的有效行程决定了微调压紧的范围，一般快调滑动臂定位后预留10-20mm的丝杆进给量即可，不需要每次都把丝杆退到最末端，能大幅提升装夹效率。夹具体的两个夹持端面都做了平整处理，没有尖锐毛刺，日常使用时可以根据需求在压头表面粘贴橡胶垫或者铜垫，用来夹持表面光洁度要求高的工件，比如铝件、亚克力板、漆面工件，避免压痕影响工件外观质量。

　　在结构强度设计上，固定臂和滑动臂都采用了加厚的刚性结构，受力方向的截面做了加强筋处理，当丝杆施加额定压紧力时，臂体不会出现明显的形变张开，保证夹持精度。导轨上的齿槽是和滑动臂内部的锁止结构配合的，当压紧工件受力时，锁止块会卡入导轨齿槽，避免滑动臂受力后退打滑，这个结构是F型夹区别于普通滑动夹的核心设计，能承受更大的侧向力和压紧力，在焊接作业时即使受到焊渣飞溅、轻微敲击震动，也不会出现夹位偏移的问题。

　　实际作业场景中，这类螺丝夹常配合焊接工作台、木工工作台、划线平台使用，多台夹具组合使用时可以实现异形工件的多点定位固定，比如管材对接焊、木板拼接胶合、钣金件折弯临时定型，都能通过调整不同位置的夹具压紧点，让工件保持在需要的形位状态。相比气动、液压夹持工装，这种手动螺丝夹不需要外接动力源，不受作业场地限制，成本低、维护简单，只需要定期在丝杆和导轨位置涂抹少量润滑脂，保证滑动和旋转顺畅，就能长期稳定使用，即使在没有气源、电源的户外维修现场，也能快速完成工件装夹作业。

　　建模过程中需要重点关注几个配合关系：一是丝杆与滑动臂的螺纹配合间隙，既要保证旋转顺畅，又不能有过大的旷量，否则压紧时会出现压头偏移；二是滑动臂与导轨的配合公差，间隙过大会导致滑动卡滞，间隙过小会导致夹持时臂体晃动；三是压头的铰接结构要保留适当的转动自由度，保证自适应贴合的功能可以正常实现。整个模型的结构拆分完全按照实际加工装配逻辑来做，每个零件都可以单独导出工程图用于机加工生产，所有配合面都做了公差匹配的设计预留，符合实际工装的生产制造要求。
