双热管塔式CPU散热冷却器结构设计

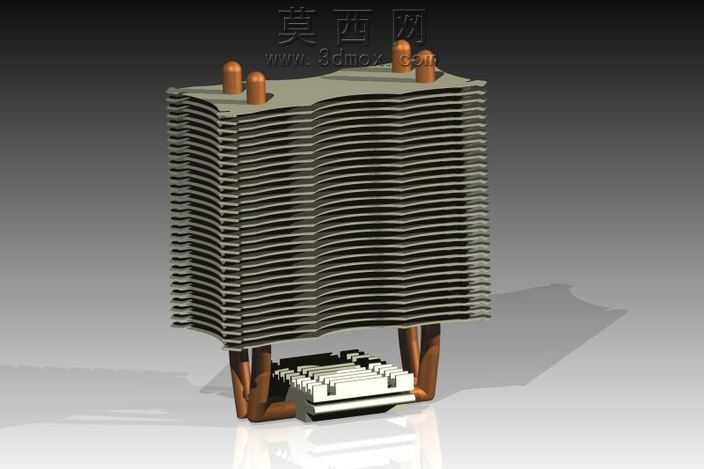

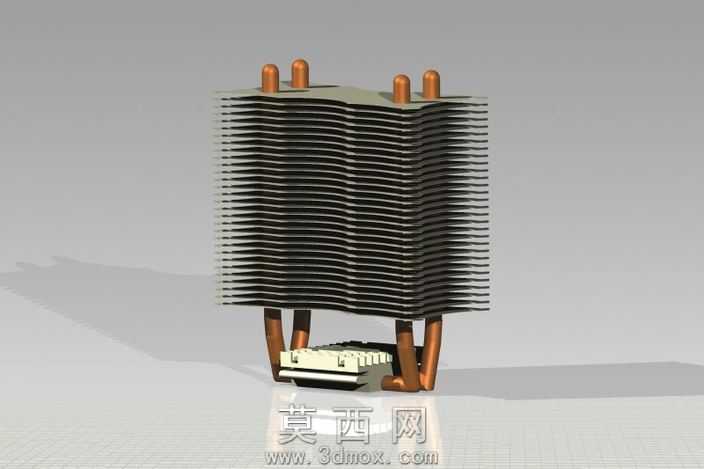

本作品为双热管塔式CPU冷却器的三维建模设计，整体建模过程严格遵循电脑硬件散热的实际工程逻辑，先完成核心散热结构的基准定位，再逐步拆分各功能部件进行独立建模后完成装配约束。建模阶段首先搭建底部铜质导热底座的结构，底座接触面做平整化处理，保证与CPU顶盖的贴合度，建模时精准预留两根U型热管的嵌装槽位，槽位与热管外径做过盈配合的尺寸设定，还原实际生产中压合固接的工艺特征。热管部分采用扫掠特征完成弯曲造型，精准还原热管从底座向上贯穿鳍片组的走管路径，建模时保留热管两端的铜质封端结构，还原热管真空腔体的端部密封特征。上方的散热鳍片组采用阵列特征完成建模，单片鳍片做波浪形褶皱造型设计，既可以增大鳍片与空气的接触面积，又能引导气流穿过鳍片间隙时形成紊流提升换热效率，每片鳍片上精准预留热管穿孔位，装配时通过对齐约束将所有鳍片等距排布在热管上，还原穿片工艺的装配效果。鳍片顶部设置四根定位铜柱，用于后续固定散热风扇的安装支架，建模时保留铜柱与鳍片组的铆接定位结构。底部底座上方设置白色的塑料扣具基座，建模时还原扣具的卡扣结构与安装孔位，匹配主流台式机CPU插槽的固定需求，两根热管的弯折段从扣具两侧延伸向上，既避让了主板CPU周边的电容元件，又缩短了导热路径。材质渲染阶段，导热底座与热管采用紫铜材质，调整金属粗糙度参数还原铜质表面的亚光金属质感，散热鳍片采用铝合金材质，赋予浅银灰色金属漆面效果，还原铝制鳍片经阳极氧化后的表面质感，扣具部分采用哑光工程塑料材质，区分不同部件的材质差异。整体装配完成后做干涉检查，确认热管与鳍片、底座与扣具之间无结构干涉，各部件的尺寸比例符合实际CPU散热器的规格参数，完整还原了塔式热管散热器的导热路径：CPU工作产生的热量通过底座传导至热管，热管内部工质相变将热量快速传递到上方的鳍片组，再通过鳍片与空气的对流完成热量散发，整个建模过程兼顾了结构合理性与外观还原度，可用于电脑散热结构的教学演示、产品改型设计参考。
