卡特彼勒938H轮式装载机铲斗结构设计

　　作为轮式装载机直接接触作业物料的核心执行部件，铲斗的结构合理性直接决定整机作业效率、物料充盈率与部件服役寿命，这款适配卡特彼勒938H轮式装载机的铲斗，在结构设计阶段充分结合了中型装载机的常用作业场景，覆盖市政土方转运、砂石料场装卸、建筑散料归集、矿山表层剥离作业等多工况需求，针对不同物料的切削、装载、转运特性做了针对性的结构优化。

　　从安装边界来看，该铲斗宽度为2780mm，额定容量3立方米，尺寸参数完全匹配938H轮式装载机的动臂铰接点位、翻斗油缸行程范围，安装时无需对原有动臂结构、连杆机构做额外改装，铰接孔位的同轴度、安装面平面度公差控制在通用工程机械属具的标准范围内，可直接替换同型号原厂铲斗完成装配，不会出现干涉、卡滞、作业行程不足等问题。铲斗的斗容设计充分考虑了938H机型的额定载重与整机稳定性，3立方米的容量既能够保证单次装载的物料重量处于整机额定载荷区间内，避免长期超载作业引发的动臂变形、液压系统过载损耗，又能最大化单次作业的装载量，减少循环作业次数，提升散料装卸的整体效率。

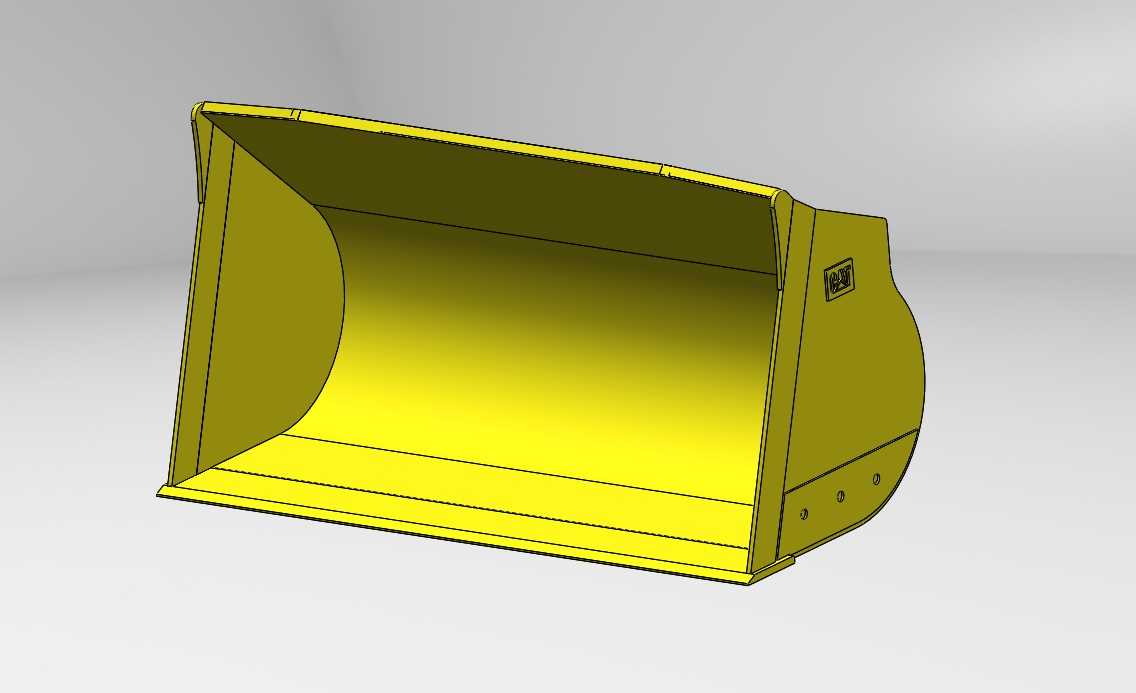

　　结构设计层面，这款铲斗采用了经典的弧形斗背配合直切削刃的结构形式，斗底圆弧过渡段的曲率经过反复校核，能够保证物料在装入斗腔过程中顺着弧面自然滑入斗内深处，减少物料堆积在斗口位置的撒漏问题，同时在卸料阶段，弧形结构能够让物料依靠自重快速滑出，不会出现粘性物料粘附斗腔、卸料不净的情况。斗口位置的切削板采用加厚耐磨钢板制作，预留了斗齿安装的螺栓点位，用户可根据作业场景选择安装斗齿或者加装耐磨护板，在面对石块、硬土等硬质物料作业时，斗齿能够率先切入物料堆，降低插入阻力，减少切削板的直接磨损；在面对细沙、粉煤灰等细颗粒散料作业时，拆除斗齿使用平刃切削板能够保证斗口与地面的贴合度，提升清底作业的平整度。

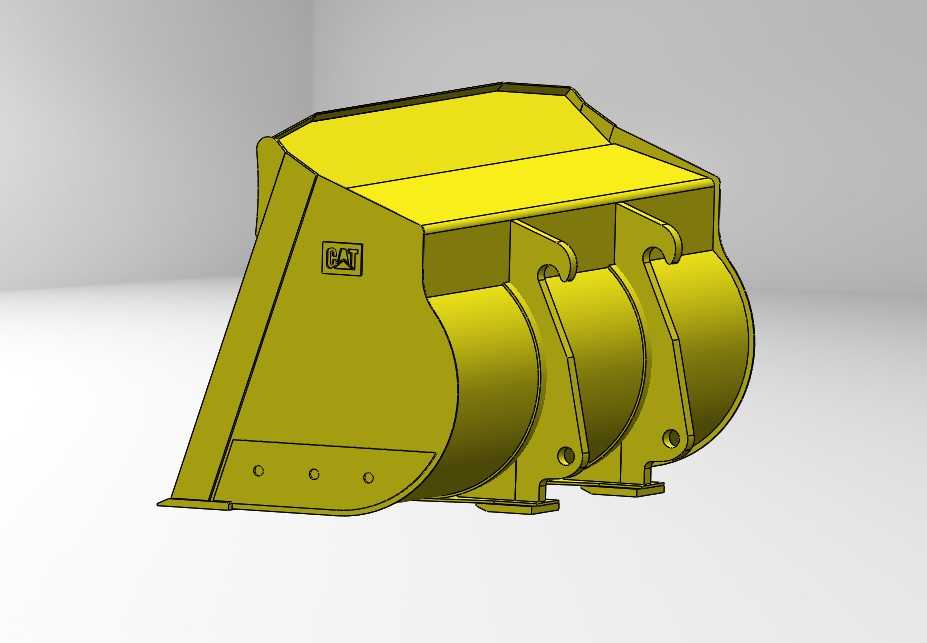

　　斗侧的加强筋结构采用了整板折弯成型工艺，而非传统的多块板材拼焊结构，能够有效减少焊接应力集中点，在铲斗承受偏载作业时，整板式的侧加强结构能够将局部受力均匀传导至整个斗体框架，避免侧刃位置因长期受侧向冲击力出现焊缝开裂、侧板变形的问题。斗体上的CAT标识区域做了局部凹陷加强处理，既保留了品牌标识的安装位置，又通过凹陷结构提升了该区域的结构刚度，避免作业过程中飞溅的石块直接撞击标识区域造成斗壁凹陷。斗底后部的三个铰接安装座采用了镶套式结构，内部镶嵌耐磨衬套，能够减少铰接销轴在长期转动过程中的磨损，衬套磨损后可直接更换，无需对整个斗体的安装座进行焊补加工，大幅降低后期维护成本。

　　在实际作业场景中，这款铲斗的刃口角度经过优化，插入料堆时的切入角控制在工程机械属具的最优区间，既能够保证插入料堆时的阻力最小，降低装载机的燃油消耗，又能避免角度过小导致斗底过早接触地面、加快斗底磨损。斗腔内部的深度与开口宽度比例经过匹配计算，能够保证在铲装散料时的充盈率达到较高水平，减少铲装过程中的物料撒漏，在转运过程中，斗体的后挡板高度足够，能够挡住粒径较大的石块从斗尾滚落，避免物料掉落损伤轮胎或者机身结构。针对不同作业场景的磨损特性，铲斗的易磨损区域，包括斗底前缘、侧刃下部、斗尾与动臂铰接的周边区域，都预留了耐磨板焊接的加工余量，用户可根据自身作业的物料磨琢性，额外加装耐磨衬板，进一步延长铲斗的整体使用寿命。

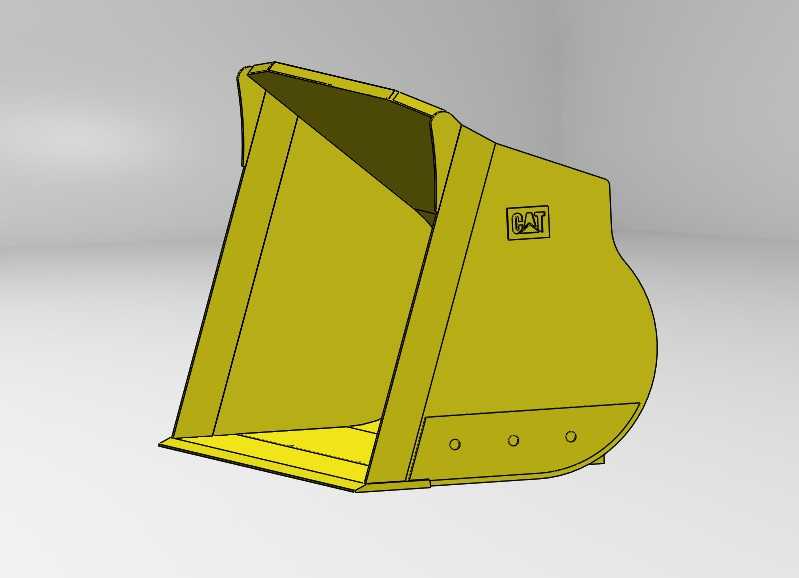

　　从三维建模的角度来看，该模型完整还原了铲斗的所有结构细节，包括板材折弯的圆角、焊接坡口的预留位置、铰接孔的公差配合尺寸、加强筋的排布方式，能够直接用于结构受力仿真分析、生产加工图纸的导出，也可用于装载机作业模拟、虚拟装配培训等场景，模型的各部件结构分层清晰，可根据设计需求对局部结构进行修改调整，比如调整斗容大小、更改切削板结构、增加侧卸功能的铰接点位等，为后续的属具改型设计提供了可靠的基础模型参考。
