升降门恒温喷涂烘烤一体工业设备

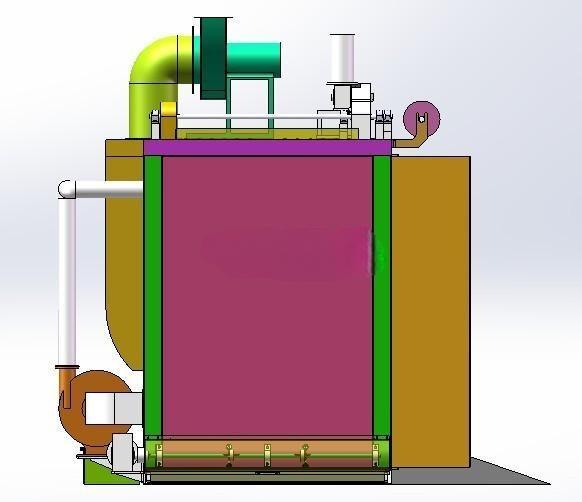

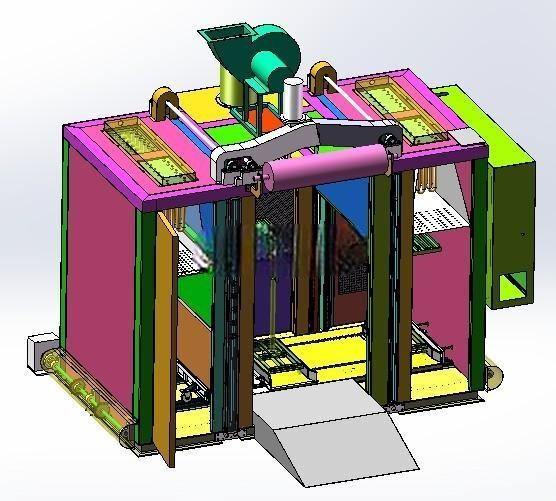

　　在中小批量金属、塑胶工件的表面涂装作业场景中，喷涂与烘烤工序的衔接效率直接决定整条产线的流转速度，传统分体式喷涂台与独立烤箱需要人工反复转运待加工件，不仅转运过程中易附着浮尘造成漆面瑕疵，工件周转等待过程也会造成涂料流平不均、表干异常等问题，这款升降门式喷涂烤箱正是针对这类车间实际痛点设计的一体化作业设备。设备整体采用立式箱型主体架构，作业面设置垂直升降的密封门体，门体运行依托两侧直线导轨做导向，配合底部同步传动机构保证升降过程无卡滞、闭合后密封面贴合均匀，避免烘烤过程热量外泄与喷涂过程漆雾外溢。设备内部集成喷涂作业区与烘烤腔体，无需额外设置独立喷涂工位，待加工工件通过挂料架承载，单次可挂载5件常规尺寸工件，挂料架与自动送料机构衔接，人工完成上下料与喷涂作业后，触发控制开关即可自动将挂料架送入烘烤腔体，无需人工转运工件，大幅降低作业人员劳动强度，同时减少工件转运过程中的磕碰与污染风险。

　　温控系统采用恒温闭环控制逻辑，加热模块布置在腔体侧壁与底部风道内，配合循环风机让腔体内温度均匀分布，温度调节区间覆盖150℃到200℃，可适配多数溶剂型、粉末型涂料的固化烘烤要求，烘烤时长可根据涂料工艺参数灵活设定，常规工件烘烤时长1分钟即可达到固化要求，实现边喷涂边烘烤的连续作业模式，适配小批量多品种的涂装生产节奏。设备顶部集成抽气排气模块，通过大管径通风管道连接外部废气处理管路，喷涂作业产生的漆雾与烘烤过程挥发的有机废气可通过定向气流组织快速抽出腔体，避免漆雾在腔体内壁大量附着，同时保证作业区域有害气体浓度符合职业健康要求，管道接口采用标准法兰连接，可直接对接车间现有废气收集总管，无需额外定制转接件。

　　从安装边界来看，设备主体为一体式焊接框架结构，底部设置可调水平支撑脚，可直接安装在平整的硬化车间地面上，无需额外做预埋基础，设备侧面预留电气接线口与压缩空气接口，外接管路走线可沿设备侧面的布线槽规整布置，不会额外占用过多车间通道空间。设计过程中充分考虑日常维护需求，加热模块、循环风机、升降门驱动机构均设置在设备外侧的独立检修舱内，日常维护保养无需进入作业腔体即可完成操作，腔体内部壁板采用光滑易清洁的板材制作，附着的漆渣可通过定期刮除清理，降低长期使用后的维护工作量。送料机构的运行行程与升降门的开合动作设置互锁逻辑，只有当升降门完全开启到位时送料机构才会执行进出动作，避免门体与挂料架发生碰撞，同时加热系统与抽气系统设置联动，烘烤过程中抽气系统保持低风量运行，既保证废气及时排出，也能减少热量损耗，喷涂作业时自动切换为大风量模式，快速抽走漆雾。

　　在实际产线适配中，这款设备可独立作为小型涂装作业单元使用，也可对接上游工件上料台、下游冷却下料台组成半自动涂装生产线，设备的控制逻辑预留外部信号交互接口，可根据产线升级需求接入自动化控制系统，实现全流程无人化作业。腔体内部的挂料架可根据工件外形定制挂钩间距与挂载形式，无需改动主体结构即可适配不同尺寸、不同形状的工件加工需求，设备的加热功率可根据安装所在地的供电容量做对应调整，满足不同车间的配电条件。不同于传统分体式涂装设备需要分别做密封、废气收集处理，这款一体化设备在出厂时已完成各功能模块的密封衔接，现场安装仅需对接电源、压缩空气与排气管道即可投入使用，大幅缩短现场安装调试周期，也减少了分体设备对接处的漏风、热量散失等问题。
