恩德斯豪斯Liquiline M CM42液体分析变送器

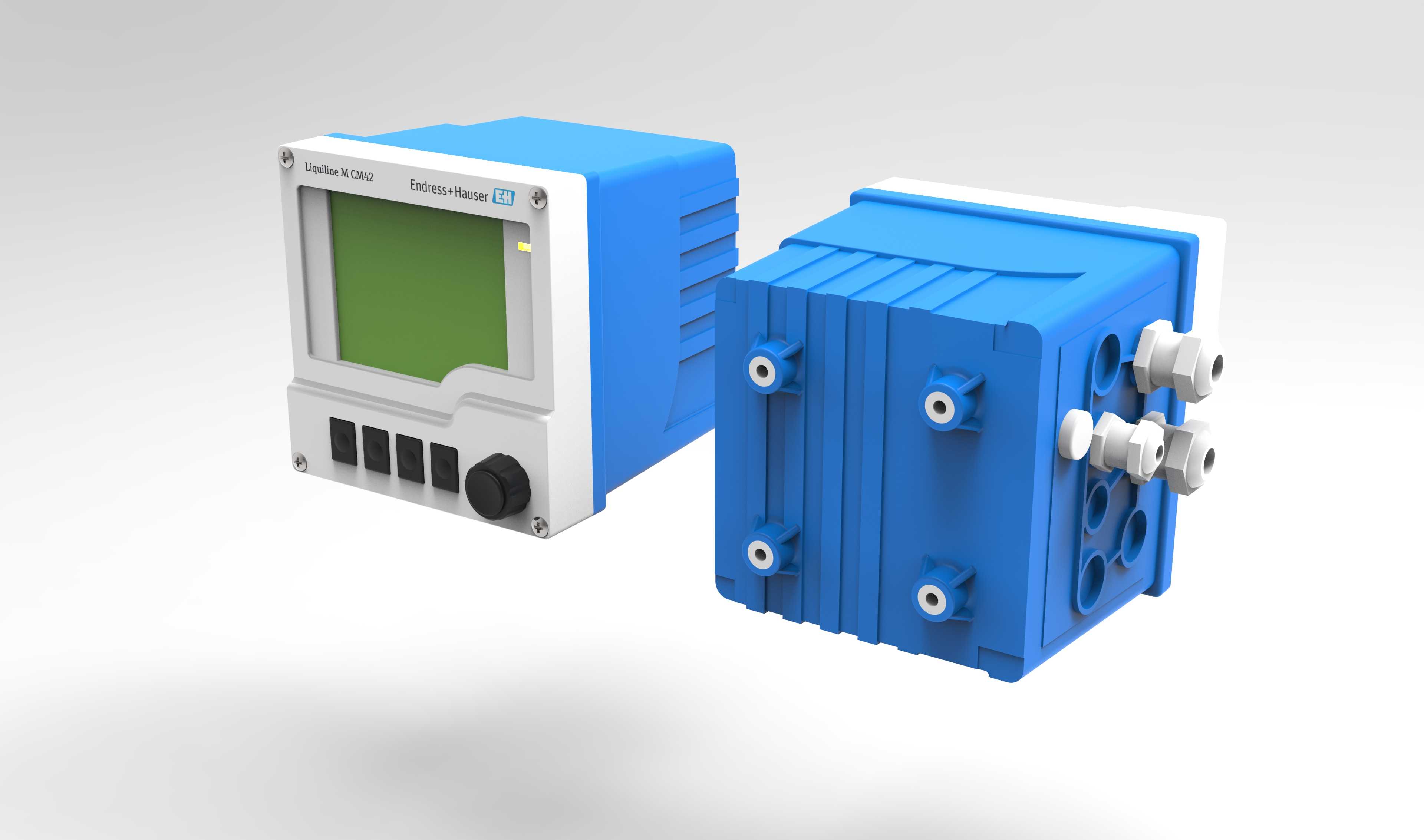

　　在化工、制药、水处理、食品饮料等连续生产流程中，工艺介质的液体参数实时监测是保障生产稳定性、产品合格率与排放合规性的核心环节，这类场景对分析仪表的防护等级、抗干扰能力、安装适配性都有明确的工程要求，Liquiline M CM42作为壁挂/盘装两用的液体分析变送器，正是面向这类工业过程场景设计的现场转换与控制单元。从结构设计来看，该变送器采用蓝白拼色的工程塑料壳体，主体防护结构做了边角圆弧过渡处理，既避免现场安装时的尖锐磕碰，也能减少粉尘、喷淋液体在壳体表面的积存，正面操作区做了内凹式的阶梯造型，显示屏区域略高于按键区，既可以减少现场环境光对屏幕读数的反光干扰，也能在操作按键时形成自然的手部支撑，降低长时间调试的操作疲劳。

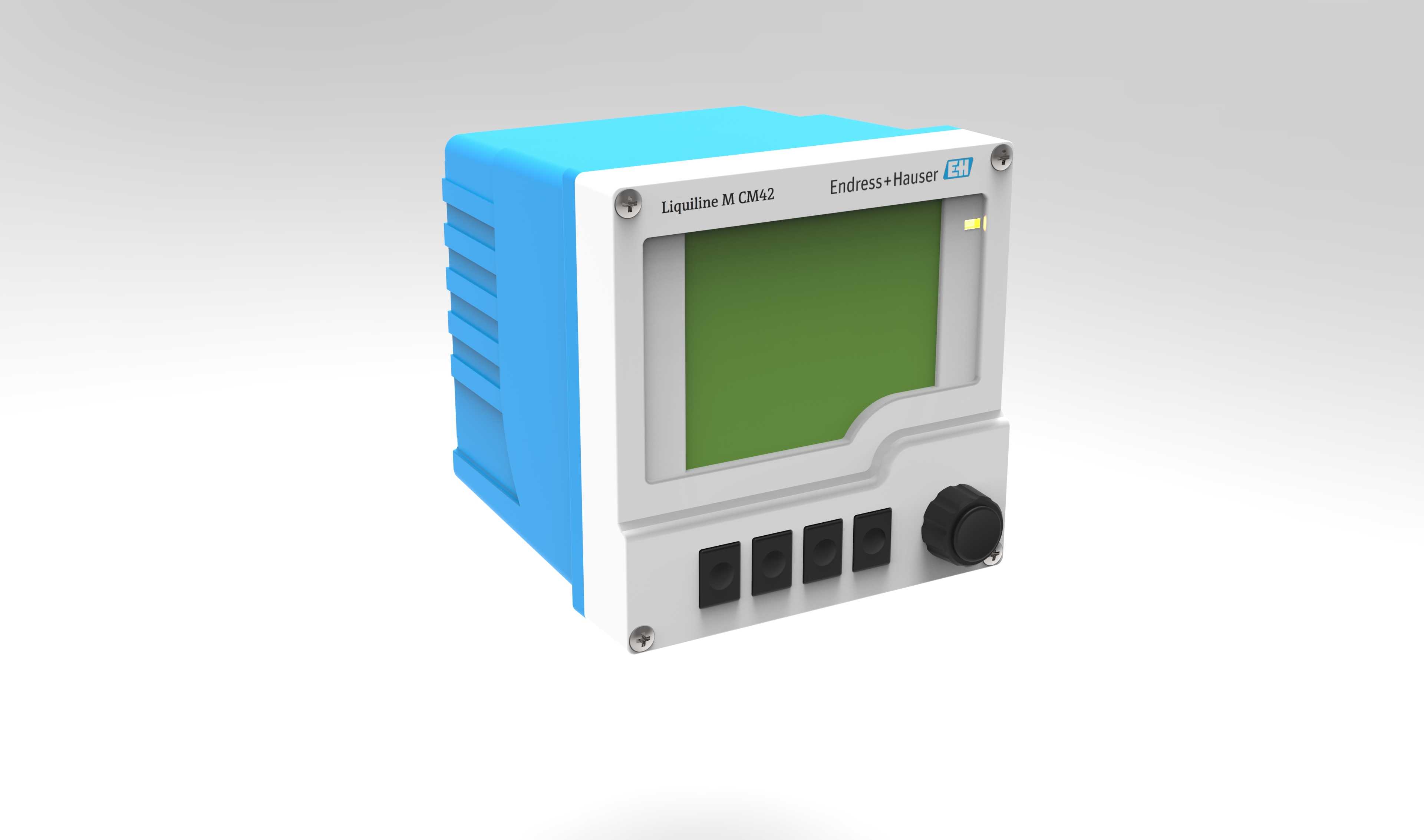

　　正面配置的单色显示屏可实时显示当前测量值、参数状态与报警标识，屏幕下方排布的四个实体功能按键采用凹陷式设计，配合侧边的旋转编码旋钮，可实现参数快速切换、数值微调与菜单确认，即使操作人员佩戴劳保手套也能完成准确操作，不会出现触屏类设备在潮湿、沾污工况下的误触问题。设备右侧的旋钮做了防滑齿纹处理，阻尼感适中，旋转时的档位清晰，适合现场快速调整参数。从安装边界来看，该变送器采用标准盘装开孔尺寸适配设计，壳体后部的接线腔做了独立分隔，强电供电、传感器信号输入、模拟量输出、继电器触点的接线端子分区排布，每个接线位都有清晰的标识，现场布线时可避免强弱电信号的交叉干扰，接线腔的密封结构配合壳体的密封圈，可满足常规工业现场的喷淋防护要求，既可以安装在控制柜面板上做集中监控，也可以通过壁挂支架安装在现场设备旁做就近检测，适配不同厂区的安装布局需求。在功能层面，该变送器可对接pH、ORP等多类型液体分析传感器，将传感器采集的微弱模拟信号转换为标准工业信号输出给上位控制系统，同时内置的参数补偿逻辑可针对现场温度、介质流速等干扰因素做实时修正，保障测量数据的准确性，设备自带的继电器输出模块可直接联动加药泵、控制阀等执行机构，在测量值超出设定阈值时自动触发联锁动作，无需额外配置中间继电器，简化现场控制回路的设计。

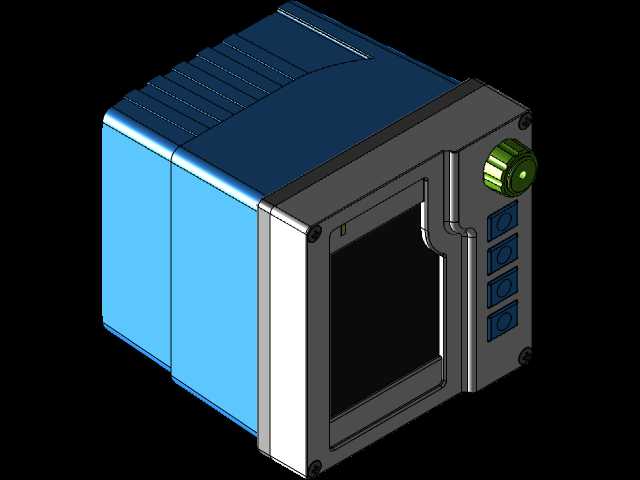

　　从建模细节来看，该模型还原了设备的所有外部结构特征，包括壳体侧面的散热筋结构、正面的品牌标识区域、底部的固定螺丝位、接线端口的位置轮廓，结构分件清晰，壳体的拼接缝、按键的间隙、旋钮的装配位置都按照实物比例还原，可直接用于工业自控系统的三维布局设计、控制柜装配干涉校验、现场安装方案的可视化演示，帮助结构工程师在设计阶段提前确认设备的安装空间、布线走向与操作维护空间，避免现场安装时出现尺寸干涉、操作空间不足等问题。

　　在实际工程应用中，这类分析变送器通常安装在反应釜进料管线旁、水处理加药段、污水处理排放口等位置，需要长期在潮湿、存在轻微腐蚀的环境下连续运行，因此壳体的材质选型、密封结构的设计都直接影响设备的使用寿命，该模型还原的壳体壁厚、安装固定点位置，也可作为同类仪表安装支架设计、控制柜开孔设计的参考依据，设计人员可直接调用模型完成整个检测回路的布局装配，减少现场测绘的工作量，提升项目设计效率。
