1.1/2英寸杯状锯开孔夹持芯轴结构

　　这款开孔夹持芯轴主要适配1.1/2英寸规格的杯形开孔锯，是现场薄板、型材开孔作业里的核心配套工装，日常在钣金加工、水电管线布设、设备柜体改装场景中使用频率极高，很多现场施工人员在配电箱开孔、通风管道扩孔、装饰板材开孔作业里，都会搭配这类芯轴装夹开孔锯完成作业，相比一体式开孔工具，这种分体式芯轴结构可以单独更换磨损的锯杯，不用整体报废整套工具，能大幅降低耗材使用成本。

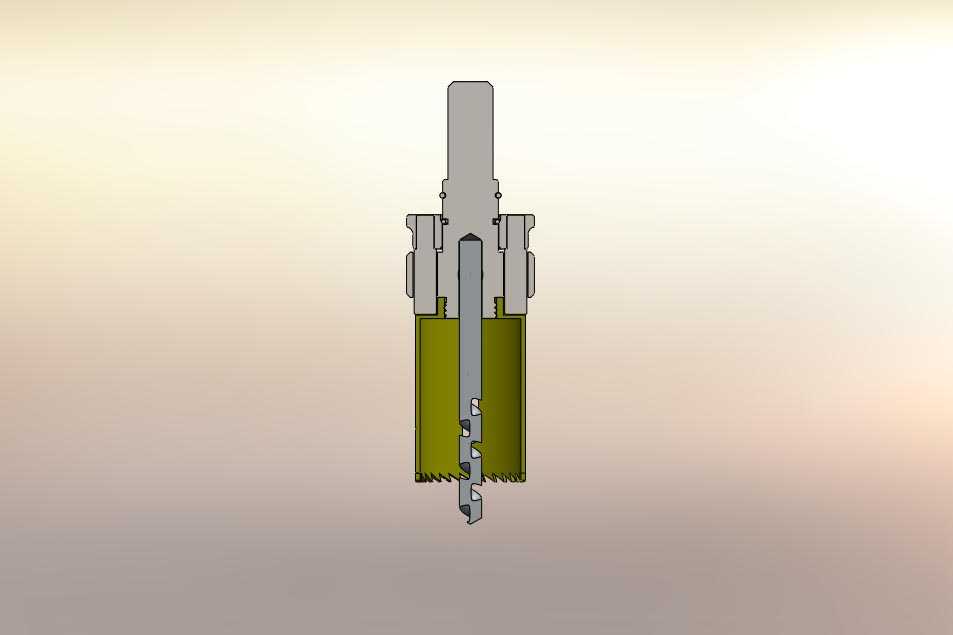

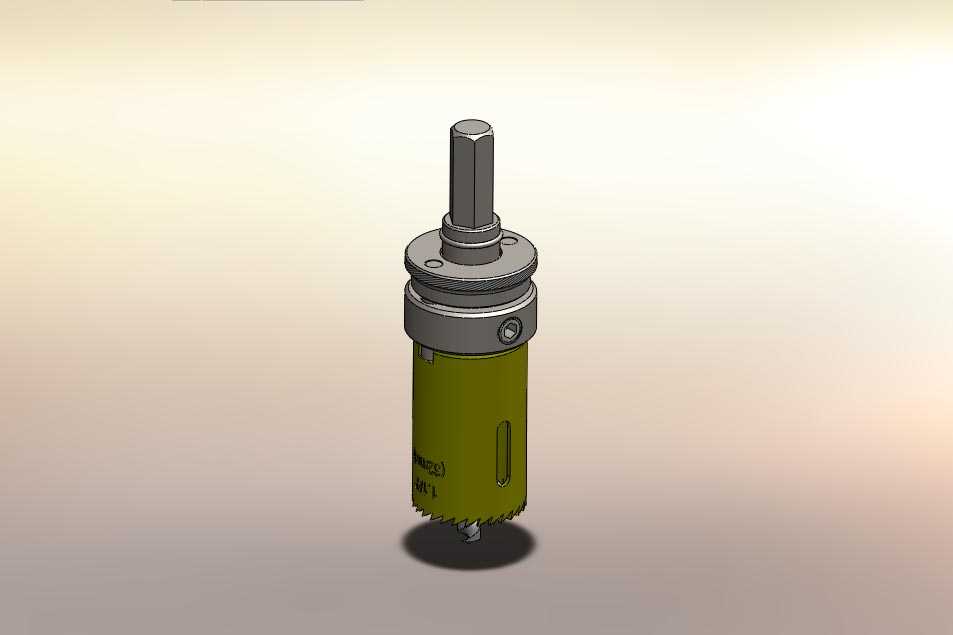

　　从结构设计来看，芯轴上端采用标准六角传动柄，能够直接适配普通手电钻、台钻、磁力钻的夹头装夹，六角柄的设计可以有效传递扭矩，避免钻孔过程中出现柄部打滑的问题，传动段的直径做了统一适配，市面上绝大多数13mm夹头的手持钻孔设备都能直接装夹使用，不需要额外加装转换套。中间的定位法兰段做了双阶限位结构，上层的小直径轴段用来给开孔锯做径向定位，保证锯杯和芯轴的同轴度，避免开孔过程中出现锯片偏摆导致孔位失圆、孔径超差的问题，法兰侧面设置了紧定螺钉孔，装入锯杯后拧紧紧定螺钉就能完成轴向固定，装拆过程只需要一把内六角扳手就能完成，现场更换耗材的效率很高。

　　下部的导向段内置了中心钻安装位，作业时中心钻先接触工件表面打出定位凹点，能有效避免开孔锯接触工件瞬间出现走位偏移的问题，很多新手操作人员在光滑的不锈钢板、亚克力板上开孔时，经常会遇到锯片打滑划花工件表面的问题，带中心导向的芯轴结构就能很好规避这类问题，只要中心钻定位准确，后续锯杯切削过程就会沿着预定轨迹进给，不会出现孔位偏移。芯轴的主体连接部分做了硬化处理，长期传递扭矩不会出现轴身扭转变形的问题，和锯杯配合的定位面做了精密磨削，同轴度公差控制在0.05mm以内，高速旋转时的动平衡表现更好，不会出现明显的抖动，既能提升开孔断面的光洁度，也能减少钻孔设备轴承的异常磨损。

　　安装边界上，这款芯轴适配的锯杯安装内孔为标准通用尺寸，除了配套的1.1/2英寸杯锯，同系列同安装规格的不同孔径开孔锯都能通用，不需要针对每个孔径的锯杯单独配备芯轴。传动柄的外露长度足够，即使是装夹在深度较大的钻夹头上，也能保证夹紧长度足够，不会出现柄部脱出的问题。法兰的外径比配套锯杯的安装端外径略大，开孔进给到位后法兰端面会贴住工件表面，起到硬限位作用，避免进给过深导致锯杯过度切入工件内部，损伤工件背面的管线或者结构件，现场作业时不需要反复测量进给深度，靠机械硬限位就能控制开孔深度，对新手操作人员非常友好。

　　实际使用过程中，这类芯轴的受力点主要集中在传动柄和法兰连接的位置，设计时在轴肩位置做了圆角过渡，避免应力集中导致轴肩断裂，很多廉价的同类芯轴就是因为轴肩位置没有做过渡处理，大扭矩切削时很容易从根部断裂。紧定螺钉的位置选在法兰侧面的加厚区域，拧紧紧定螺钉时不会导致法兰变形，长期反复装拆锯杯也不会出现定位间隙变大的问题。导向中心钻的安装孔做了同轴度校准，中心钻的轴线和芯轴主轴的重合度很高，开孔时的导向精度有保障，不会出现中心钻偏斜导致开出的孔出现倾斜的问题。

　　在不同材质的工件上作业时，这款芯轴都能稳定传递扭矩，不管是在薄钢板、铝合金板上开孔，还是在PVC板、密度板等非金属材料上开孔，只要搭配对应齿形的开孔锯，就能稳定完成切削作业，不会因为芯轴的刚性不足导致切削过程出现颤振。日常维护也很简单，作业完成后只需要清理掉轴身和定位面上的切屑，在紧定螺钉位置滴少量润滑油避免锈死，就能长期重复使用，正常工况下使用寿命远高于普通一体式开孔工具。
