扩展波塞利耶直线连杆机构模型

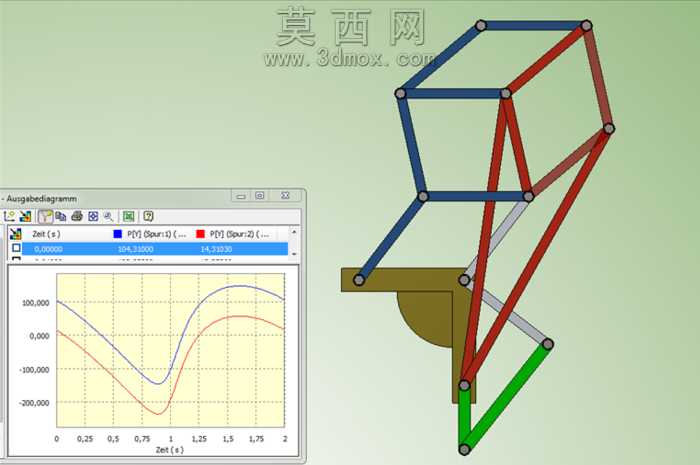

本作品为扩展式Peaucellier直线运动连杆机构的三维建模成果，建模过程中严格遵循连杆机构的运动学原理，对每一根杆件的长度比例、铰接点位置进行精准参数化设定，保证机构运动逻辑符合理论设计要求。建模阶段先完成固定基座的搭建，基座采用L型支撑结构，预留铰接安装位与定位基准，确保后续杆件装配的位置精度；随后依次完成多组不同长度杆件的建模，杆件采用等截面杆体结构，端部铰接孔与杆件主体一体化建模，孔位同轴度公差控制在合理范围内，避免运动过程中出现卡滞问题。装配阶段按照机构运动逻辑完成铰接副的添加，所有铰接位置均采用转动副约束，保证杆件可绕铰接点自由转动，同时对冗余自由度进行合理限制，确保机构仅保留设计所需的运动路径。材质设置上，不同功能组的杆件采用差异化配色区分，原经典Peaucellier连杆部分采用醒目的红色杆件，新增扩展功能部分采用蓝色杆件，末端执行运动段采用绿色杆件，固定基座采用棕褐色金属材质，各杆件表面设置哑光金属质感，既清晰区分不同功能模块，也便于观察机构运动过程中的杆件位置变化。渲染阶段采用柔和的均匀漫反射光照，避免杆件表面出现过强反光遮挡铰接点细节，背景选用浅素色衬托机构整体结构，同时搭配运动位移曲线图的仿真界面展示，直观呈现机构运动过程中末端点的位移变化规律。设计思路上，针对经典Peaucellier连杆仅能实现单个点沿直线运动的局限，通过新增蓝色扩展连杆组，在不破坏原有直线运动核心原理的基础上，拓展出可带动两个点位同步沿直线移动的功能，解决了原版机构单一直线运动点的应用局限；建模过程中反复校验各杆件的长度约束关系，保证扩展后的机构依然满足Peaucellier连杆的反演几何条件，确保直线运动的精度不会因结构扩展出现偏差，同时对杆件的排布进行优化，避免运动过程中不同组杆件出现干涉碰撞，让机构整体运动流畅顺滑，可直观演示精确直线运动的转化原理，适用于机械原理教学演示、直线运动机构方案参考等场景。
