联锁混凝土块生产用乐高式模具结构

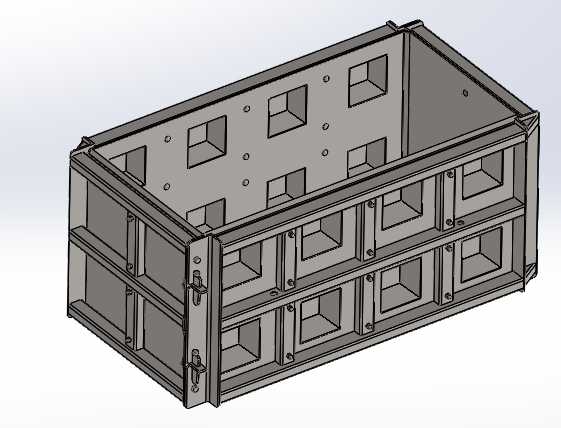

　　在装配式建筑构件预制、市政道路联锁块铺装、水利护坡块体生产的现场作业环节，这类成型模腔的结构合理性直接决定了预制块的脱模效率、成型精度与批次一致性。这套模具体的核心成型腔尺寸为1600mm×800mm×800mm，属于大规格多腔位批量成型工装，单批次可完成多块联锁混凝土块的同步浇筑，适配乐高式凹凸嵌合结构的块体生产，成型后的块体可通过预设的凹凸卡位实现无砂浆干砌拼装，大幅提升现场铺装的施工效率。从结构设计逻辑来看，模腔侧壁采用了分块式螺栓拼接结构，所有带成型凸台的侧壁板均通过定位销与螺栓固定在模架主体上，当需要生产不同规格的联锁块时，仅需更换对应带凸台的侧壁板即可，无需整体更换模架，有效降低了多规格生产的工装投入成本。

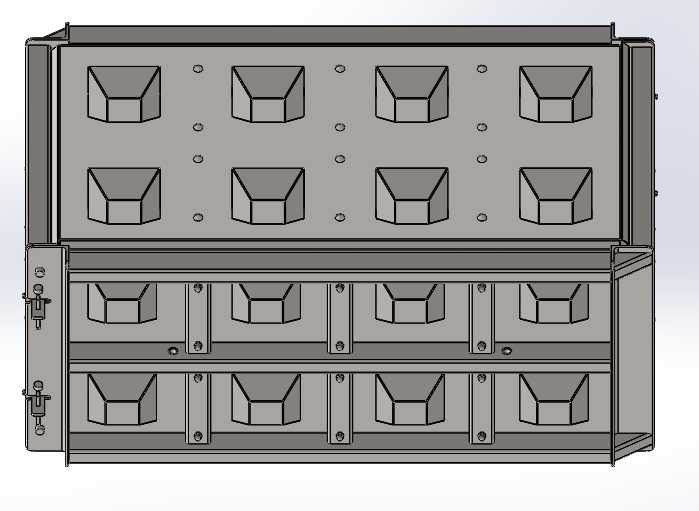

　　模体侧边设置的快拆锁扣是整个结构的操作核心，锁扣采用偏心压紧式结构，浇筑完成达到脱模强度后，仅需扳动锁扣手柄即可松开侧模，无需额外敲击或撬动，既避免了拆模过程中对混凝土块边角的磕碰损伤，也将单模拆模时间压缩至传统焊接模具的三分之一以内。模腔内壁的所有凸台结构均做了1.5度的脱模斜度处理，凸台与侧壁的衔接位置做了R3的圆角过渡，既可以减少混凝土浇筑时的气泡滞留，提升块体表面成型质量，也能降低脱模时的摩擦阻力，避免凸台位置出现粘模、掉角的问题。模架主体采用加厚矩形管焊接成型，底部设置了整面的承托钢板，可适配振动台的安装固定，浇筑时通过振动台的高频振动排出混凝土内部气泡，保证块体的密实度达到设计要求。

　　模体的所有拼接缝位置均设计了嵌入式密封胶条槽，安装时嵌入耐油橡胶密封条，可避免浇筑振捣过程中出现漏浆问题，减少成型块体的飞边毛刺，降低后续块体修整的人工成本。从安装边界来看，这套模具的外部安装尺寸需匹配常用的1.8米×1米规格振动台，底部预留了叉车孔位，可通过叉车直接完成模体在浇筑区、振捣区、养护区之间的转运，无需额外吊装设备，适配中小型预制构件厂的现场作业动线。在实际生产场景中，这类模具可循环周转使用次数不低于500次，模腔表面做了淬火硬化处理，耐磨性能优于普通钢板焊接模具，长期使用后若出现局部磨损，仅需更换对应的磨损壁板即可，维护成本极低。

　　设计过程中针对混凝土浇筑时的侧压力做了专项受力校核，所有侧壁板的加强筋间距设置为150mm，可承受C30混凝土浇筑振捣时的最大侧压力，不会出现模腔鼓胀、变形的问题，保证成型块体的尺寸公差控制在±2mm以内，满足现场干砌拼装的间隙要求。模体顶部设置了定位挡边，浇筑时可配合刮尺完成顶面的精准找平，无需额外做标高控制，成型后的块体顶面平整度可控制在1mm/m以内，铺装后整体平整度符合市政道路与水利护坡的施工验收标准。不同于传统的单块成型模具，这套多腔结构的模具在相同的作业面与养护周期下，产能可提升4倍以上，同时减少了模具的占地空间，适配预制厂标准化流水作业的布局要求。在护坡工程应用场景中，成型后的乐高式联锁块可通过凹凸卡位互相嵌锁，整体铺装面可适应一定的地基不均匀沉降，不会出现单块松动、滑落的问题，相比传统六角块、平板护坡的结构稳定性提升60%以上。在临时道路铺设场景中，这类联锁块可快速拼装成重载通行路面，使用完成后可快速拆卸重复利用，不会产生建筑垃圾，符合临时工程的绿色施工要求。模具的所有外露金属部件均做了镀锌防锈处理，可适应预制厂潮湿的养护环境，不会因为长期接触水与混凝土碱性物质出现过早锈蚀的问题，延长工装的整体使用寿命。
