家用庭院斜顶遮阳遮雨棚结构设计

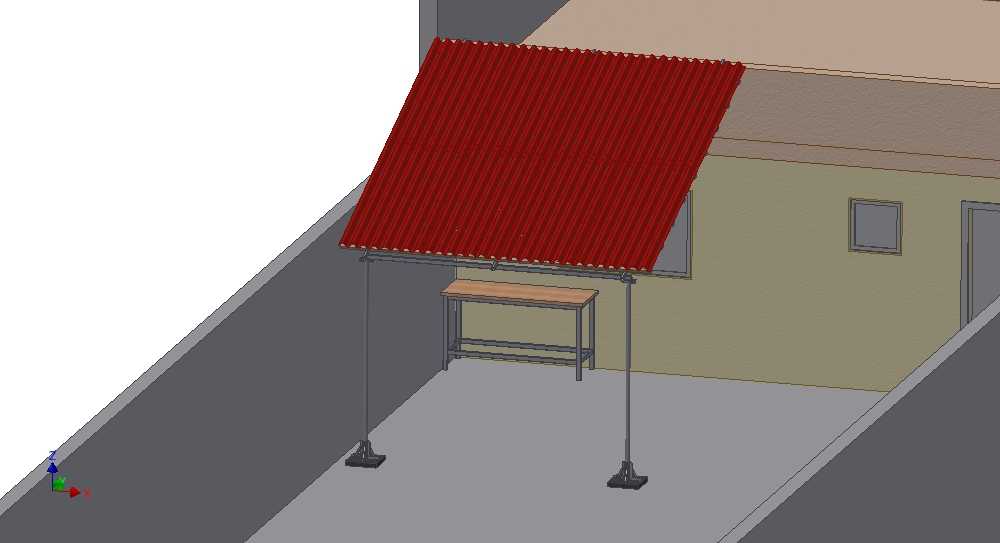

　　这类斜顶棚架结构，多应用于自建房庭院侧边、住宅外墙附属区域、小型户外作业区的上方遮蔽场景，核心作用是为下方区域遮挡直射阳光、阻隔降雨飘落，同时避免高空坠物直接砸落到下方活动空间，在民用自建房、小型临街商铺外沿、厂区临时休息区都有广泛的适配空间。从结构组成来看，整套棚体分为三个核心受力部分：顶部斜置的波纹屋面板、两侧垂直落地的支撑立柱、底部与地面固定的配重底座。屋面板采用单坡倾斜设计，倾斜角度经过排水坡度校核，降雨时屋面积水会顺着波纹槽的导向快速从低端排出，不会在板面形成积水残留，波纹结构的板面相比平板具备更好的抗弯折性能，同等板材厚度下能承受更大的积雪荷载与风载，不需要额外在板面下方增设过多横向肋条，能有效控制整体结构重量。

　　支撑立柱采用薄壁矩形管材制作，立柱上端与屋面板的侧边钢梁通过角件螺栓连接，连接位置做了外翻边加固，避免长期风振导致连接孔位出现疲劳开裂；立柱下端与配重底座采用嵌入式连接，配重底座为铸铁材质，自身重量足够抵消常规风力下棚体的倾覆力矩，安装时不需要对原有地面做大面积破拆浇筑，只需要将底座放置在平整硬化地面上，必要时打膨胀螺栓做辅助固定即可，安装边界灵活，适配水泥地面、铺装地砖地面等多种硬化场地。设计过程中优先考虑了安装的便捷性，所有连接节点都采用标准紧固件装配，不需要现场做焊接作业，普通施工人员借助常规扳手工具就能完成整套结构的组装，后期如果需要调整棚体的覆盖位置，也可以拆解后重新移位安装，不会破坏原有建筑外墙结构。

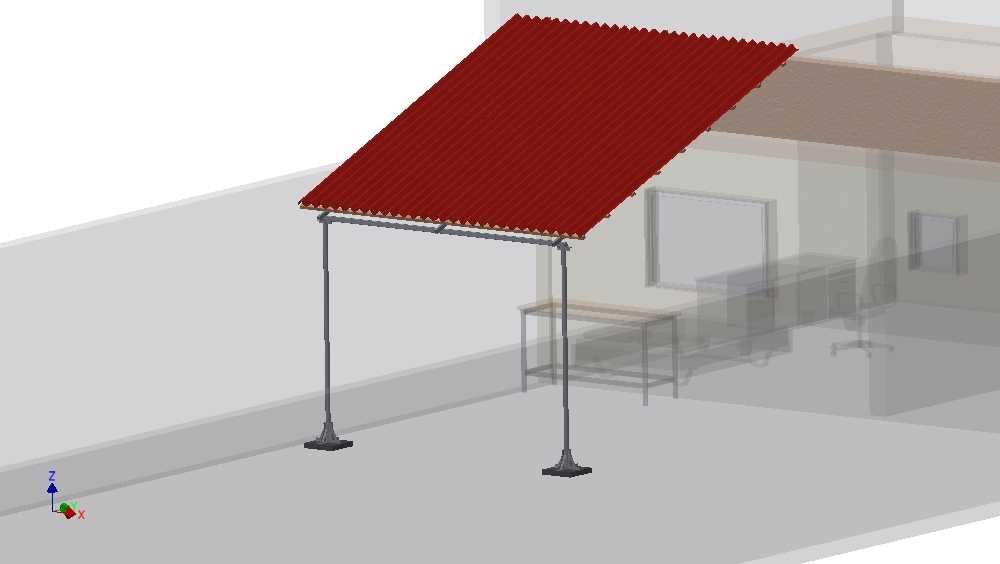

　　棚体下方预留的净空高度满足成年人直立行走、摆放常规高度工作台的使用需求，不会出现碰头的情况，屋面板的悬挑长度经过受力核算，在保证覆盖下方工作台区域的同时，不会因为悬挑过长导致板面端部出现下挠变形。从结构受力逻辑来看，斜顶的设计除了满足排水需求，还能有效降低风阻，当强风正面吹向棚体时，倾斜的板面会将部分水平风向的气流导向斜上方，减少气流对棚体的水平推力，相比平顶结构的抗风性能更优。立柱的布置位置避开了下方区域的主要通行路径，两根立柱分别设置在棚体外侧的两个角点，不会对下方空间的使用造成遮挡，下方区域既可以放置简易工作台做户外手工操作，也可以摆放休闲桌椅作为户外休憩区域使用。

　　屋面板采用的波纹版型，在板材拼接时可以通过波纹的咬合结构实现拼缝处的防水，不需要额外打密封胶就能避免雨水从拼缝位置渗漏，长期使用也不会因为密封胶老化出现漏水问题。底座的接触面积经过优化，在保证整体稳定性的前提下，不会占用过多地面空间，底座底部做了防滑纹理处理，放置在平整地面上时不会出现滑移情况。整套结构没有复杂的异形构件，所有零部件都可以通过常规钣金加工、型材切割工艺制作完成，加工成本可控，适合小批量定制生产，也适合个人用户根据自家场地的实际尺寸做等比例缩放调整，适配不同大小的遮蔽区域需求。
