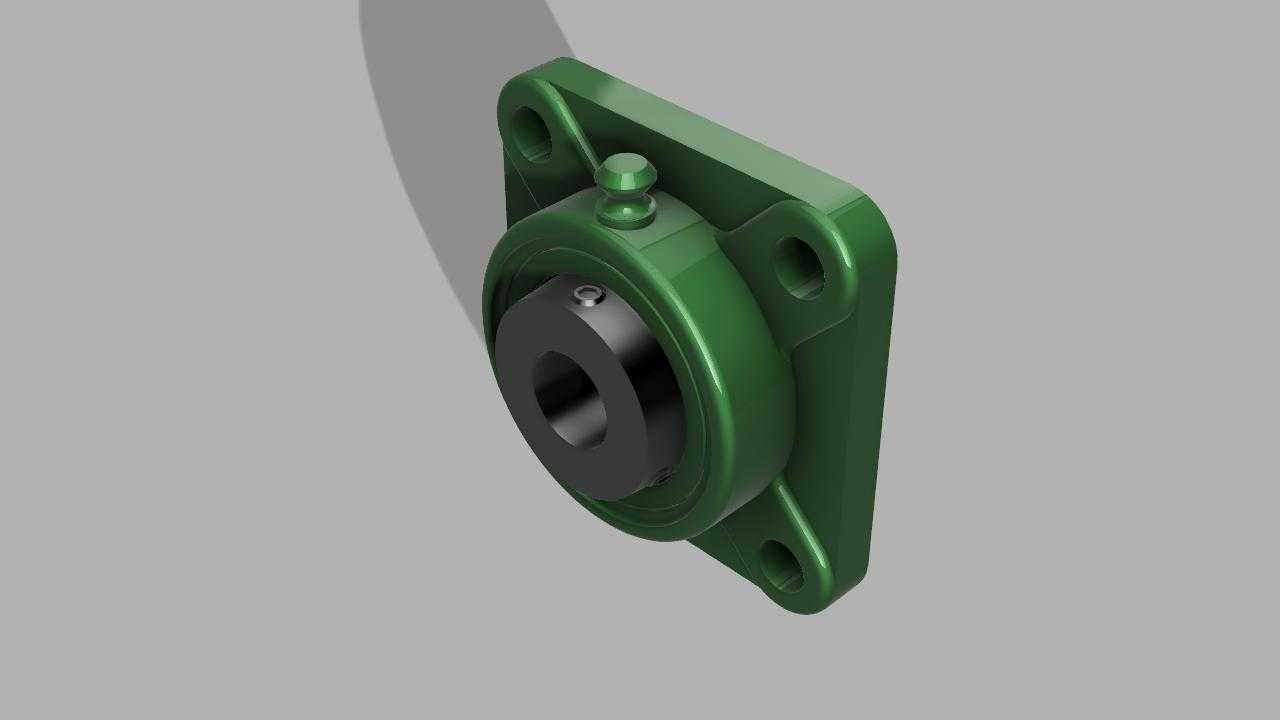

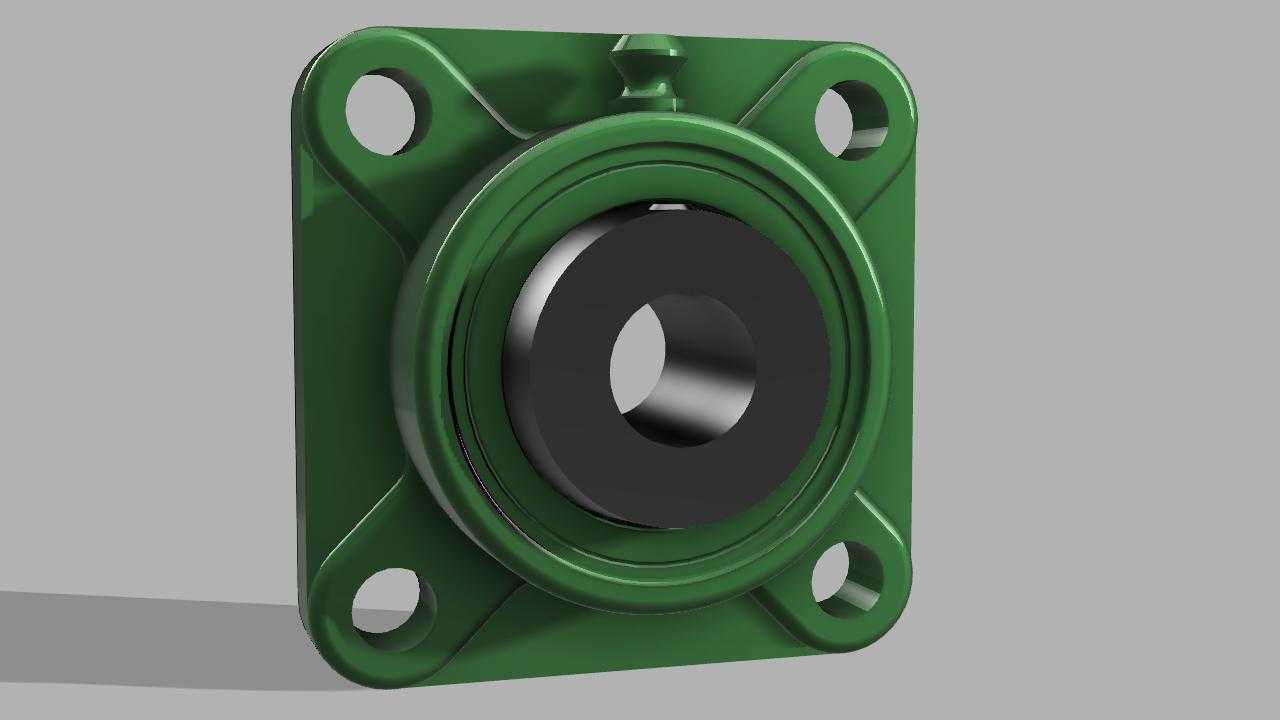

带方形安装法兰的外球面球轴承结构

　　在轻工输送线、小型农机、食品加工设备这类对安装便捷性有要求的传动场景里，这类带方形安装法兰的外球面球轴承是十分常见的支撑部件，它不需要额外加工复杂的轴承座安装位，仅需在设备安装面板上预留对应孔位，通过螺栓穿过法兰四个角的安装孔即可完成固定，大幅降低了中小设备机架的加工难度。从结构功能上看，这类轴承的核心作用是为旋转轴提供径向支撑，同时可补偿一定范围内的轴系对中误差，外球面的轴承外圈与方形座内球面配合，允许轴在安装时存在小角度的偏斜，不会因为机架焊接变形、安装面加工误差导致轴承卡滞、早期磨损，这一特性在现场施工条件有限的农机、物流输送设备装配场景中实用性极强。

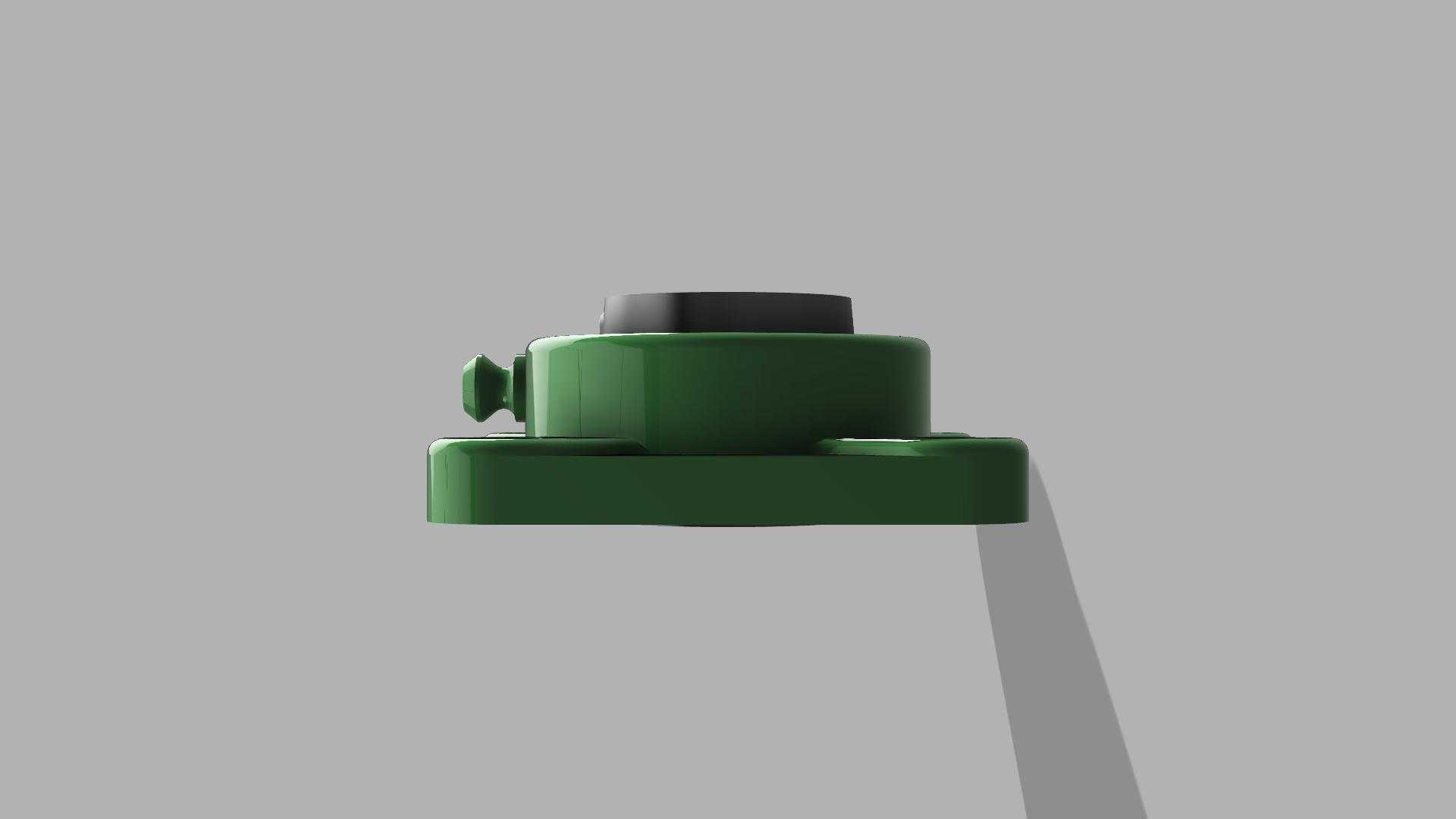

　　设计层面，方形法兰座采用了加厚的凸缘结构，四个安装孔周边做了局部加厚处理，螺栓锁紧时的压紧力可以均匀分散到法兰座本体，避免薄法兰在长期受载后出现安装孔变形、螺栓松动的问题；轴承外圈与座体的配合面预留了适量的润滑脂存储间隙，日常维护时可通过座体顶部的注油嘴补充润滑脂，延长轴承的维护周期。轴承内圈采用了宽内圈设计，相比普通深沟球轴承，内圈与轴的配合接触长度更长，轴在受径向载荷时的支撑刚度更好，可承受一定程度的轻度冲击载荷，适配输送辊筒、小型风机叶轮这类载荷波动不大的旋转部件。

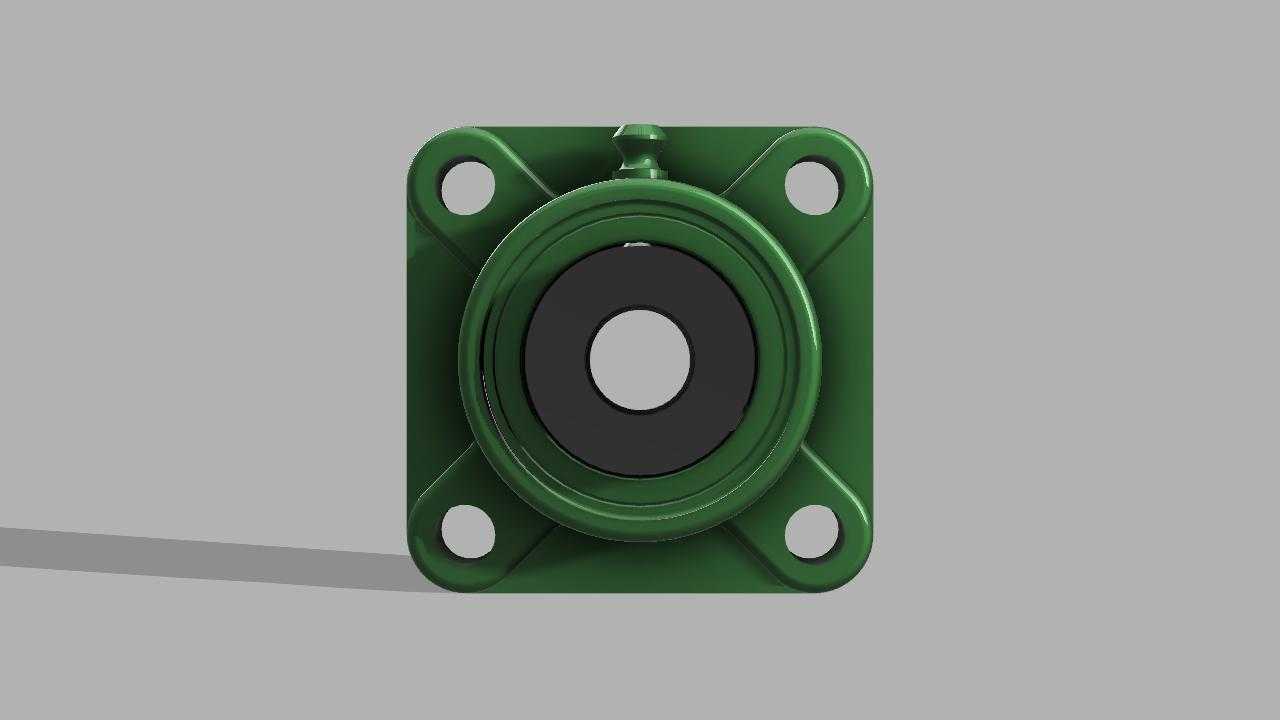

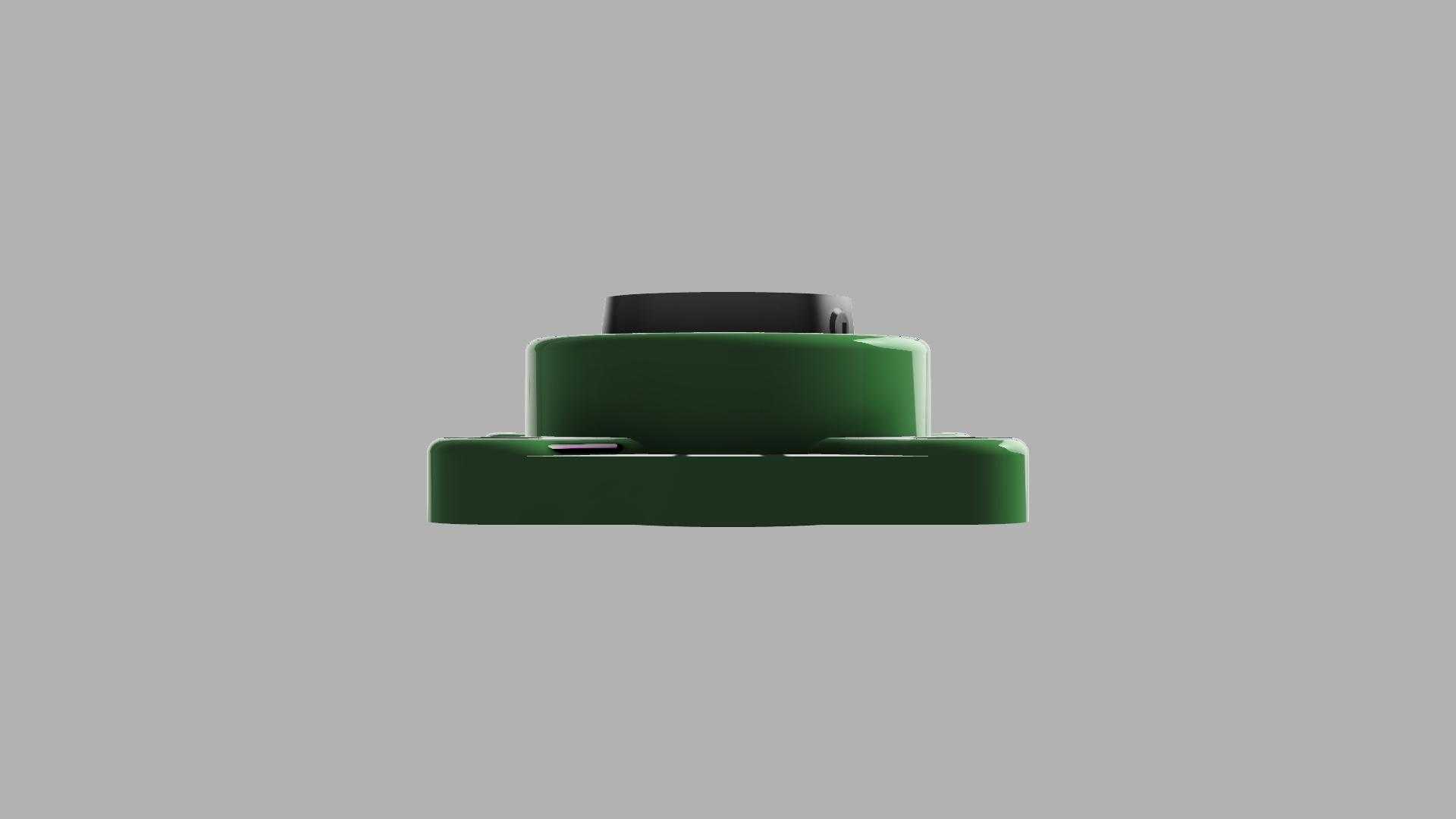

　　从安装边界来看，方形法兰的四个安装孔呈对称分布，孔中心距与同规格的标准方形座轴承完全互换，安装时不需要重新调整轴系的中心高度；法兰座的整体厚度控制在合理范围，不会过多占用设备侧面的安装空间，轴承内孔的公差选用了适合间隙配合的公差带，装配时不需要热装，仅通过顶丝即可将内圈锁紧在轴上，现场拆装更换十分便捷。实际使用中，这类轴承常被用在输送线的辊筒两端支撑、小型包装设备的传动轴支撑、园林机械的旋转刀轴支撑位置，它的密封结构采用了内置的接触式密封圈，可阻挡日常环境中的粉尘、少量飞溅的水汽进入轴承内部，在普通车间、户外轻度扬尘环境下不需要额外加装密封防护结构。

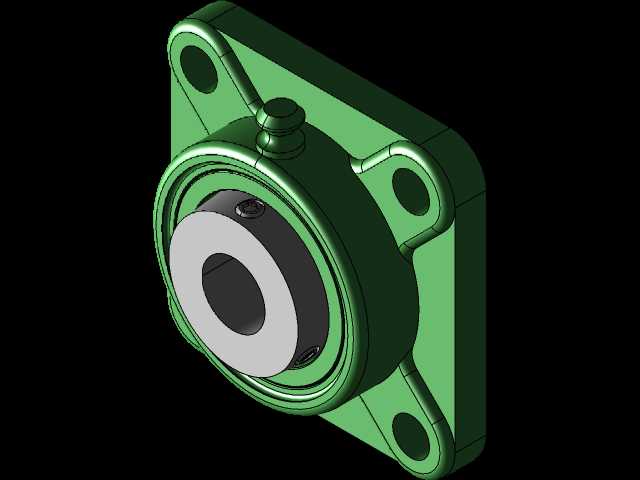

　　设计建模时需要重点关注法兰安装孔的位置度公差，四个孔的中心位置偏差需要控制在标准允许范围内，否则现场安装时会出现螺栓无法穿入的问题；轴承外圈与座体的球面配合面需要保证足够的接触面积，避免局部应力集中导致座体受压开裂；内圈顶丝孔的位置需要避开轴的键槽位置，保证顶丝锁紧时可以顶在轴的实心表面，防止锁紧失效。这类轴承的方形座通常采用铸铁材质铸造后加工而成，表面做喷漆防锈处理，适配多数工业设备的常规使用环境，在有轻度腐蚀的场景下也可更换为不锈钢材质的座体与轴承本体，满足食品、化工类设备的使用要求。
