多类型阀门气密性检测试验台结构

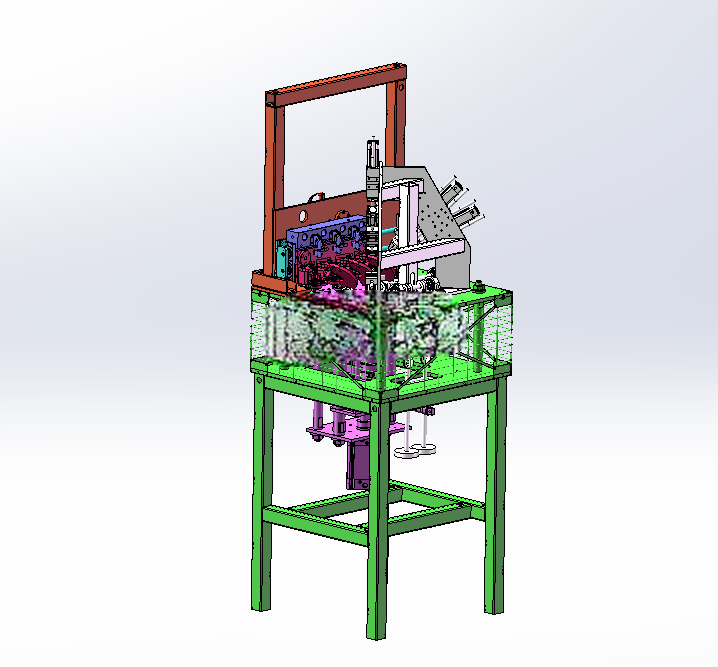

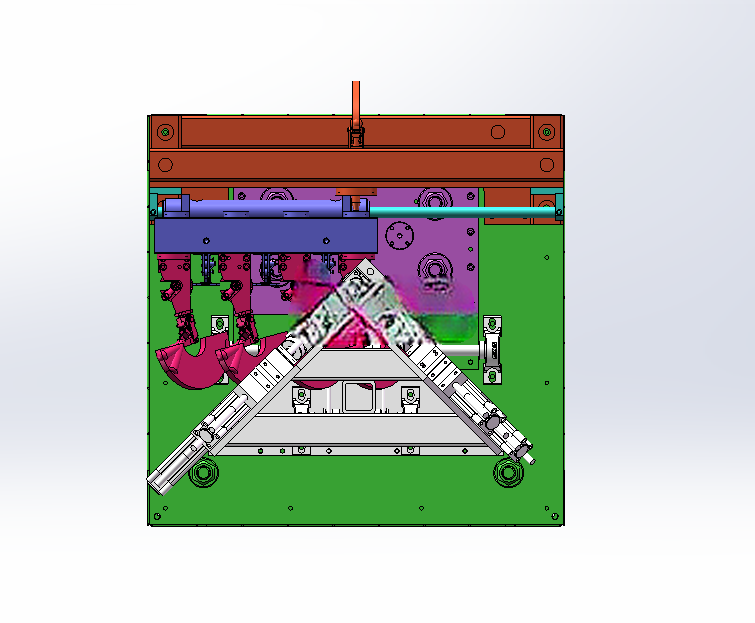

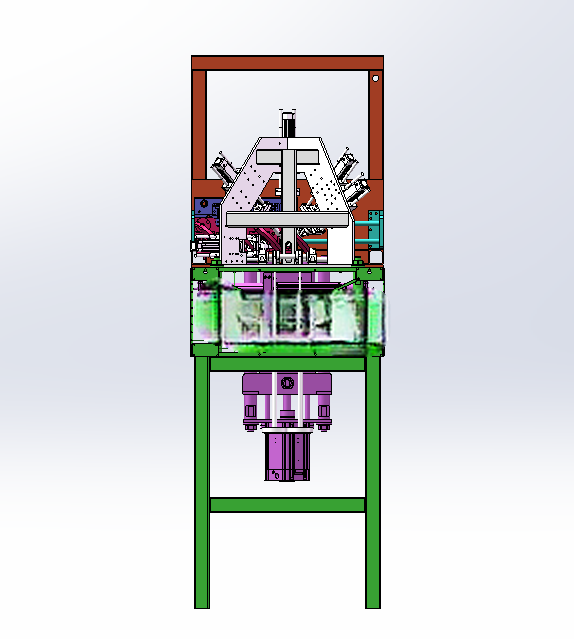

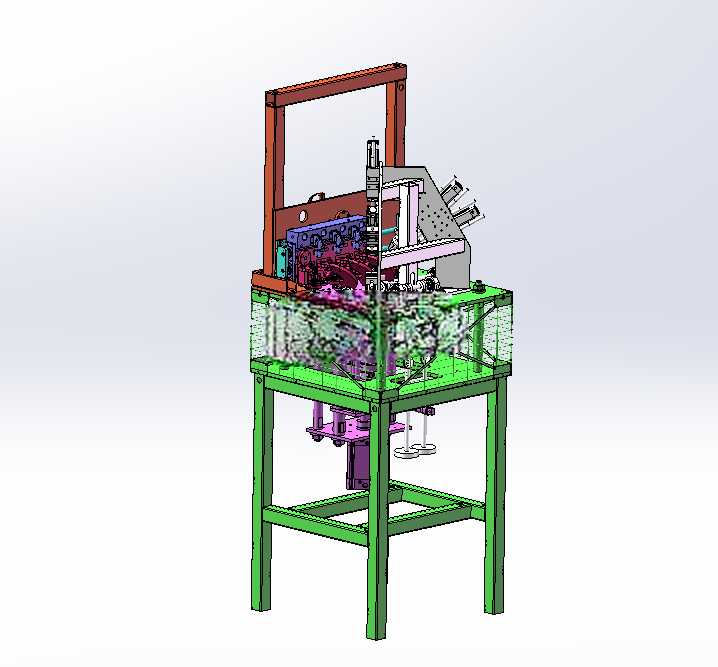

　　在流体控制元件的生产制造环节，阀门出厂前的密封性验证是把控产品质量的核心工序，直通式截断阀、三通换向阀、止回类阀门作为管路系统中应用占比极高的品类，其密封性能直接决定后续管路输送介质时是否存在跑冒滴漏风险，尤其在燃气、高压输水、化工流体输送场景下，微小的泄漏都可能引发安全隐患或物料损耗，这类阀门气密性测试平台正是为匹配该类检测需求设计的专用工装设备。从实际产线布局来看，该测试台采用立式框架承载结构，底部为方管焊接成型的支撑机架，四根竖直支撑腿搭配横向连接横梁，整体安装 footprint 控制在1200mm×1000mm范围内，机架底部预留M16膨胀螺栓安装孔位，可直接固定在混凝土地面或车间钢制平台上，设备总高度控制在2100mm，适配常规车间3米以上层高的安装环境，无需额外开挖地坑或做特殊地基处理，对接产线时可直接布置在阀门装配工序的末端工位，与装配线出料端通过短距辊道衔接，减少工件转运的辅助时间。设备上部的测试舱区域采用模块化布局，框架顶部设置多组压紧驱动单元，可根据待检测阀门的接口规格、外形尺寸快速更换适配的压头工装，测试时工件放置在下部定位工装座上，上部压头下行压紧阀门两端的密封面，形成封闭的测试容腔，既可以向容腔内充入设定压力的压缩空气，通过压降变化判定阀门的整体密封性能，也可预留氦检接口对接氦质谱检漏仪，实现微漏级别的泄漏率定量检测，覆盖从低压水阀到中高压工业阀门的不同检测精度需求。

　　设计过程中充分考虑了不同规格阀门的兼容适配性，下部定位工装采用快换式结构，更换不同通径阀门的定位座仅需松开两组锁紧手柄即可完成，无需拆卸大量连接螺栓，单款工装切换时间控制在5分钟以内，适配DN15到DN100通径范围内的常见直通、三通、止回阀检测需求。测试舱周边设置透明防护挡板，既可以观察测试过程中工件的状态，也能在高压测试出现异常时起到防护作用，避免高压气体或工件飞出造成人员伤害。设备的气路控制元件全部集成在机架中部的安装板上，压力调节阀、截止阀、压力传感器按气路流向依次排布，布线布管全部走机架内部的走线槽，外部无裸露管线，避免长期使用过程中管线被工件磕碰损坏，同时也方便后期维护时排查气路故障。

　　从结构受力角度来看，上部压紧单元的安装横梁做了加厚处理，在最大1MPa测试压力下，横梁的形变量控制在0.1mm以内，避免压头倾斜导致密封面压合不严出现测试误判的情况。下部的工件支撑座设置了可调式定位销，针对带法兰的阀门可以通过定位销快速找正工件位置，针对螺纹连接的阀门也可以更换对应的螺纹接头工装，实现快速装夹。该测试台既可以作为 standalone 的检测工位单独使用，也可以通过预留的IO信号接口对接产线的PLC控制系统，实现工件到位自动压紧、自动充气、保压计时、判定结果、自动松夹的全流程自动化检测，减少人工操作带来的测试误差，单工位的测试节拍可根据阀门的保压要求调整，常规0.6MPa气压下保压30秒的测试流程，单小时可完成80件以上的工件检测，匹配中小批量阀门生产的产能需求。

　　在实际使用场景中，这类测试台还可以根据客户的检测需求扩展浸水测试功能，在测试舱下部加装可升降的水槽，充气后将工件浸入水中观察气泡位置，直观定位泄漏点，方便工艺人员追溯阀门的密封缺陷来源，针对性调整装配或加工工艺。设备的整体结构没有冗余的设计，所有承载部件都经过受力校核，运动部件全部设置了硬限位保护，避免压头下行超程损坏工件或设备本身，气动回路中设置了安全阀，当进气压力超过设定阈值时自动泄压，保障设备运行的安全性。
