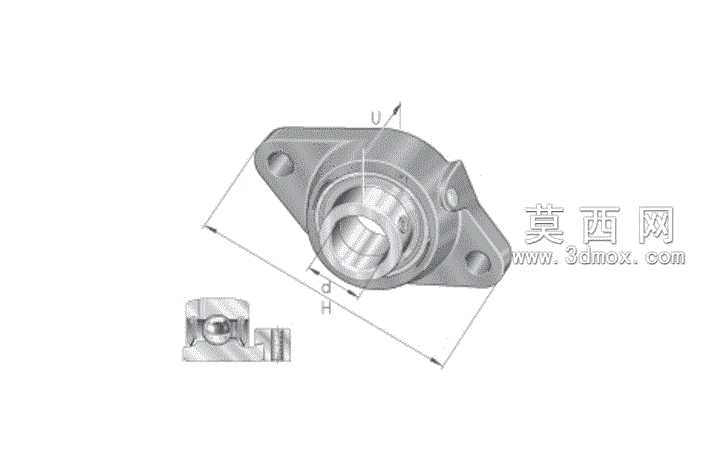

菱形法兰式带座外球面轴承三维建模作品

本作品为菱形法兰式带座外球面轴承的三维建模成果，建模过程以工业实际应用的标准安装尺寸为核心依据，首先通过草图绘制完成菱形安装法兰的轮廓构建，精准定位两个对称安装孔的中心距、孔径以及法兰本体的厚度参数，确保后续装配环节中安装适配性符合通用机械的安装规范。轴承主体部分采用回转体建模逻辑，先绘制轴承内圈、外圈的半剖面轮廓，通过旋转命令生成基础环体结构，再对内圈的锁紧定位结构、外圈与轴承座的配合球面进行细节特征处理，还原外球面轴承可自适应调心的结构特性，同时对轴承内部的滚动体、保持架结构做了符合工业标准的简化建模，既保证结构展示的完整性，也兼顾模型在装配场景下的运行流畅度。轴承座部分的建模重点处理了与轴承外圈配合的球面内腔、两侧安装耳的加强过渡圆角，以及座体表面的铸造拔模斜度，通过圆角、倒角命令对所有锐边做工艺化处理，还原铸造轴承座的真实工艺特征。材质渲染环节，针对铸铁材质的轴承座设置了带有细微颗粒质感的哑光灰铸铁材质，调整材质的粗糙度、反射率参数还原铸铁件的表面质感；轴承的钢质滚道、滚动体部分设置了高反射的金属铬材质，通过细微的划痕纹理贴图模拟轴承加工后的表面磨削痕迹，安装孔内壁做了轻微的粗糙度调整还原钻孔加工的表面特征。整体建模过程严格遵循机械设计的参数规范，所有配合尺寸均预留了合理的装配公差间隙，模型可直接用于传动机构的装配仿真、设备展示动画制作以及机械设计教学演示场景，结构拆分清晰，特征参数可编辑，能够适配不同规格同类型轴承座的参数化修改需求，完整还原了该类带座轴承紧凑易安装、可自适应补偿轴系对中误差的结构优势。
