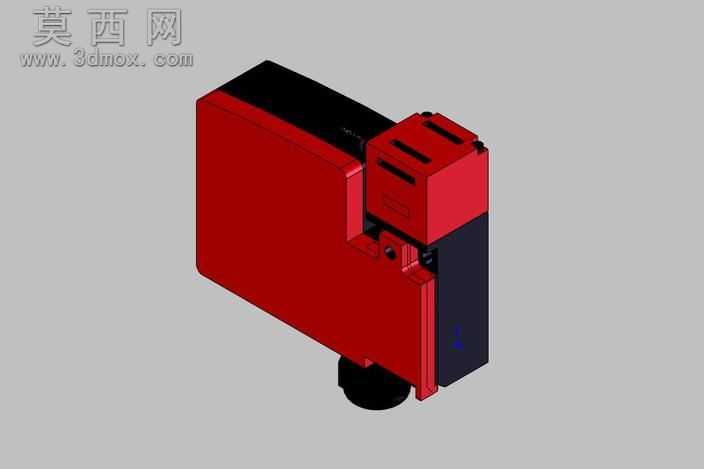

红色光电式传感器组件三维结构设计

本作品为工业用光电式传感器组件的三维建模设计，建模过程依托主流三维CAD软件完成，整体采用自底向上的装配建模思路，先分别构建各个独立零件的实体模型，再按照实际装配约束关系完成整体组件的拼接，确保各部件的配合间隙、安装定位完全符合工业传感元件的实际尺寸规范。外观材质设计上，主体外壳部分采用哑光红塑材质参数设置，模拟工业传感器常用的阻燃ABS工程塑料质感，调整漫反射、粗糙度参数还原塑料表面的细微磨砂质感，避免过度反光带来的不真实感；侧边及顶部的黑色部件采用半哑光黑塑材质，底部黑色圆柱安装部位设置为橡胶减震材质，模拟传感器安装时的缓冲密封结构，侧面深色区域设置为半透明PC材质，用于模拟传感器的信号发射接收透镜区域，通过调整材质的折射、透明度参数，还原光学元件的通透质感。结构设计层面，整体组件分为主体壳体、上端接线模块、侧边安装固定结构、底部感应端头四个核心部分，主体壳体为方正的盒式结构，边角做了工业产品常用的小圆角过渡处理，避免尖锐棱角带来的安全隐患；上端接线模块设置了对应的接线槽位与卡扣结构，还原实际传感器的接线安装结构，侧边设置了对应的安装定位凸台与固定孔位，可适配标准工业导轨安装或螺丝固定安装需求；底部的圆柱端头为感应检测端，与主体壳体之间设置了对应的卡扣连接结构，还原实际产品的可拆卸维护结构。建模过程中对所有的卡扣、槽位、安装孔都做了精确的尺寸约束，确保各个零件之间不存在干涉问题，整体装配完成后可清晰展示该类光电传感器的完整装配关系与外部结构特征，可用于工业检测类元件的结构展示、安装模拟以及相关教学演示场景，渲染阶段采用均匀的工业产品展示布光，多角度呈现产品的结构细节与材质特征，清晰区分不同功能部件的外观差异，让观看者可以直观理解该传感组件的结构组成与各部分功能分区。
