工业生产配套重载钢结构操作平台

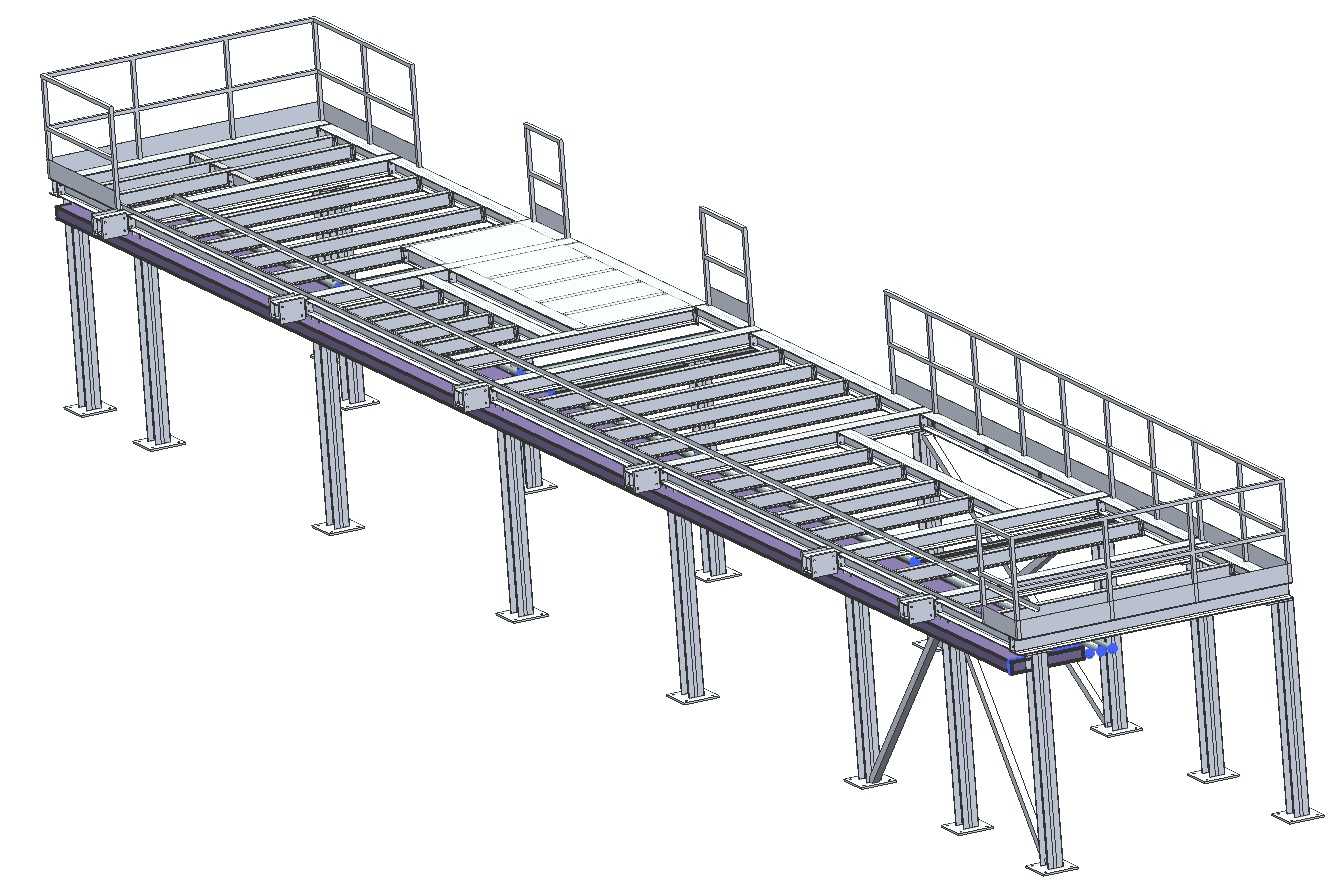

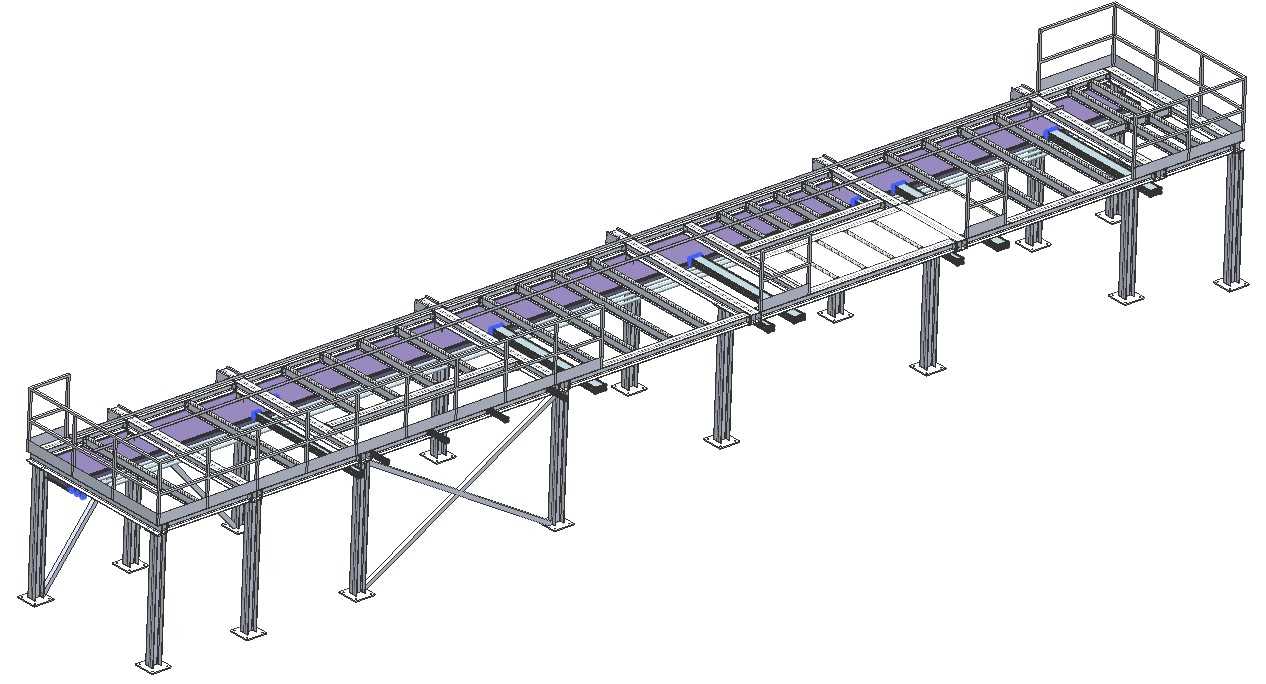

　　这套钢平台结构主要面向冲压、焊装等多工位联线生产场景搭建，核心作用是在生产设备上方搭建稳定的人员操作、设备巡检与管线布设承载结构，解决地面工位排布紧凑时，设备顶部维护、阀组操作、线缆桥架铺设无可靠作业面的问题。从结构布局来看，平台采用多组H型钢作为主支撑立柱，立柱底部与地面预埋钢板通过螺栓刚性连接，单根立柱的轴压承载预留了1.5倍以上的安全余量，可同时承载3-4名巡检人员及附带的工具重量，同时支撑面预留了液压管线、气动管路、线缆桥架的铺设卡槽，所有走管位置都做了圆角包边处理，避免管线长期震动磨损外层护套。平台的主横梁采用双拼槽钢焊接结构，横梁与立柱之间通过高强度螺栓加焊接三角筋板加固，相邻横梁的间距控制在800mm以内，上方铺设的花纹钢板面板与横梁采用段焊固定，面板表面的防滑纹路深度不小于1.5mm，即使表面沾有切削液、润滑油也能保证作业人员行走不打滑。平台临边位置设置了高度1200mm的防护栏杆，栏杆中间设置两道横杆，底部设置100mm高的挡脚板，所有栏杆连接处都做了满焊处理，避免人员巡检时工具、小零件从平台边缘掉落砸伤地面作业人员。

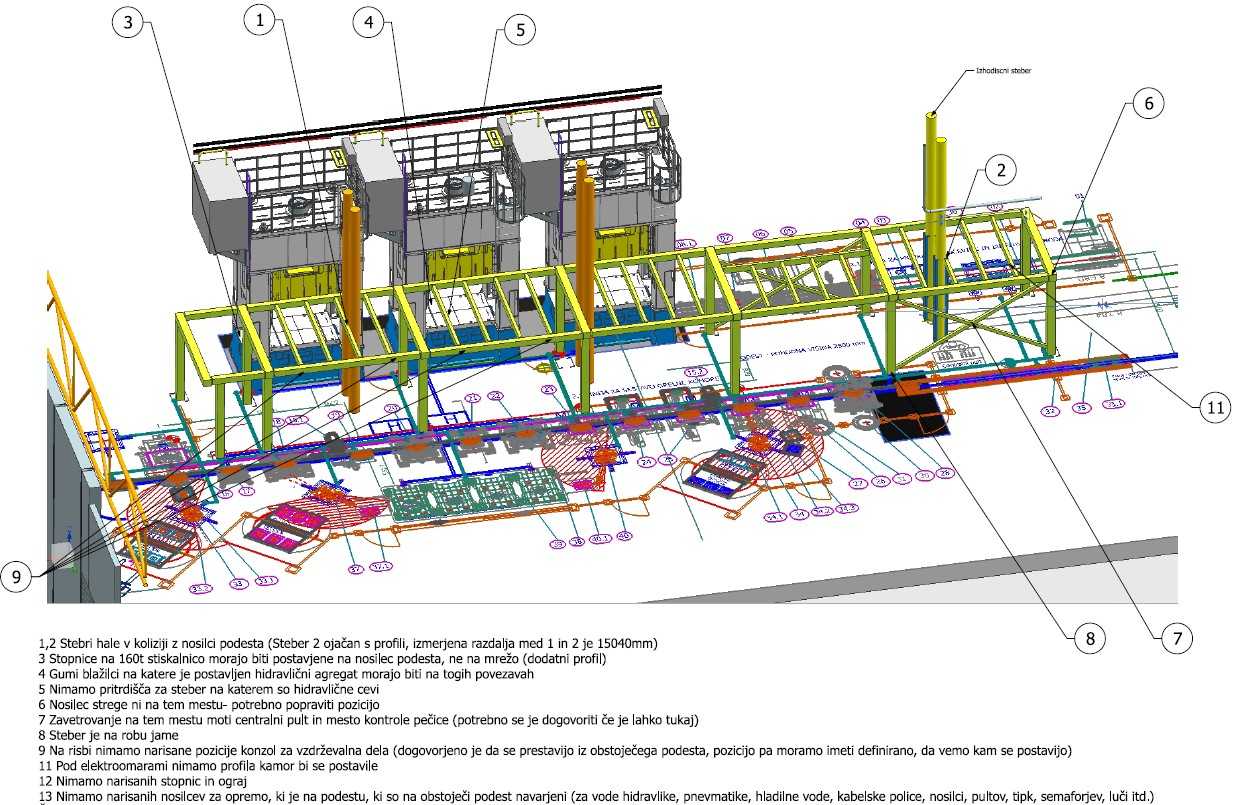

　　设计过程中优先考虑了与下方生产设备的安装避让，所有立柱的排布位置都避开了设备的吊装口、维护门、物料输送通道，平台下方的净空高度完全满足物料周转车、自动化输送线的通行要求，不会对原有生产线的物料流转造成干涉。平台上设置的多处开口对应下方设备的操作工位，开口边缘设置了可翻转的安全盖板，不需要操作时盖板闭合保持平台面平整，需要对设备顶部参数调整、易损件更换时翻开盖板即可作业，开口旁预留了工具临时放置的搁板，搁板边缘做了凸起挡边，防止工具滑落。整套结构的连接节点全部采用标准化设计，同规格的立柱、横梁、栏杆部件都可以互换，现场安装时不需要额外做二次切割加工，只需要按照定位标记依次拼接紧固即可，大幅缩短现场安装的周期。

　　考虑到生产车间长期存在切削液雾气、焊接烟尘的腐蚀问题，所有钢结构部件表面都做了抛丸除锈后喷防锈底漆加面漆的处理，焊缝位置额外做了防锈涂层加厚，避免长期使用出现锈蚀影响结构强度。平台的一端设置了斜爬梯连接地面，爬梯的踏步采用防滑花纹钢板制作，踏步间距控制在200mm以内，爬梯两侧同样设置防护扶手，扶手表面做了防滑包胶处理，方便人员上下抓握。爬梯与平台的连接位置做了加强筋加固，可同时满足两人相向通行的宽度要求。平台上还预留了小型设备的安装孔位，后续如果需要在平台上加装照明灯具、监控设备、管线分线盒，不需要额外在结构上钻孔，直接利用预留孔位安装即可，不会破坏原有结构的受力完整性。

　　在管线布设的设计上，平台下方设置了分层的管线托架，强电、弱电、液压、气动管线分槽铺设，不同类型管线之间预留了足够的安全间距，避免液压管路泄漏时喷溅到线缆上引发安全隐患，托架每隔500mm设置一个固定管卡，避免设备运行时的震动导致管线移位、接头松动。整套结构的受力计算充分考虑了车间地面可能存在的不均匀沉降问题，每个立柱底部都设置了可调高度的支撑脚，安装时可以根据地面实际标高微调立柱高度，保证整个平台面的水平度误差控制在千分之二以内，避免平台倾斜导致人员行走绊倒、设备放置不稳的问题。
