双击过流涡轮横流发电装置结构

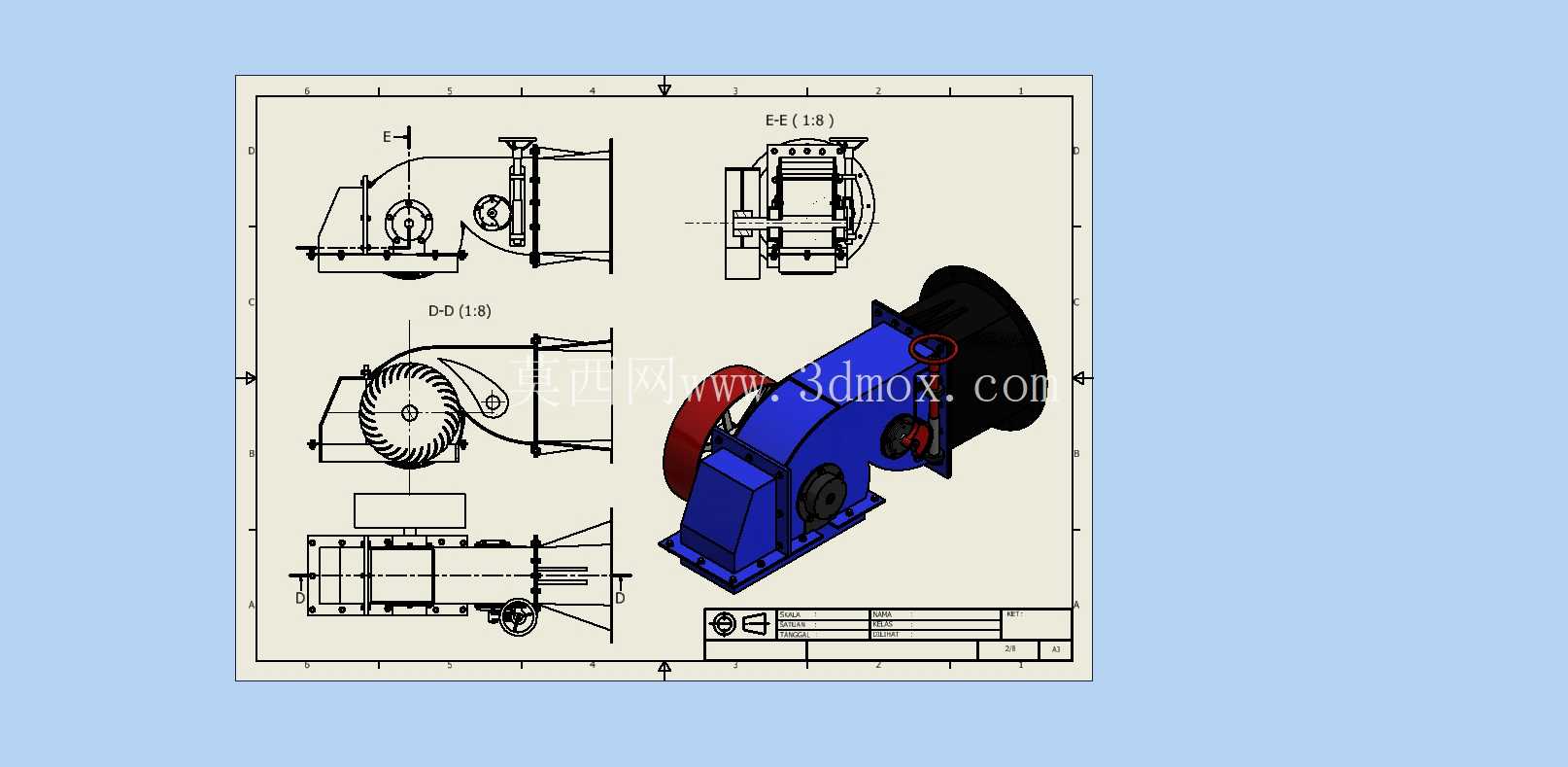

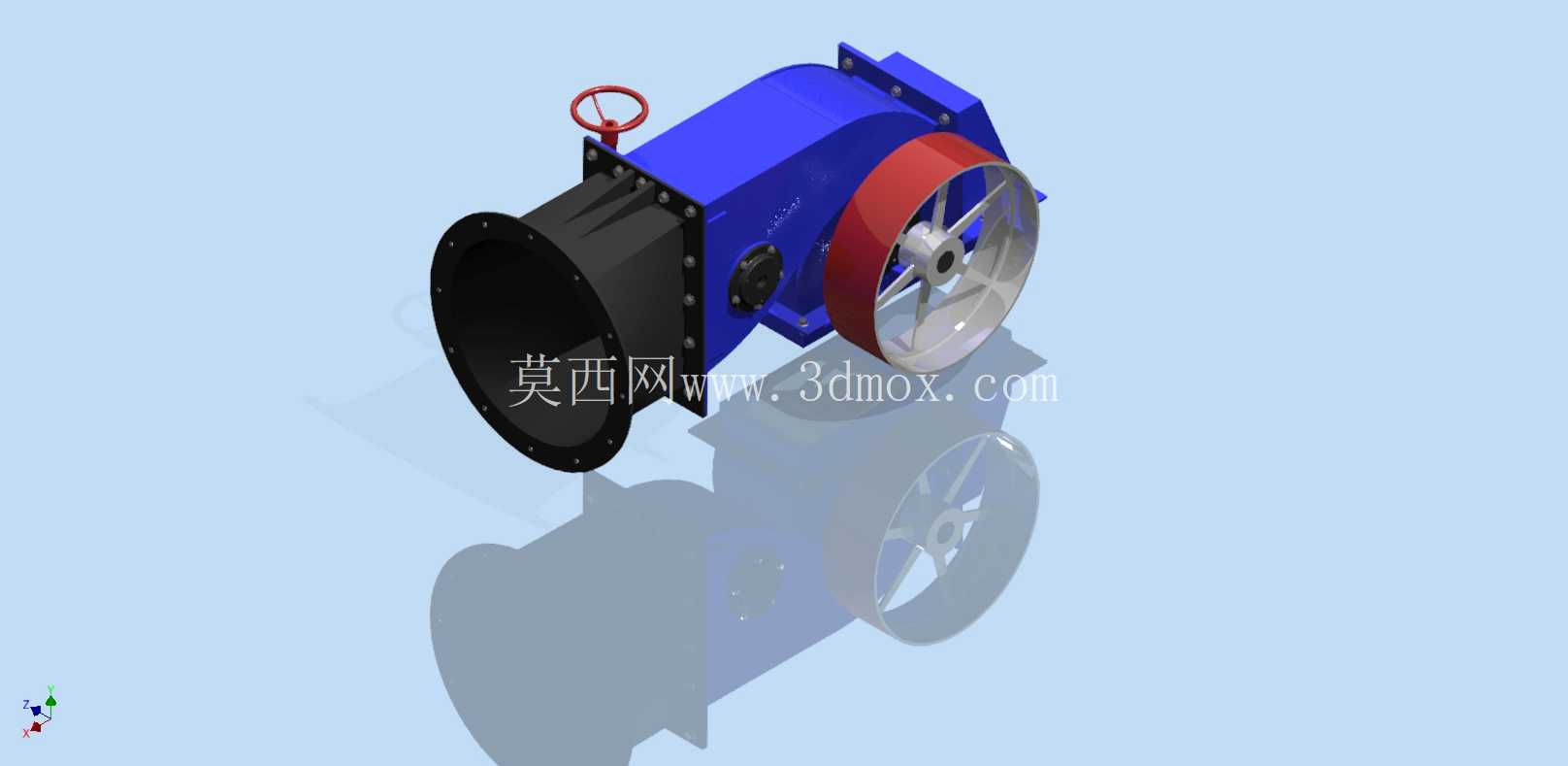

　　这款双击过流的涡轮横流装置，核心适配中小流量的水力发电场景，在偏远山区零散径流、小型灌区跌水、山区溪流微水电项目里应用优势突出，不像冲击式水轮机对水头落差要求苛刻，也不像轴流式机组对流量稳定性要求高，在流量波动较大、水头偏低的中小型水能利用场景里，能保持稳定的出力效率。从结构设计逻辑来看，机组采用卧式布置的整体式机壳结构，蓝色涂装的焊接机壳承担过流通道、转轮支撑、安装基座三重功能，进水端设置的大直径法兰接口，可直接对接引水压力管道，法兰端面预留的密封槽能适配常规橡胶密封垫，满足低压输水的密封要求，避免引水段的水量渗漏损失。

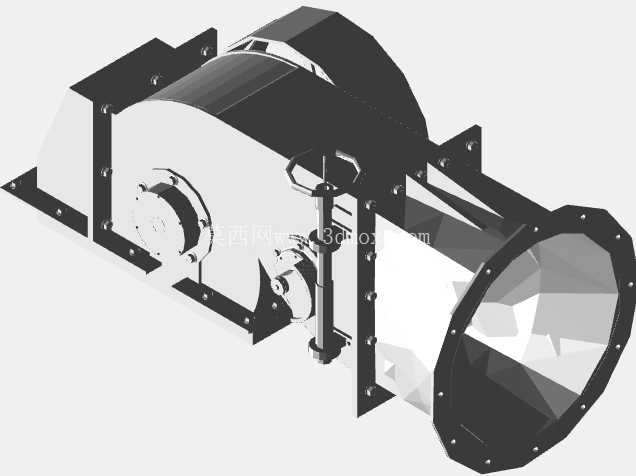

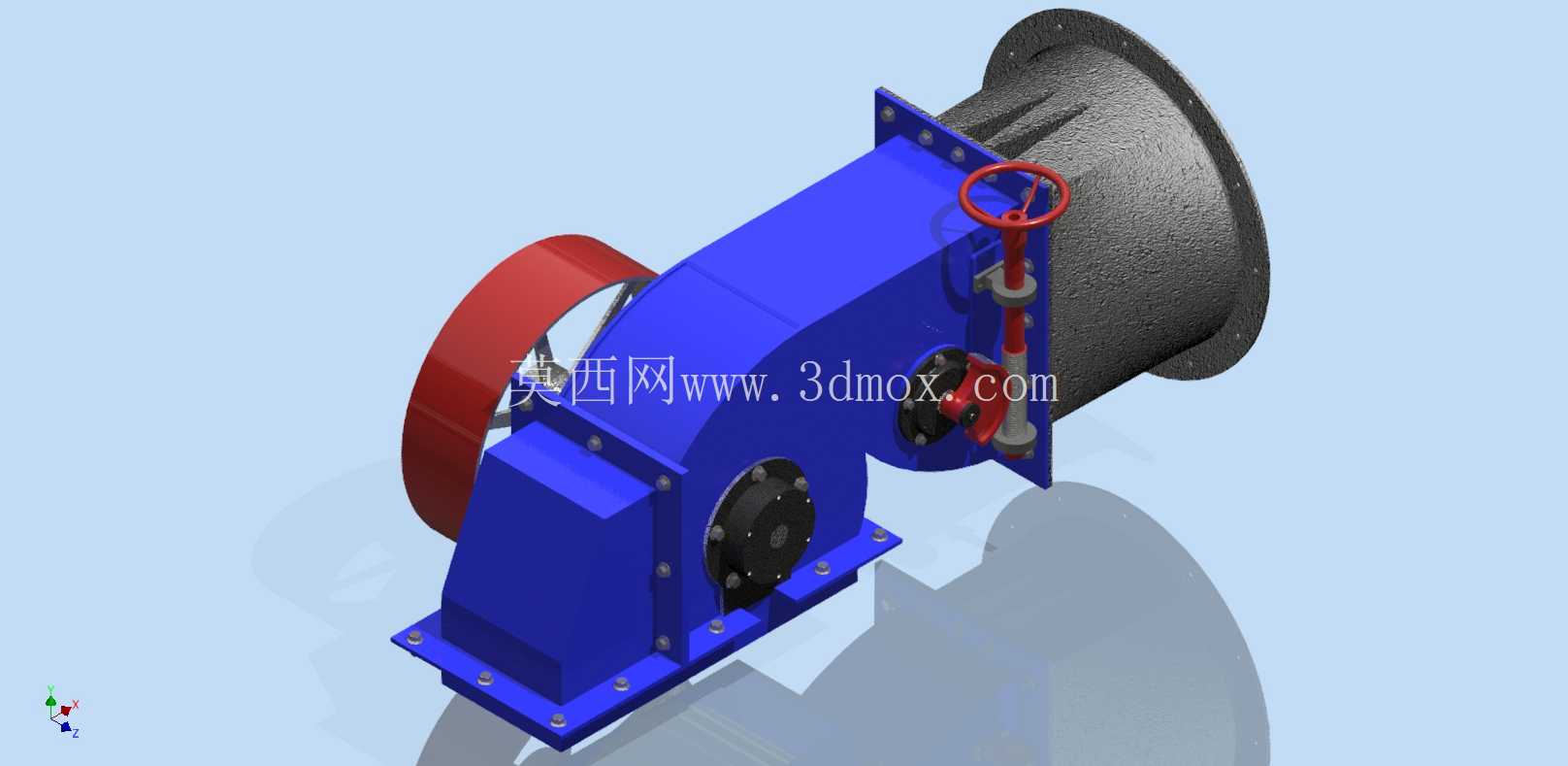

　　进水侧设置的手动闸阀采用手轮驱动结构，阀杆通过支架固定在机壳侧壁，可在检修或机组启停阶段截断来水，阀板的过流截面与机壳内流道完全匹配，全开状态下不会产生额外的流阻损失。转轮部分采用横流布置的鼓式结构，水流第一次穿过转轮叶片推动转轮旋转做功后，会在机壳内流道的导向下第二次穿过转轮叶片区域，再次释放水能，这种双次过流的结构设计，让机组在低水头、小流量的工况下依然能保持较高的能量转换效率，不会因为来水流量偏小就出现出力骤降的问题。机组的动力输出端设置在机壳侧方，外露的红色带轮可通过三角带连接增速机构与发电机，带轮外侧预留的防护罩安装位，可在实际部署时加装安全防护结构，避免运转过程中异物卷入传动部位。

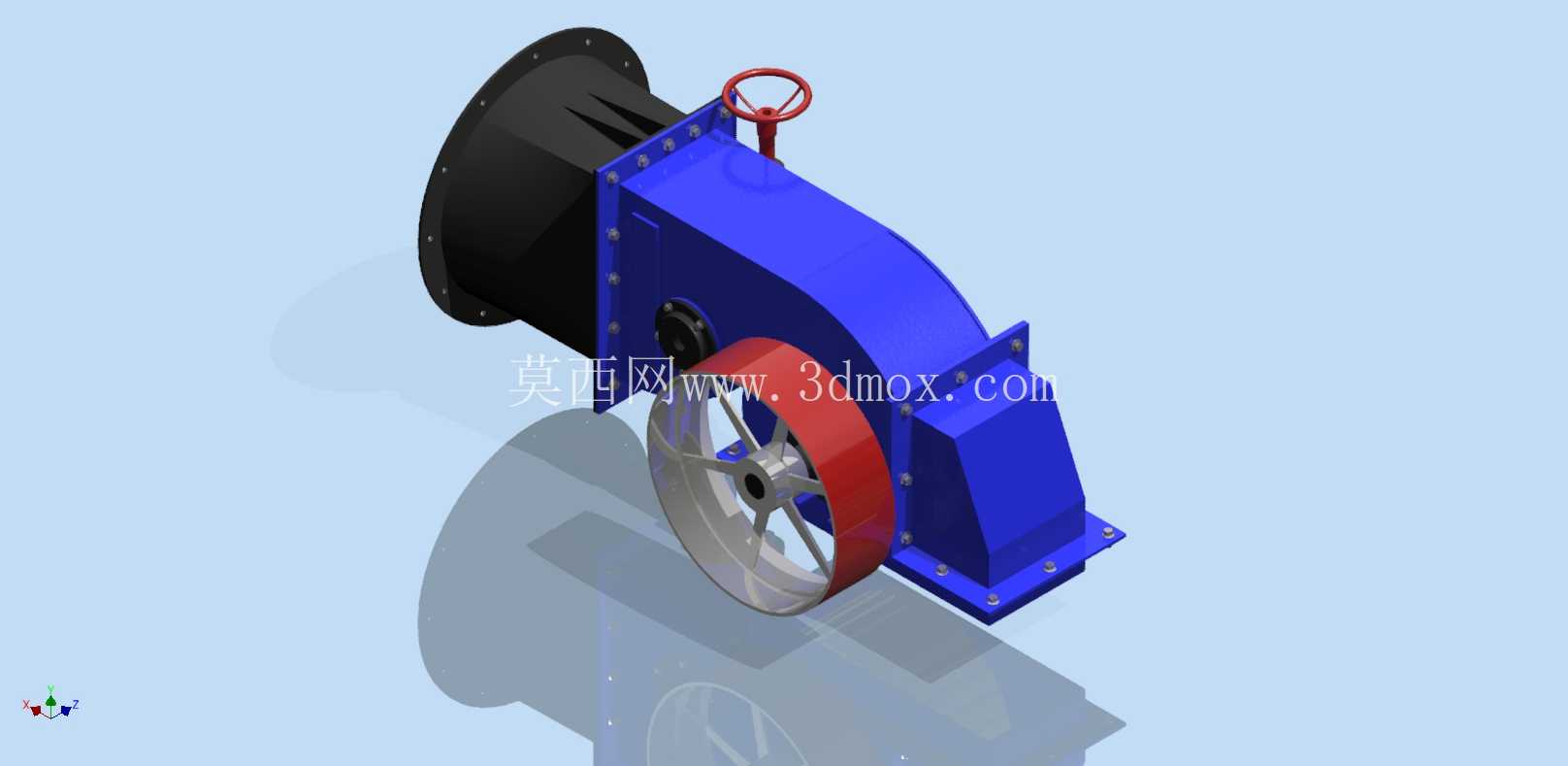

　　机壳底部的一体式安装底座预留了多组螺栓安装孔，安装时可直接通过地脚螺栓固定在混凝土基础上，底座的平面度在建模阶段就做了公差约束，能保证机组安装后转轮与机壳的同轴度，避免运转过程中出现叶片擦碰机壳的问题。从安装边界来看，机组进水法兰的朝向可根据现场引水管道的布置方向做适配调整，整体轴向尺寸紧凑，不需要单独建造大型厂房，在山区小型微水电项目中可大幅降低土建成本。转轮叶片采用圆弧型截面设计，叶片的安装角度经过流场仿真优化，能让水流进入和流出叶片区域时的水力损失降到最低，同时叶片与转轮端盖的连接采用螺栓紧固结构，长期运转出现磨损后可单独更换受损叶片，不需要整体更换转轮，降低后期运维的成本。

　　机壳的过流内壁做了顺滑过渡处理，没有突兀的结构凸起，避免水流在机壳内部形成涡流造成能量损失，同时内壁的圆弧导向结构能让第一次做功后的水流平顺地导向转轮二次过流区域，充分利用水流的剩余动能。手动闸阀的阀杆采用梯形螺纹传动，开关过程平稳，可在运行过程中通过调整阀门开度来控制进水流量，匹配不同的来水条件，实现机组出力的灵活调节，阀杆位置设置的密封填料函，可在长期带压运行状态下避免阀位处漏水。机组的轴承座集成在机壳两侧的端盖结构上，轴承选用密封式深沟球轴承，可承受转轮运转过程中的径向载荷，同时密封结构能避免机壳内的水汽进入轴承内部，延长轴承的维护周期。在实际选型应用中，这类机组特别适合零散分布的小型水能资源开发，不需要修建高坝大库，只需要通过简单的引水渠将水流引入机组即可发电，对于远离电网的山区散户、小型野外作业站点的供电需求适配性极强。建模过程中对所有装配配合面都做了干涉检查，转轮与机壳内壁之间保留了均匀的运转间隙，既不会因为间隙过大造成漏水损失，也不会因为间隙过小导致运转卡滞，所有连接螺栓的规格、安装位置都符合通用机械设计标准，实际加工制造时可直接选用标准紧固件，不需要定制特殊连接件。
