积木式同步啮合换挡齿轮传动结构

　　这套同步啮合齿轮传动结构，核心是实现动力传输过程中无冲击的挡位切换，区别于传统滑动齿轮换挡的打齿、顿挫问题，其啮合动作发生在转速已完成同步的待啮合齿轮副之间，能大幅降低换挡操作的施力需求，同时减少齿轮端面的冲击磨损，延长传动组件的服役寿命。从应用场景来看，这类结构除了在民用手动挡乘用车辆的变速箱中大规模应用外，也常被改装适配到小型教学演示台架、模块化积木式机械实训装置、小型低速代步车辆的传动系统中，甚至部分定制化的小型工业传动线需要多挡位变速输出时，也会参考这套同步啮合的逻辑做适配改型。

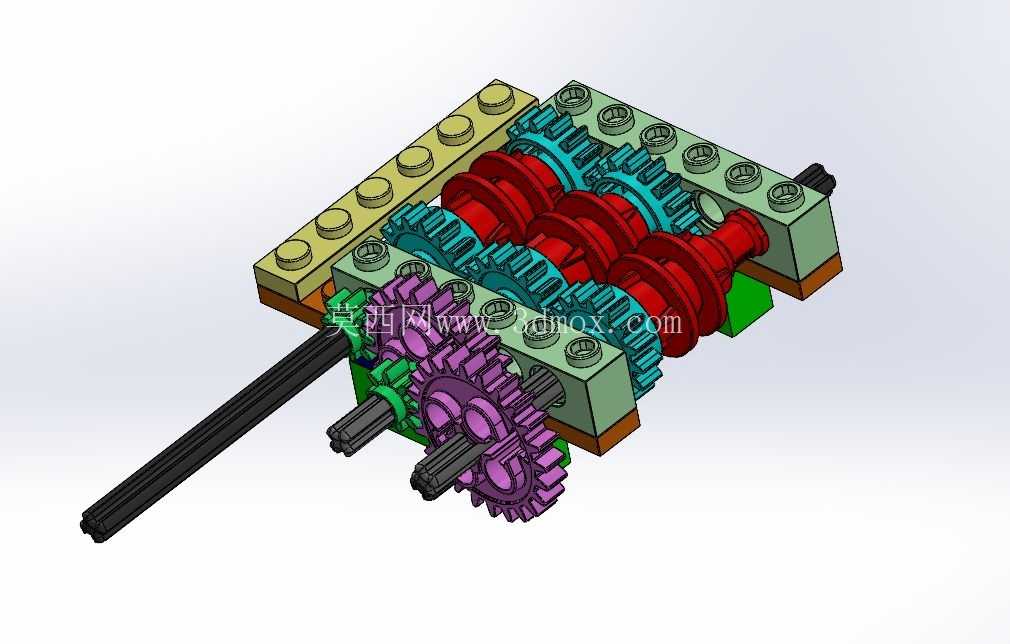

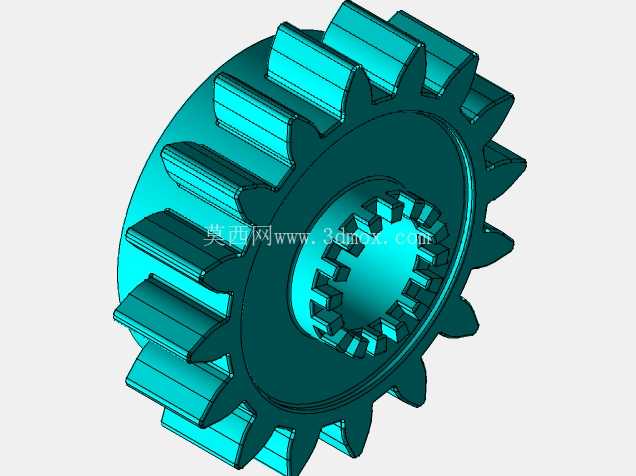

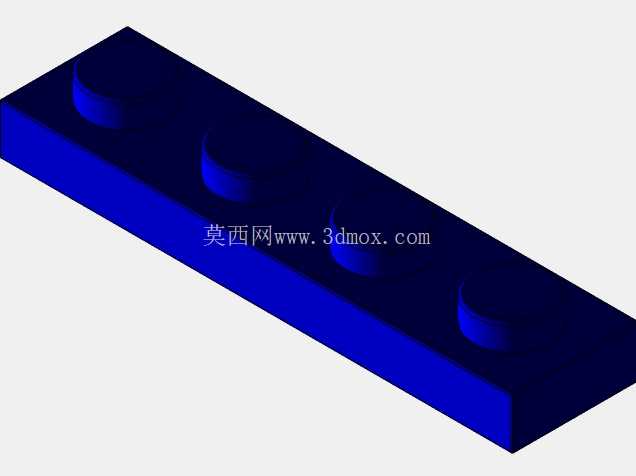

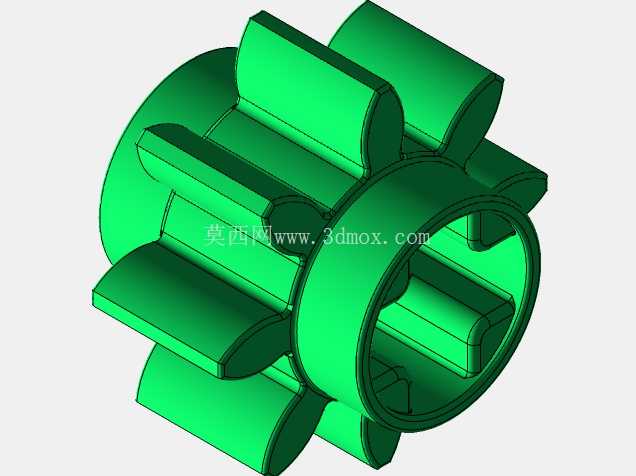

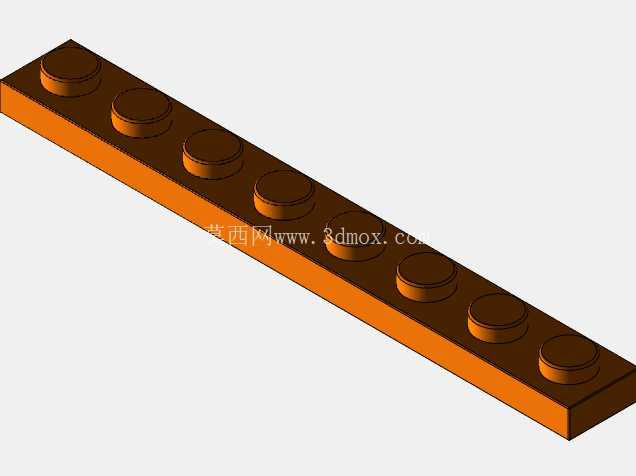

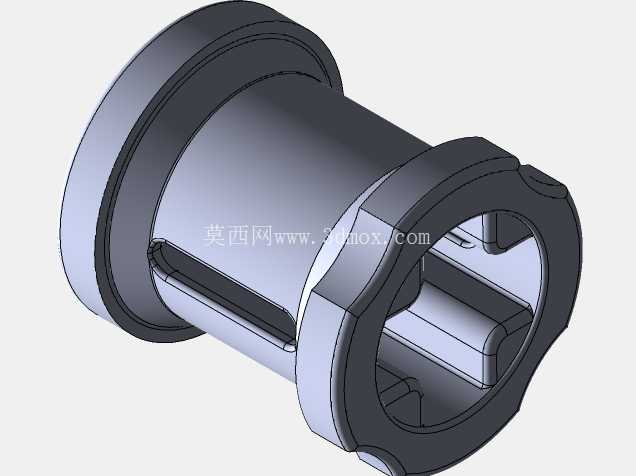

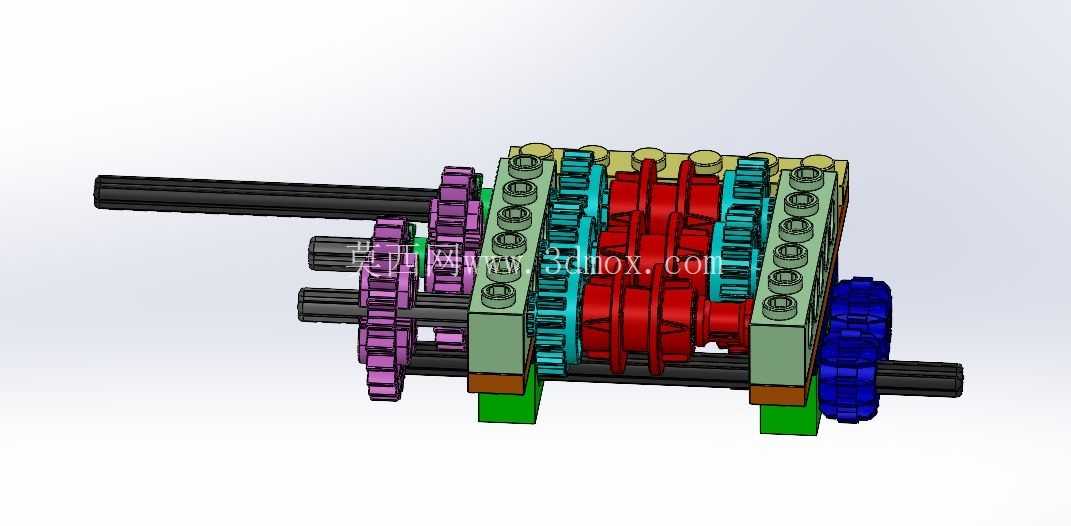

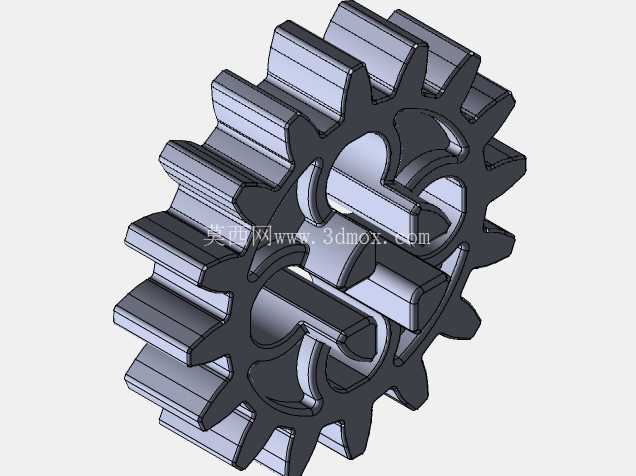

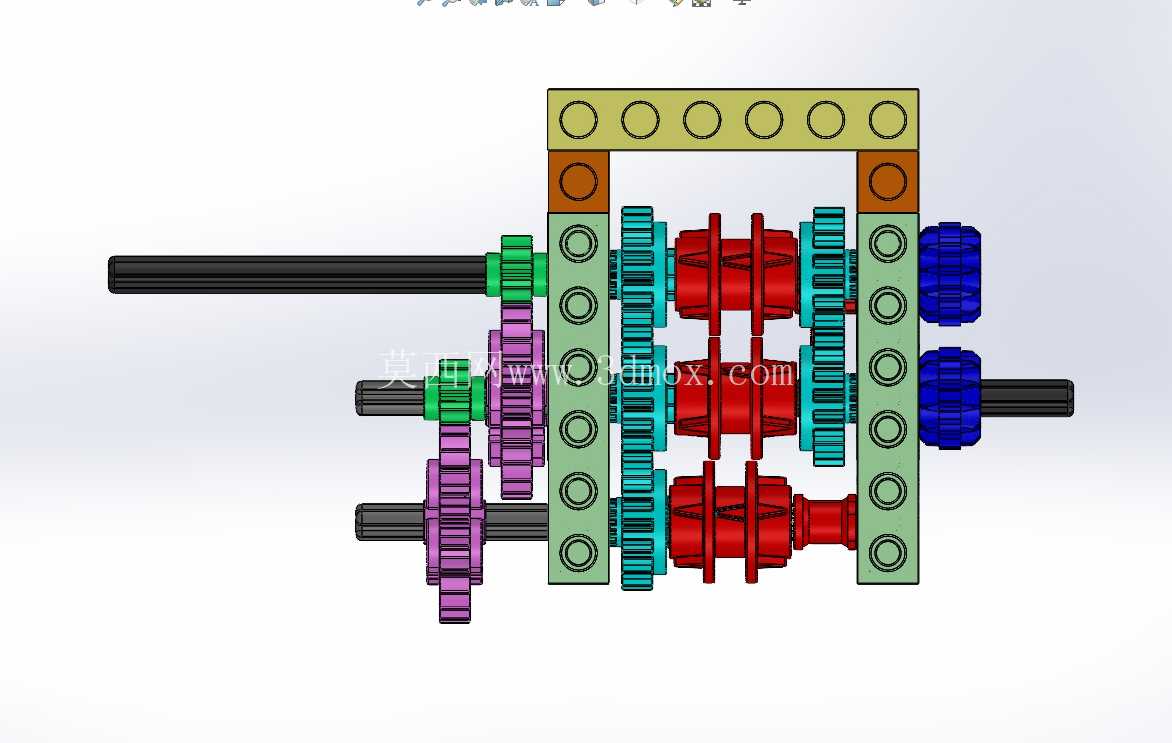

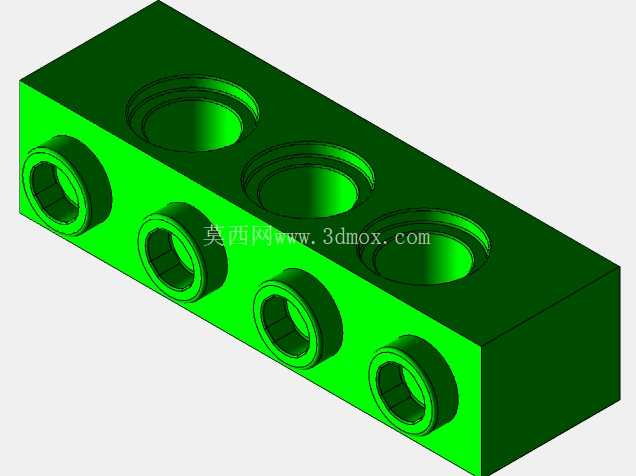

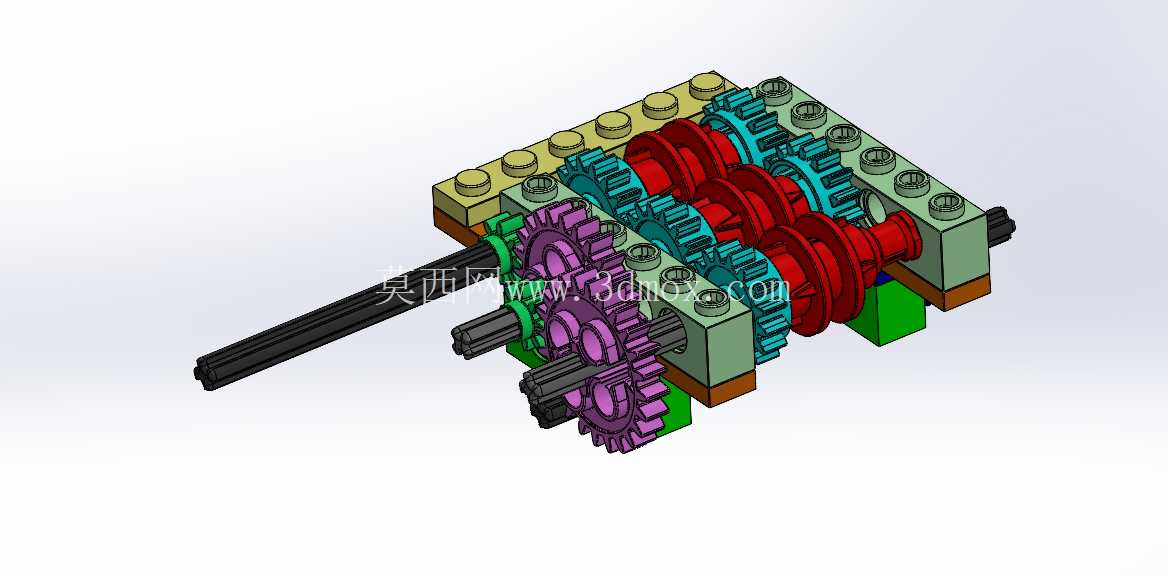

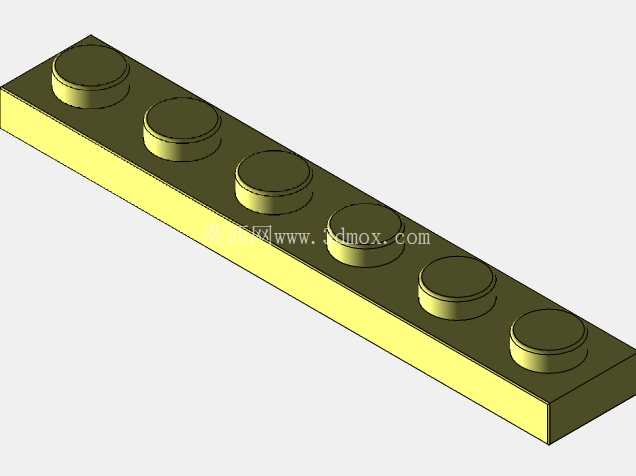

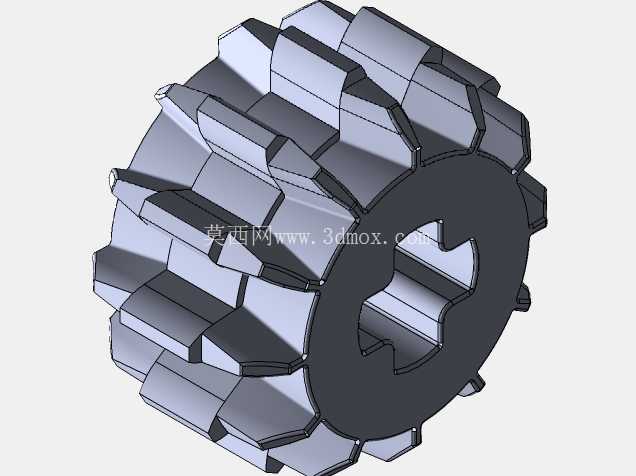

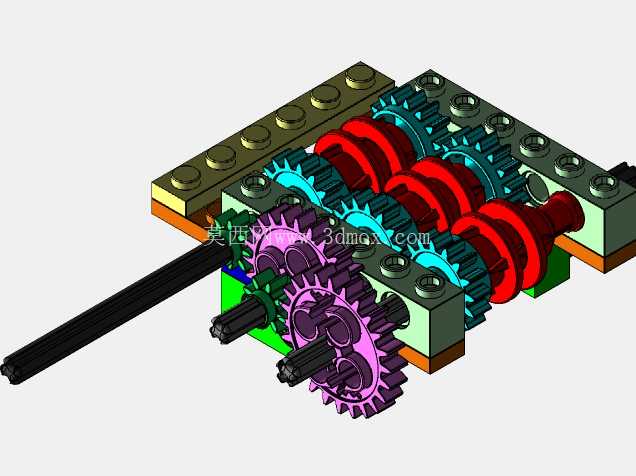

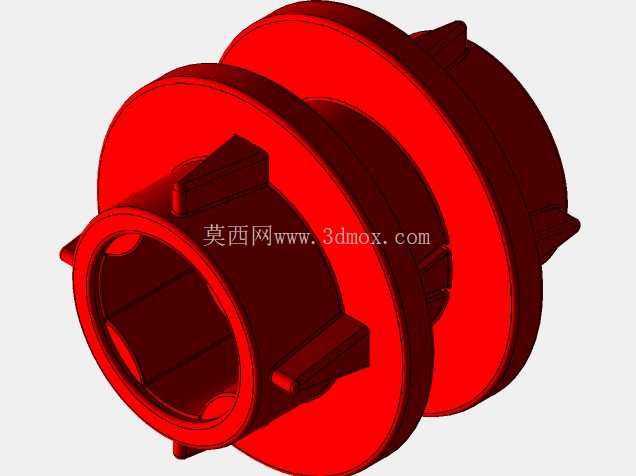

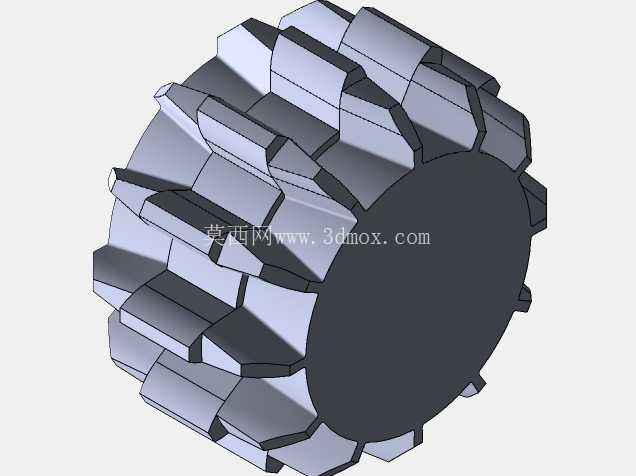

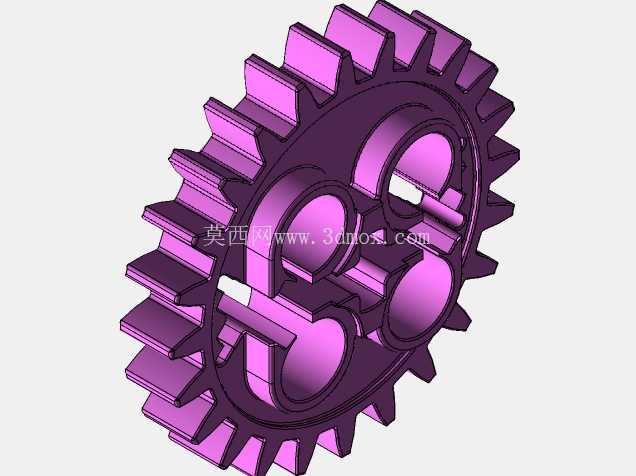

　　从结构设计逻辑来看，这套模型还原了同步啮合机构的核心布局：输入轴与输出轴呈平行排布，多组不同齿数比的常啮合齿轮副空套在对应轴段上，日常动力传递时，空套齿轮仅随啮合的对应齿轮做随动转动，不与轴体形成硬连接；换挡动作触发时，同步器组件先通过摩擦锥面的接触，带动待啮合的齿轮转速与轴体转速快速趋同，待两者转速差消除后，结合齿圈平顺滑入啮合位置，完成动力传递路径的切换，整个过程不会出现齿轮端面硬碰撞的打齿问题。模型中特意采用了分色设计区分不同功能的组件：紫色大模数齿轮为低速挡输出齿轮，对应大传动比的低速大扭矩输出工况；红色轴段为同步器安装的核心轴段，承载换挡时的同步摩擦载荷与扭矩传递载荷；蓝绿色齿轮组为不同速比的常啮合传动齿轮，对应不同挡位的转速转换比；基座部分采用了类积木的凸点安装结构，方便在实训台架或者模块化搭建场景中快速固定，不需要额外设计复杂的安装基座，适配教学演示时快速拆装、反复组合的需求。

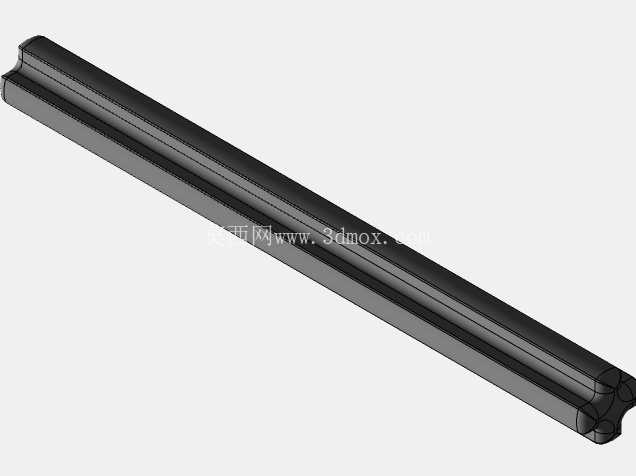

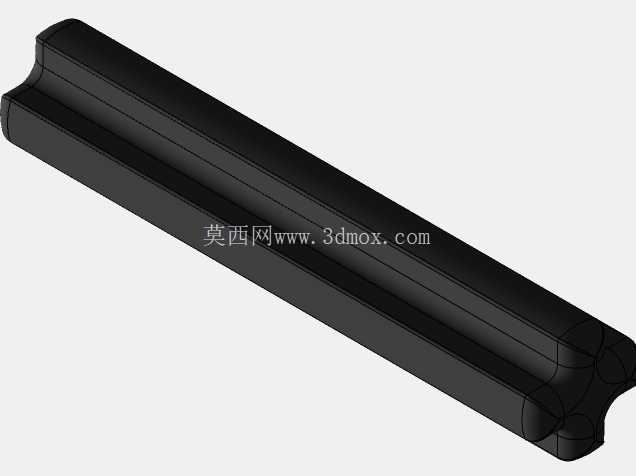

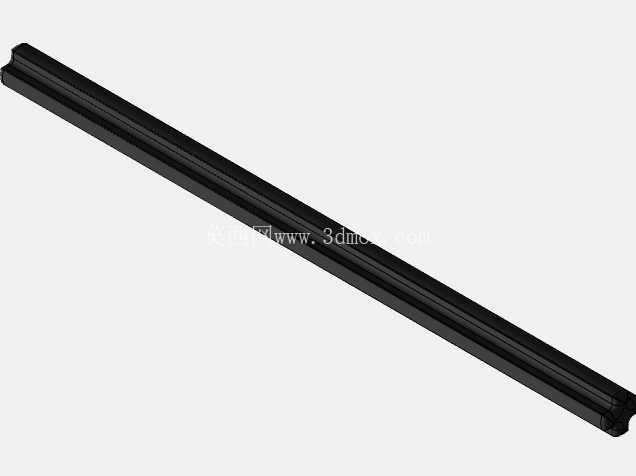

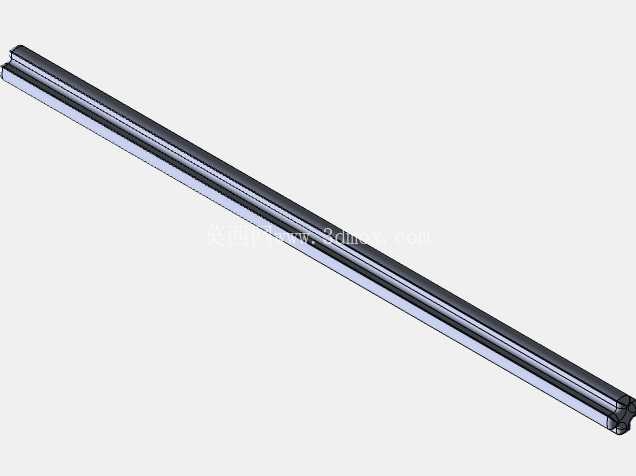

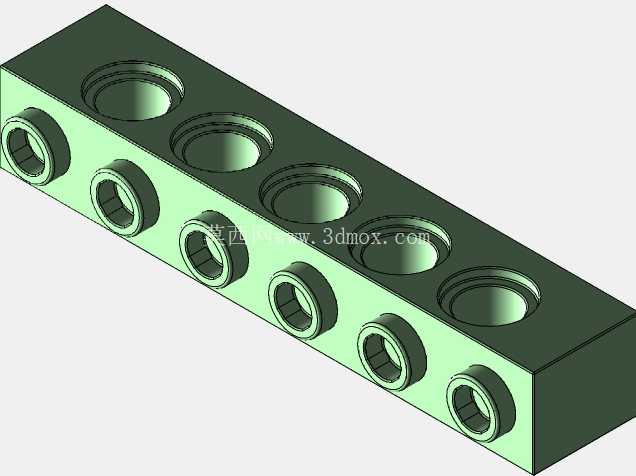

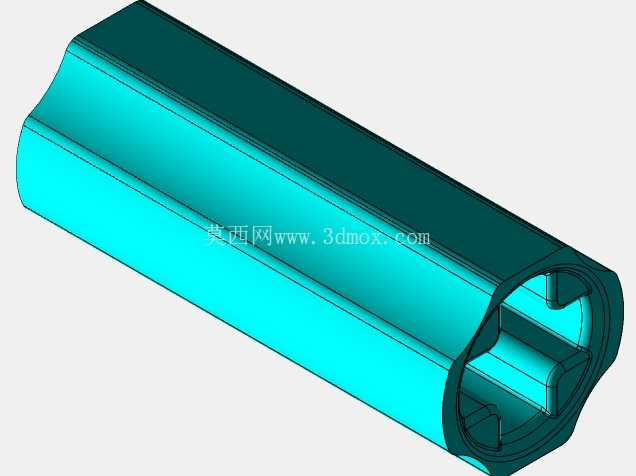

　　从安装边界与尺寸适配角度看，这套结构的输入轴采用了标准十字截面的传动杆，和常见的模块化机械搭建组件的传动接口完全兼容，不需要额外做轴连接的转接加工；整体安装基座的安装孔位采用等间距排布，横向与纵向的孔距都匹配通用模块化搭建的标准间距，不管是固定在铝型材实训台架上，还是搭配其他传动组件组成完整的动力传输系统，都不需要重新打孔适配。输出端的齿轮啮合位置预留了足够的安全间隙，不会因为安装时的微小位置偏差出现齿轮卡滞、运转干涉的问题；同步器的滑动行程做了硬限位设计，避免换挡时滑出行程范围出现脱挡问题。

　　从实际功能特性来看，这套结构的换挡操作力相比传统滑动齿轮换挡结构降低60%以上，不需要操作人员施加很大的推力就能完成挡位切换，非常适合教学场景下学员反复操作练习，理解同步换挡的核心原理；常啮合齿轮副的设计让所有齿轮始终处于啮合状态，避免了滑动齿轮换挡时齿轮反复滑入滑出造成的齿端磨损，整套结构的维护周期更长，运转时的噪音也更低。不同齿数比的齿轮组可以实现多挡不同的转速扭矩输出，低速挡可以输出大扭矩带动重负载，高速挡可以输出高转速带动轻负载，适配不同工况下的动力输出需求。设计时特意将同步器的摩擦锥面角度做了优化，既保证足够的摩擦力矩快速完成转速同步，又不会因为锥面自锁导致换挡后无法摘挡，平衡了同步效率与换挡可靠性。在实际选型适配时，如果是用于教学演示场景，可以搭配小型直流电机作为动力输入，在输出端连接转速扭矩传感器，就能直观展示不同挡位下的转速扭矩变化规律；如果是用于小型代步车辆的传动系统，只需要将基座的安装结构替换为金属材质，同步器组件更换为耐磨铜合金材质，就能满足实际负载下的使用需求，不需要大幅改动核心的齿轮排布与同步逻辑。
