10比1传动比三级平行轴齿轮变速箱结构

　　这款定传动比齿轮传动结构，核心匹配输入转速3000rpm、输出转速300rpm的动力减速场景，10:1的固定传动比适配11kW功率段的动力传输需求，常见于中小型工业输送线、轻工生产设备的动力端配套，也可作为小型机床进给机构、农用加工设备的减速单元使用，在对转速稳定性有要求、安装空间受限的固定工位设备中应用广泛。

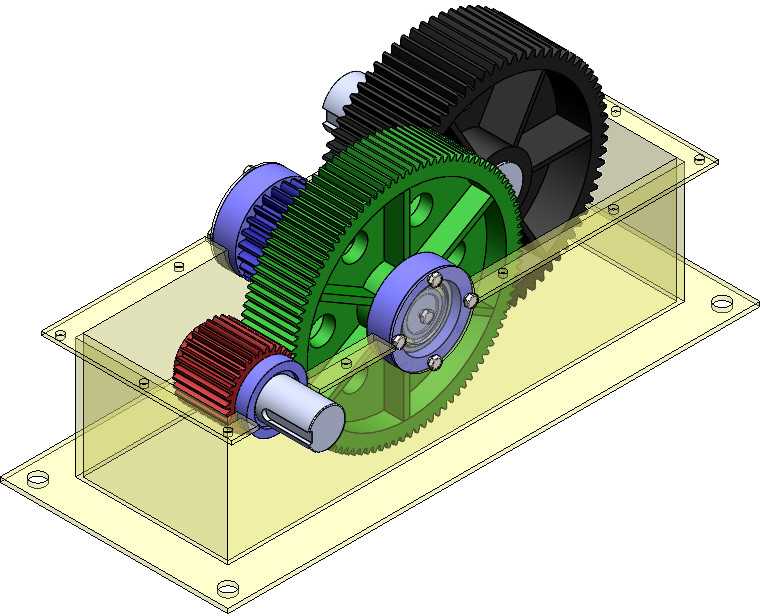

　　从结构布局来看，该传动单元采用三级平行轴圆柱齿轮传动方案，没有采用行星结构或者蜗轮蜗杆结构，核心考量是平行轴圆柱齿轮的传动效率更高，在11kW功率段长期运行时的发热控制更优，同时平行轴布局的安装基准面统一，对安装底座的加工精度要求更低，适合常规工业场景的装配维护。输入轴端采用小模数直齿圆柱齿轮作为第一级传动，直接啮合中间轴上的大直径从动齿轮完成第一级减速，中间轴上同步加工的第二级主动齿轮与下一级中间轴的从动齿轮啮合完成第二级减速，最后一级大直径从动齿轮安装在输出轴上，将动力传递至负载端，三级齿轮的模数依次递增，匹配逐级增大的扭矩传递需求，每一级齿轮的齿宽都根据对应轴段的扭矩载荷做了差异化设计，避免不必要的材料浪费。

　　轴系的支撑设计上，每根传动轴的两端都配置了深沟球轴承作为径向支撑，轴承座直接集成在透明防护箱体的侧壁上，省去了额外的轴承座安装工序，轴承外侧设置了端盖密封结构，既可以防止箱体内润滑脂泄漏，也能阻挡外部加工粉尘、碎屑进入轴承啮合区域。输入轴和输出轴的轴伸端都预留了标准键槽，可直接通过平键连接联轴器、带轮或者链轮，适配不同的负载连接方式，轴肩位置做了圆角过渡处理，降低长期交变载荷下的应力集中风险。

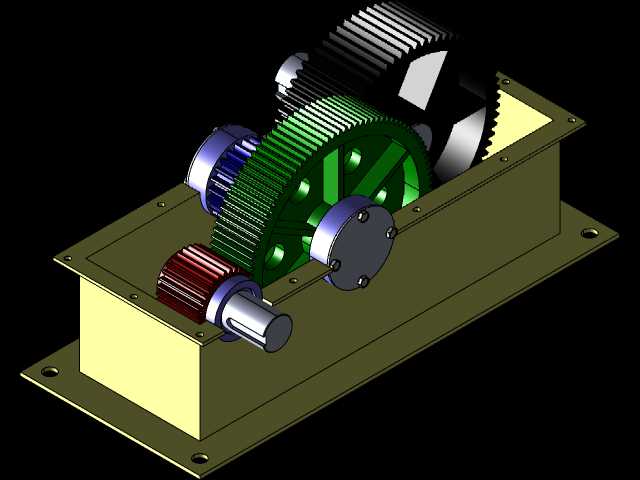

　　箱体采用半开放的透明罩壳搭配金属安装底座的结构，金属底座上预留了四个对称分布的安装通孔，可通过螺栓直接固定在设备机架的安装平面上，安装孔的位置公差按照IT7级精度设计，能适配大多数常规工业设备的安装接口。透明罩壳的作用一方面是隔绝齿轮啮合区域与外部环境，避免操作人员误触转动部件造成安全事故，另一方面也可以在设备运行时直接观察齿轮的啮合状态、润滑脂的分布情况，日常巡检时不需要拆卸罩壳就能判断齿轮是否存在点蚀、断齿等早期故障。齿轮的材质选用常规45号钢调质处理，齿面做高频淬火提升耐磨性，能满足每天8小时连续运行的工况使用寿命要求，齿轮与轴的连接采用平键加轴端挡圈的固定方式，既保证扭矩传递的可靠性，也方便后期磨损后的拆卸更换。

　　在设计校核阶段，每一级齿轮的接触强度和弯曲强度都按照11kW额定功率、1.5倍过载系数做了验算，轴承的额定动载荷满足20000小时的额定寿命要求，轴的挠度控制在0.001倍轴跨距以内，避免齿轮啮合时出现偏载导致的早期磨损。润滑方式采用脂润滑，不需要额外配置润滑油循环系统，日常维护只需要每半年补充一次润滑脂即可，降低了用户的后期维护成本。整个传动单元的重心落在安装底座的几何中心附近，安装后不会出现偏载导致的底座螺栓受力不均问题，适配水平安装的使用场景，不建议垂直安装使用，避免润滑脂向单侧流动导致部分齿轮啮合区域润滑不足。
