槽型带式输送机托辊组三维结构设计

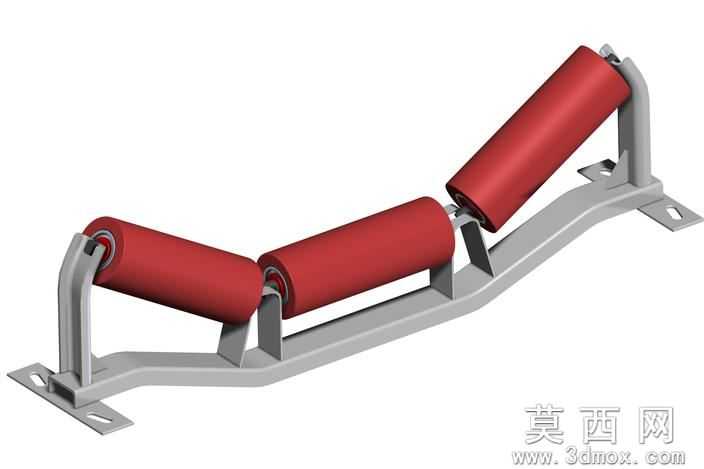

本模型为槽型带式输送机托辊组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循带式输送机托辊组的通用设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型整体由侧边倾斜托辊、中间水平托辊、弯折式安装支架、端部轴承座、安装固定脚座几个核心部分组成，建模时首先完成单个托辊的基础结构绘制：托辊主体为空心圆柱辊体，两端内嵌轴承安装位，预留轴件穿装空间，辊体外径、长度尺寸匹配常规散料输送带宽的承载需求，侧边托辊设置标准槽角角度，与中间水平托辊形成梯形承载截面，可有效对输送皮带形成侧向承托，避免散料输送过程中出现撒料、皮带跑偏的问题。支架部分采用弯折型钢式结构设计，建模时通过钣金弯折特征完成支架主体的成型，对应每个托辊的安装位置设置支撑立板，立板上预留托辊轴的安装卡槽，可实现托辊的快速拆装更换；支架底部设置带安装孔的固定脚座，脚座上的长圆孔设计可适配安装过程中的位置微调需求，降低现场安装的对位难度。材质渲染方面，托辊辊体表面采用暗红色橡胶包覆材质效果，模拟实际使用中耐磨橡胶辊面的质感，可增大与输送皮带之间的摩擦力，同时降低辊面与皮带长期摩擦产生的磨损；支架、轴承座、固定脚座等金属结构件采用哑光灰铸铁材质渲染，还原普通碳钢构件经防锈处理后的表面质感，轴承部位做金属亮面处理，突出转动部件的结构特征。设计思路上，该托辊组采用三辊等长槽型布置，结构简单可靠，承载能力强，可适配多数平皮带、花纹带的散料输送场景，各部件之间采用可拆卸式装配结构，无多余冗余设计，既保证了整体结构的刚性，也兼顾了后期维护更换配件的便捷性，建模过程中对所有配合面做了干涉检查，确保各托辊转动时无结构干涉，安装位尺寸符合通用互换要求，可直接用于输送设备的整体装配方案验证、结构展示以及相关课程的教学演示使用。
