槽式振动给料输送设备结构设计

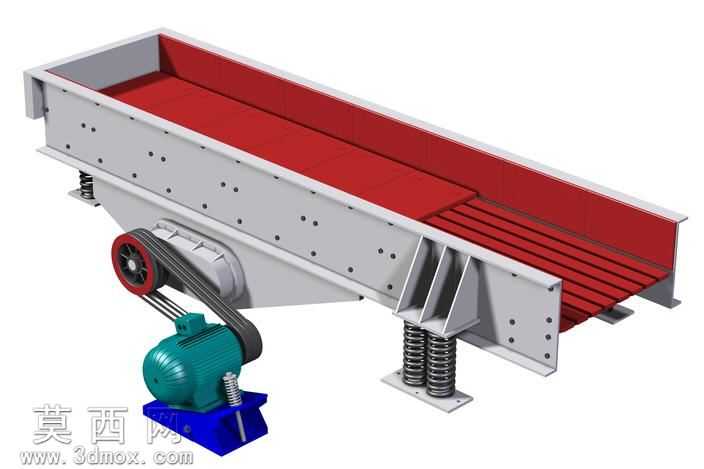

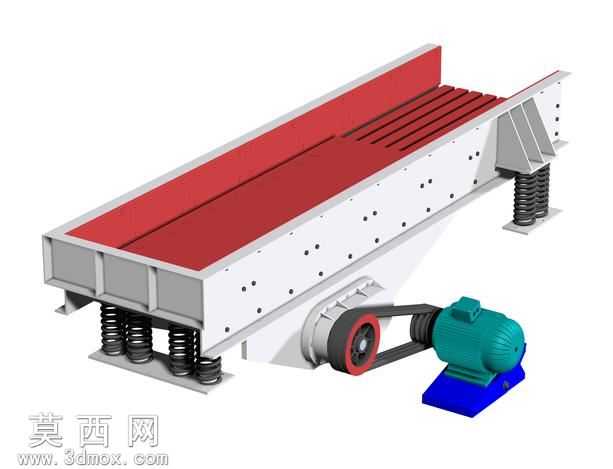

本模型为槽式振动给料输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循实际工业设备的尺寸比例与装配逻辑，对各功能部件进行独立建模后完成层级装配，确保各部件间的装配关系符合实际机械配合要求。模型首先完成主体给料槽体的建模，槽体采用深槽式结构设计，槽体内壁设置耐磨衬板结构，槽体外侧通过加强筋板提升整体结构刚度，避免长期振动作业下出现结构变形。驱动单元部分完整还原了异步电动机、皮带传动机构、偏心振动激振器的结构细节，电动机通过三角皮带将动力传递至激振器，激振器产生的定向激振力带动槽体沿特定方向做高频直线振动，实现槽内散状物料的匀速向前输送。支撑结构采用螺旋弹簧阻尼支撑设计，四组支撑弹簧分别布置在槽体的前后支撑点位，弹簧底部设置安装固定底座，既能够为槽体提供稳定的弹性支撑，又可以有效缓冲振动传递至安装基础的动载荷，降低设备运行时的基础振动影响。传动部分的带轮、V型皮带、轴承座等部件均按照标准机械零件参数建模，还原了皮带张紧调节结构的细节，方便后续对传动参数进行调整优化。渲染阶段对不同部件赋予了对应材质，槽体主体采用哑光金属漆材质模拟焊接钢结构的表面质感，衬板部分采用高耐磨红色耐磨涂层材质，电动机外壳采用铸铁哑光材质，弹簧部件采用弹簧钢金属质感，传动皮带采用黑色橡胶材质，底座部分采用蓝色防锈漆材质，通过材质区分清晰展现各部件的功能属性。设计过程中重点考量了设备的物料输送适配性，槽体的出料端设置栅格结构，可在给料过程中对物料进行初步粗筛，适配破碎、筛分生产线前段的均匀给料工况，整体结构设计兼顾了设备运行的稳定性与维护便捷性，各易损部件均采用模块化设计思路，方便后续使用过程中的部件更换与检修作业。
