本田CRF250摩托车摇臂车架结构三维设计

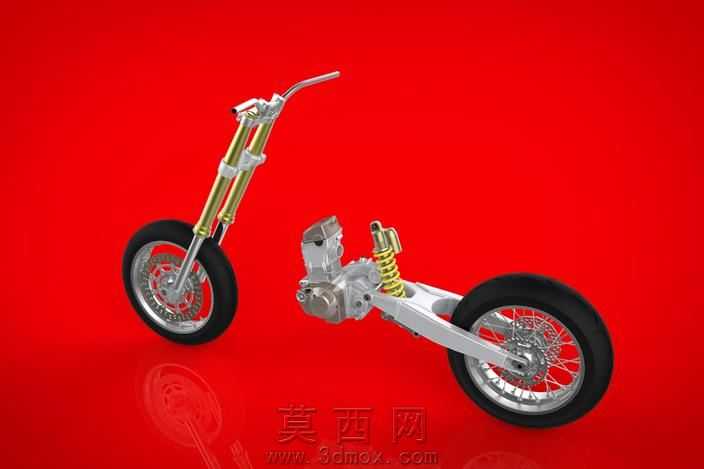

本作品针对本田CRF250越野摩托车的核心行走承载结构进行三维建模设计，完整还原了从转向前叉、动力安装位到后摇臂悬挂的整套行走框架结构。建模过程中以实车结构参数为基准，先通过草图绘制勾勒出各部件的轮廓基准，针对长行程前叉部分，分别建立外管、内管、刹车安装座、轮轴固定位的独立特征，还原前叉的伸缩结构形态与安装角度，保证前叉后倾角符合越野摩托车的转向操控设定。后摇臂部分采用双梁结构设计，建模时精准还原摇臂的变截面形态，兼顾结构强度与轻量化需求，同时匹配后减震器的上下安装点位，还原减震弹簧与阻尼筒的分层结构，清晰呈现弹簧螺距、阻尼筒连接座的细节特征。动力安装区域预留了发动机的固定安装位，还原了发动机与车架、摇臂的连接结构，后轮部分完整构建了辐条轮圈、刹车碟盘、轮毂缓冲结构的细节，辐条采用阵列特征完成排布，还原钢丝辐条的交叉编织形态，刹车碟盘的通风孔、刹车卡钳的安装位都做了精细化的特征处理。材质渲染阶段，针对金属部件区分了不同的材质表现：前叉内管采用亮面镀铬金属材质，外管与摇臂采用磨砂铝合金材质，减震弹簧做了镀锌金属质感处理，轮胎采用哑光橡胶材质还原胎面的粗糙质感，轮圈辐条采用亮面金属材质突出金属光泽，整体渲染采用纯色红底突出结构主体，光影调整上采用侧方主光源搭配补光，清晰呈现各部件的结构层次与装配关系。设计过程中重点考量各部件的装配干涉问题，所有连接点位的轴孔尺寸、安装面都做了匹配校准，既保证结构外观还原度，也清晰呈现了越野摩托车行走系统的机械结构逻辑，可用于摩托车结构原理展示、改装设计参考等场景。
