多片式摩擦离合器结构三维设计作品

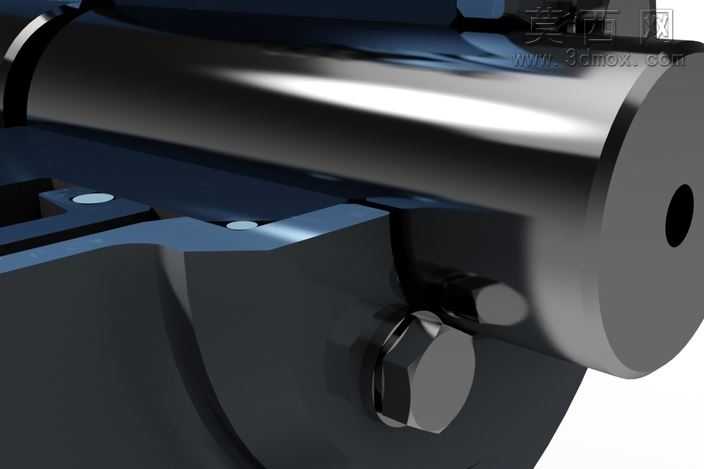

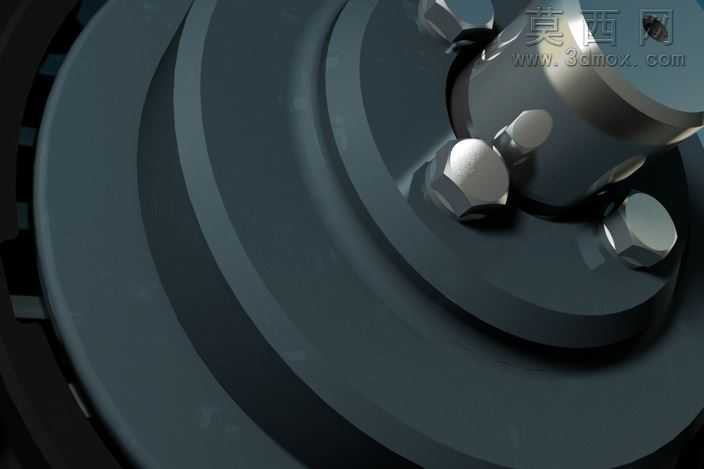

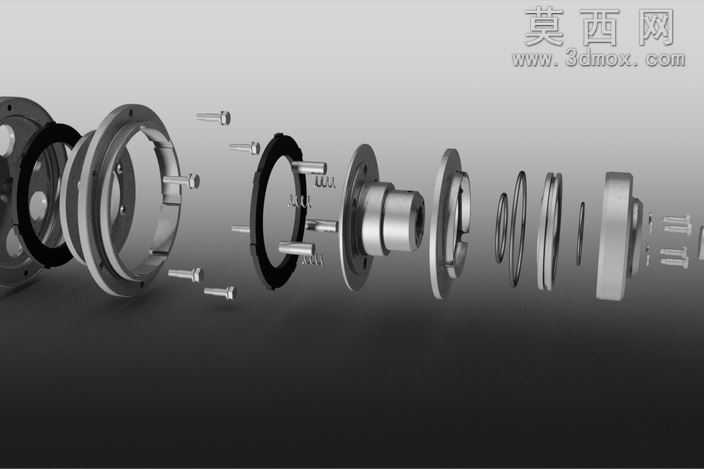

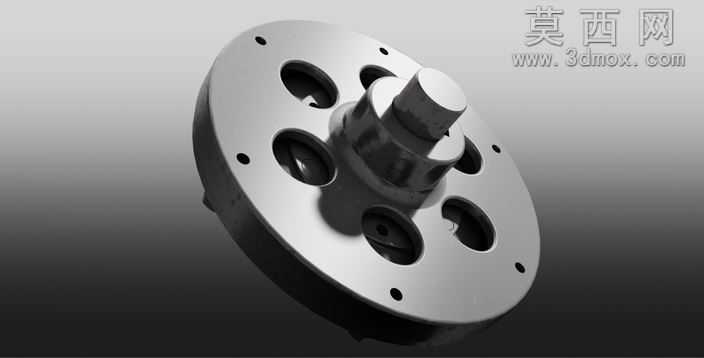

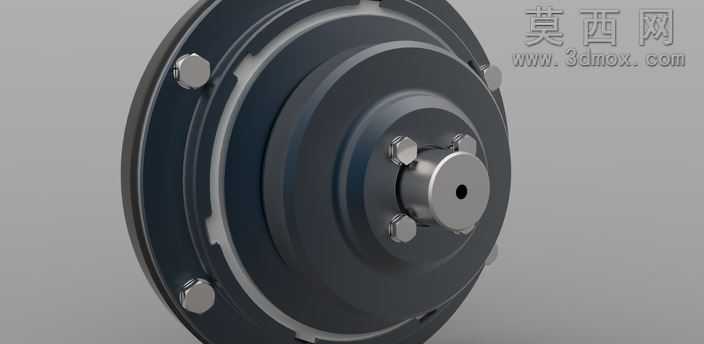

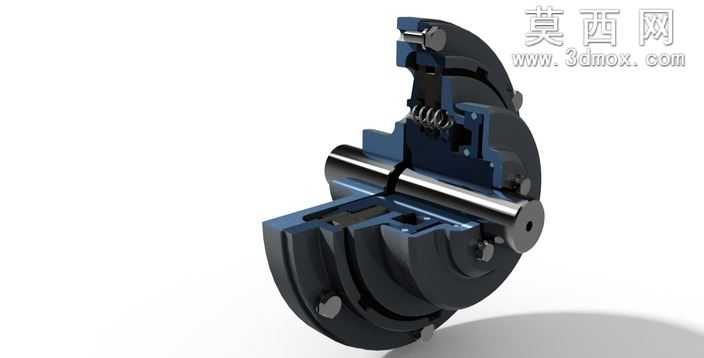

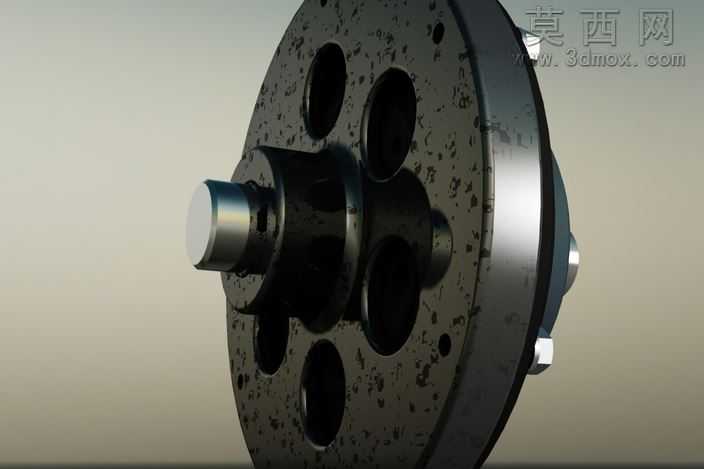

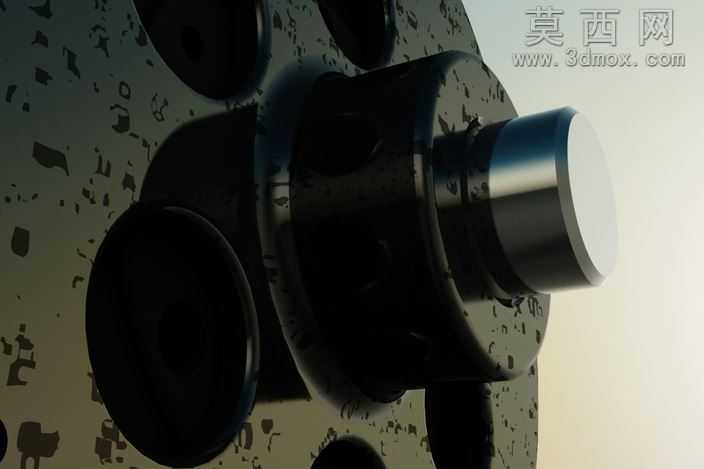

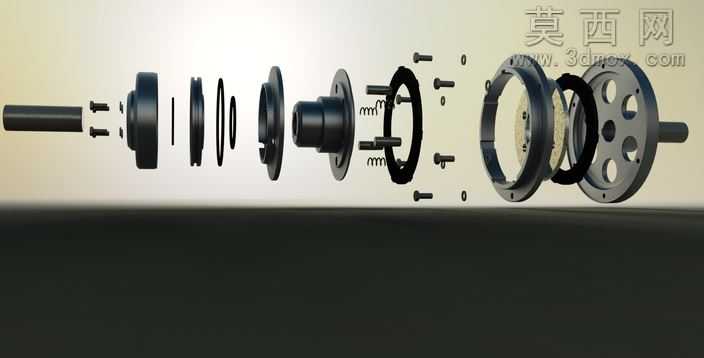

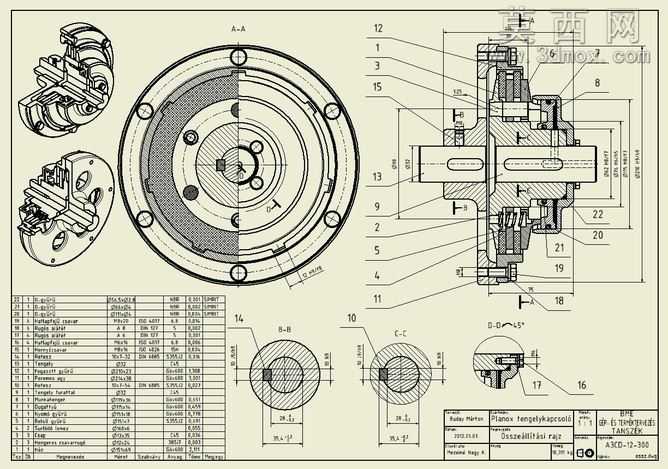

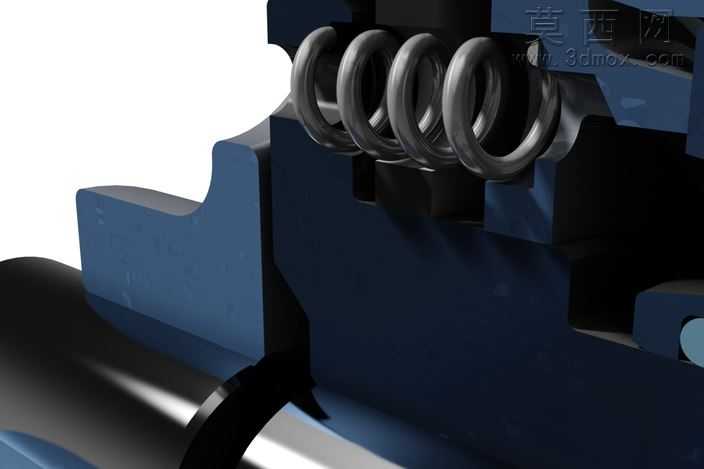

本作品为摩擦离合器的三维结构设计模型，采用Autodesk Inventor完成全参数化建模，通过剖切展示的形式完整呈现了离合器的内部装配关系与工作原理。建模过程中首先对输入轴、输出轴进行基准定位，以轴类零件的回转中心作为全局装配基准，依次完成主动摩擦片组、从动摩擦片组、压紧弹簧、压盘、壳体、连接销轴等全部零件的建模与装配，所有零件间的配合公差均参考机械设计手册的推荐值进行设定，保证虚拟装配下无干涉、运动逻辑符合实际工况。材质渲染阶段，对摩擦片部分赋予了耐磨复合材料的哑光深灰质感，对金属轴类、壳体零件赋予了发黑处理的碳钢材质，弹簧部分设置了弹簧钢的金属光泽质感，不同材质的区分度清晰，能够直观分辨不同功能的零件结构。模型完整还原了摩擦离合器的工作结构：压紧弹簧提供初始压紧力，使主从动摩擦片紧密贴合传递转矩，当需要分离时，压盘克服弹簧压力移动，摩擦片间出现间隙从而切断动力传递，内部的导向销轴保证了压盘移动的同轴度，避免偏磨问题。设计过程中重点考量了摩擦片的排布方式，采用多片式结构增大摩擦接触面积，在有限的径向尺寸内提升转矩传递能力，同时对弹簧的安装位置进行了均布设计，保证压紧力均匀分布在每一片摩擦片上，降低局部磨损速率。所有零件的特征建模均采用可编辑的参数化方式，关键尺寸如摩擦片内外径、弹簧刚度参数、轴径大小均可通过参数表快速修改，便于后续根据不同的传动转矩需求进行系列化变型设计，模型的剖切视角经过调整，能够同时展示外部壳体轮廓与内部的摩擦片堆叠、弹簧安装、轴连接结构，无需拆解装配即可清晰理解产品的全部构造。
