低转速高扭矩电动亚视动力传动系统结构

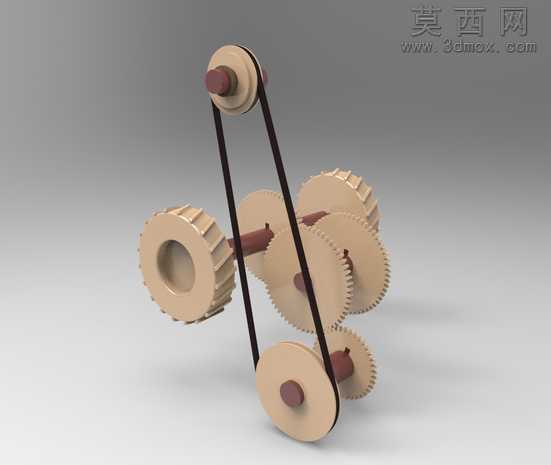

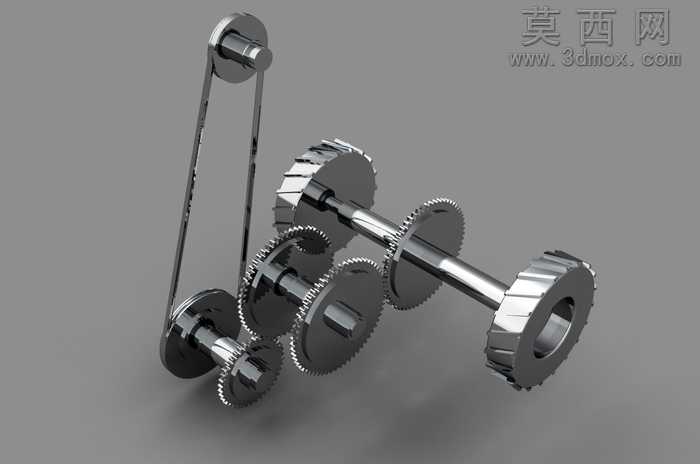

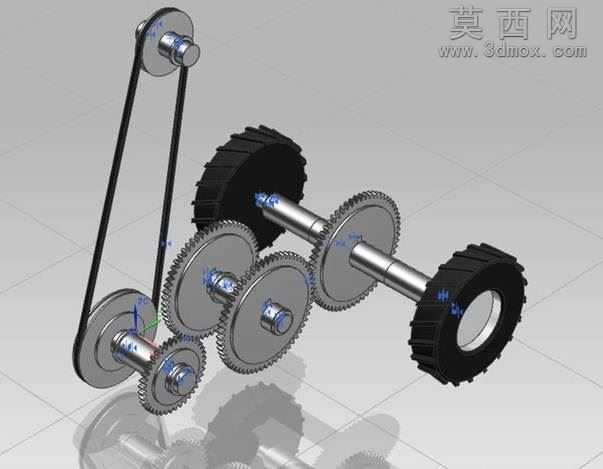

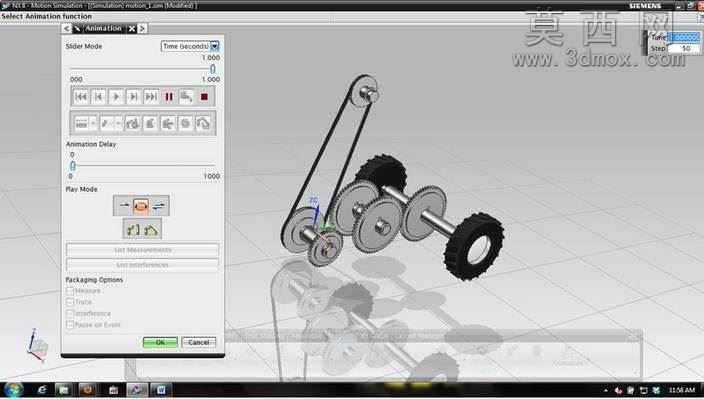

本作品为适配低转速、高扭矩工况的电动亚视动力传输系统三维建模成果，整体建模过程依托NX平台完成，需使用NX7.5及更高版本方可完整查看草图与仿真相关内容。建模阶段首先完成核心传动逻辑的梳理，针对低转速高扭矩的输出需求，规划了带传动与齿轮组传动结合的动力传递路径：输入端设置小直径带轮，通过同步皮带连接上方从动带轮完成一级减速，带轮轴端同轴固连小模数圆柱齿轮，与相邻大直径圆柱齿轮啮合完成二级减速，后续通过同轴布置的多组不同直径传动齿轮完成扭矩放大与转速匹配，最终动力输出端连接橡胶材质的行走轮胎，实现动力到行走机构的传递。建模过程中对每一个零部件都进行了参数化绘制：轴类零件严格按照传动配合的公差要求绘制轴肩、键槽结构，确保齿轮、带轮、轴承的安装定位准确；齿轮零件按照标准模数绘制齿形轮廓，还原啮合传动的真实接触状态；轴承零件还原内外圈、滚动体的完整结构，清晰展示转动副的支撑位置；皮带零件按照带轮中心距与包角要求绘制闭环柔性体形态，还原带传动的张紧状态；轮胎零件绘制了表面的防滑胎纹，还原橡胶件的外观特征。渲染阶段采用金属材质赋予所有金属传动部件，还原钢材的哑光金属质感，皮带与轮胎采用黑色橡胶材质，通过调整粗糙度参数还原橡胶件的哑光磨砂视觉效果，背景采用简洁的浅灰色渐变环境，突出传动系统本身的结构层次。设计过程中针对高扭矩工况的受力特点，对齿轮啮合位置、轴的支撑跨度进行了优化调整，确保传动过程中结构受力均匀，整套模型包含完整的零件建模、装配约束与运动仿真设置，可直观展示动力从输入端到输出端的完整传递过程，清晰呈现每一级传动的转速变化与扭矩放大效果，可作为低速高扭矩传动结构的设计参考，也可用于机械原理教学的演示案例，帮助理解带传动、齿轮传动组合使用的设计逻辑与结构特点。
