迷你游乐场摩天轮结构设计方案

　　该款小型观览类游乐设施，主要适配小型游乐场、商圈临时活动区、夜市集中经营点等场地的游乐需求，作为低载荷、慢转速的观光类游乐载体，可承载多名乘客完成缓慢的圆周升降运动，为体验者提供开阔的高空视野与平缓的游乐体验，相较于大型摩天轮，其占地尺寸更小，安装流程更简便，对场地基础的承重要求更低，适合非固定长期布设的经营场景。

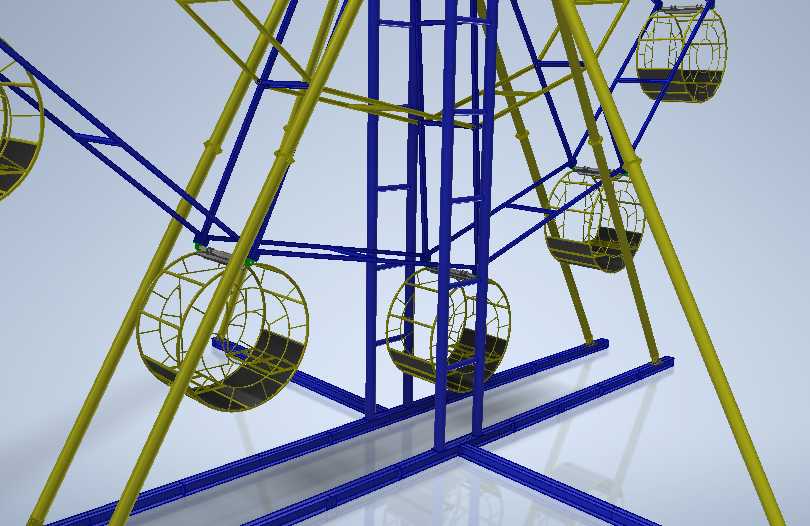

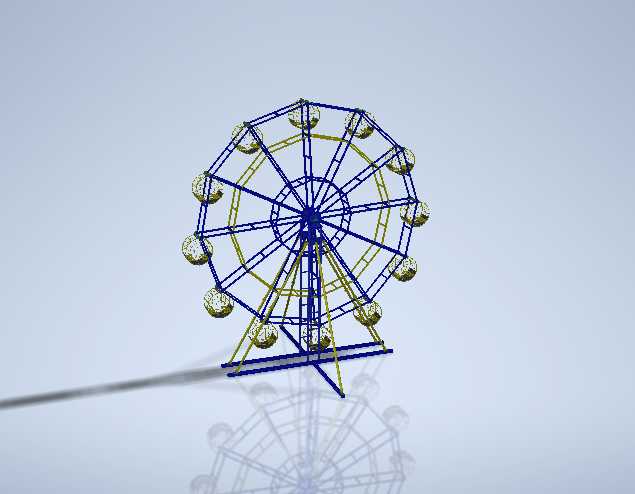

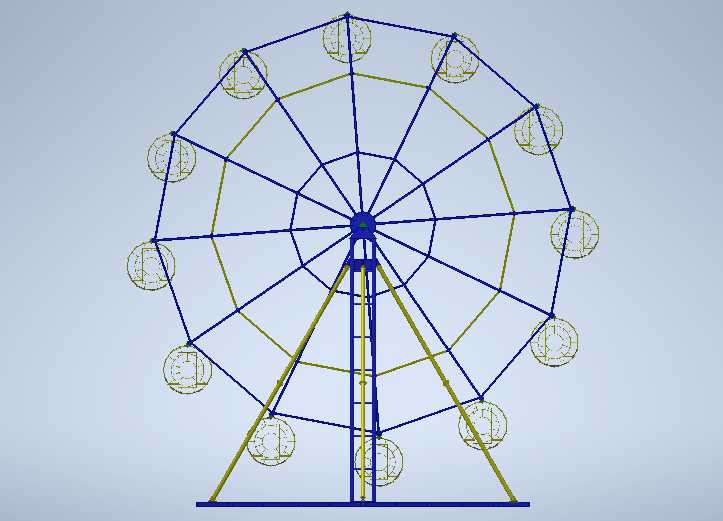

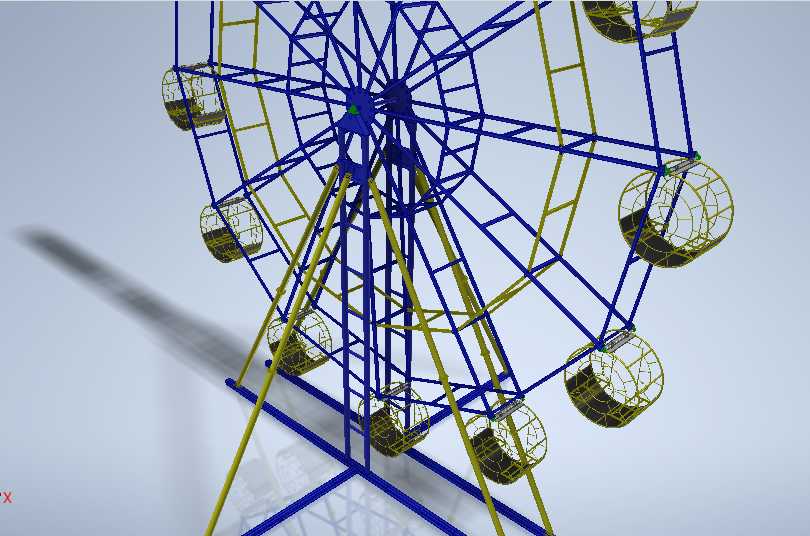

　　整体结构采用桁架式受力体系，轮体主辐条与支撑立柱采用不同规格的型材搭建，蓝色构件为主要承重支撑结构，承担轮体自重、乘客载荷以及运行过程中的风载、动载荷，黄色构件为轮圈辐条与座舱连接框架，通过三角形桁架排布保证轮体的径向刚度，避免轮体转动过程中出现过大的径向形变。支撑底座采用十字交叉的型材排布，底部预留标准地脚安装孔位，可通过膨胀螺栓与硬化混凝土地面直接固定，无需额外浇筑大型承重基础，安装边界可控制在长宽均为六米左右的方形场地内，整体高度控制在五米上下，属于无需报备特种设备安装审批的小型游乐设施范畴，适配多数小型经营场地的空间限制。

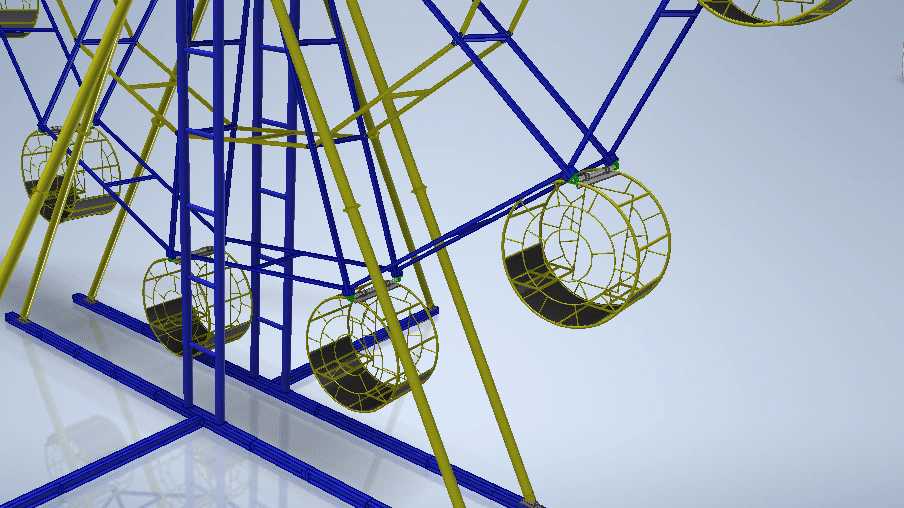

　　座舱部分采用笼式框架结构，框架由圆管弯制焊接成型，底部铺设防滑承载板，单侧设置可开合的防护锁扣，每个座舱可容纳两名成年人乘坐，座舱与轮圈的连接部位采用带自润滑轴承的铰接结构，保证轮体转动过程中座舱始终保持竖直下垂状态，避免座舱随轮体倾斜引发安全隐患。轮体的驱动部位隐藏在支撑立柱与轮轴的连接位置，采用低转速减速电机配合摩擦轮驱动，运行线速度控制在0.2m/s以内，转动一圈的时长约为四分钟，保证体验过程平缓无突兀的加速或减速感，同时在轮轴部位设置机械式防倒转结构，避免驱动失效时轮体反向溜转。

　　设计过程中优先考虑了拆装便捷性，所有型材构件均采用螺栓拼接而非满焊固定，单根构件的长度不超过两米，重量控制在单人可搬运的范围内，整套设施可在两名操作人员配合下于四个工作日内完成组装或拆解，拆解后可通过普通厢式货车完成转场运输，适配夜市、临时展会等需要频繁更换经营场地的使用需求。结构受力校核阶段，针对轮体最不利受力位置做了冗余设计，当单个座舱满载荷、且轮体该位置转动至最高点时，对应辐条的应力仍控制在型材许用应力的30%以内，同时考虑户外使用场景，所有金属构件表面均做喷塑防锈处理，可适应常规户外降雨、日晒的使用环境，日常维护仅需定期检查铰接部位的润滑状态与螺栓紧固情况即可，无需复杂的维保流程。

　　轮体的配重经过精准计算，整体重心始终落在轮轴的正下方区域，空载状态下也可保证轮体静止时的受力平衡，不会出现自行转动的情况，驱动系统仅需克服转动过程中的摩擦阻力即可带动轮体运转，有效降低了驱动电机的功率需求，整套设备运行时的整机功率不超过1.5kW，普通民用220V供电即可满足运行要求，无需布设专用工业供电线路，进一步降低了场地适配门槛。座舱的防护间隙严格控制在8厘米以内，避免儿童乘坐时出现肢体探出的安全隐患，所有型材的连接端面均做倒角打磨处理，无尖锐外露棱角，避免安装或使用过程中出现磕碰划伤。
