DIY项目用简易电路板SolidWorks模型

本模型采用SolidWorks2011版本完成全参数化建模，同时输出STEP/IGES通用格式与STL格式，可适配绝大多数三维设计软件与3D打印切片工具，满足不同场景的使用需求。建模过程严格遵循电子元件装配的实际尺寸规范，对板体轮廓、安装孔位、各类元件的排布位置做了1:1还原，所有结构特征均保留完整建模历史，使用者可根据自身项目需求快速调整板体尺寸、孔位间距、元件位置等参数，无需从零开始搭建基础结构。

材质与渲染层面，模型对板体、接插件、电容、接口模块、芯片等不同部件分别赋予对应材质：PCB板体采用哑光蓝色板材材质，还原常规电路板的阻焊层视觉效果；金属接插件与排针赋予抛光金属材质，模拟引脚的金属光泽；电容、电源接口等塑料元件采用对应配色的哑光塑料材质，渲染后整体视觉效果贴近真实电路板的实物质感，可直接用于项目方案展示、结构装配验证等场景。

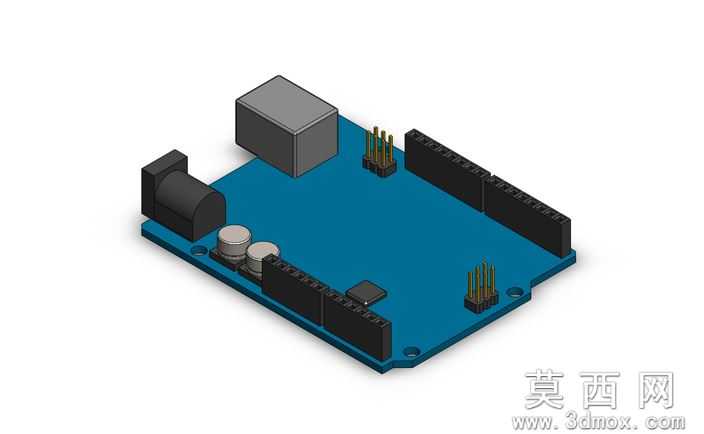

结构设计上，模型完整还原了电路板的核心组成：板体四角预留标准安装固定孔，适配常规DIY项目的安装固定需求；板上排布了多组不同规格的排针排母接口、直插电容元件、直流电源接口、方形功能模块与贴片芯片，所有元件的安装位置、引脚间距均符合通用电子元件的封装尺寸，可直接用于电子项目的结构干涉检查、外壳适配设计，避免实际制作时出现元件与外壳干涉、孔位错位等问题。

设计思路围绕DIY项目的实用需求展开，没有添加冗余的装饰性结构，所有特征均服务于结构验证与项目排布使用，模型尺寸精准、孔位标注清晰，既可以作为电子类项目的结构参考底座，也可用于3D打印制作电路板结构样件，辅助创客快速完成DIY项目的结构规划与装配调试，大幅降低前期结构验证的时间成本。
