汽车燃油泵性能检测工装结构设计

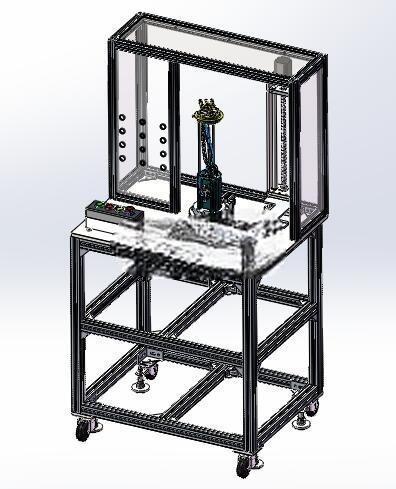

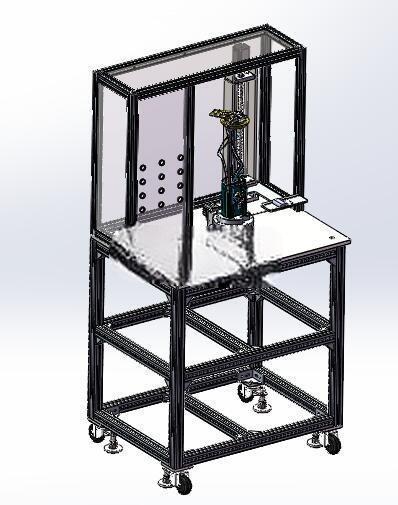

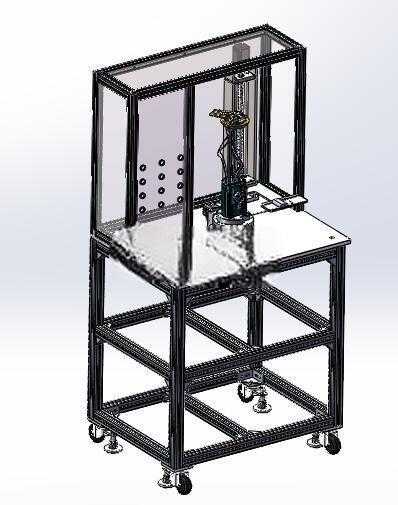

　　这套检测设备主要面向汽车零部件生产端的燃油泵出厂校验环节，在汽车电喷系统零部件生产车间的终检工位使用，替代传统人工逐项检测的低效模式，适配多型号乘用车燃油泵的上线检测需求，能够在单工位内完成燃油泵两项核心性能的校验，避免不合格品流入下游装配环节。设备整体采用铝型材搭建外防护框架，框架四周嵌装透明亚克力挡板，既可以隔绝检测过程中可能出现的部件松脱飞溅风险，也能让操作人员直观观察内部检测动作的运行状态，框架底部预留可调脚杯安装位，可根据车间地面平整度调整设备水平度，整体安装边界控制在长1200mm、宽800mm、高1500mm范围内，不需要额外开挖地基，直接放置在标准车间地坪上即可完成部署，适配现有生产线的工位排布，不需要对原有产线布局做大幅调整。

　　设备内部的核心功能单元分为三个部分，首先是燃油泵放置台，这个单元采用可旋转支撑结构，设计了角度锁止机构，当需要检测燃油泵启动旋转方向时，支撑台可在0-30度的角度范围内往复旋转，模拟车辆行驶过程中不同倾斜姿态下的燃油泵工作状态，检测完成后锁止机构可将台体完全固定，避免其他检测项目运行时台体出现窜动；台体表面设计了适配常见燃油泵安装法兰的定位孔位，可通过快换压块快速切换不同型号产品的定位工装，换型时间控制在5分钟以内，满足多品种小批量的生产检测需求。其次是升降检测单元，采用伺服电机驱动滚珠丝杠带动检测平台做垂直升降运动，平台上安装与燃油泵液位器匹配的检测触头，通过平台的上下升降改变液位器的触发位置，同步采集液位器的电阻值变化曲线，判断液位器的输出线性度是否符合设计要求，升降单元的行程设置为300mm，重复定位精度控制在0.02mm以内，保证电阻值采集的准确性，避免因位置偏差导致的检测误判。第三部分是操作控制单元，设置在设备正面下部的操作面板上，集成了启动、停止、急停按钮以及状态指示灯，操作人员完成工件装夹后即可一键启动检测流程，设备会按照预设程序依次完成旋转方向检测、液位器电阻检测两个工序，检测完成后自动复位，指示灯提示检测结果，不需要人工干预检测过程。

　　在设计思路上，这套设备优先考虑检测动作的可靠性与操作的便捷性，所有运动部件都设置了硬限位与软限位双重保护，避免运动超程损坏部件或待测工件；电气走线全部沿铝型材的内置线槽布置，外部无裸露线缆，降低车间环境下的线缆老化、破损风险；检测触头采用耐磨铜质材料，长期使用不会出现接触不良的问题，减少日常维护的频次。设备的框架采用标准4040铝型材拼接，所有连接部位采用标准角码紧固，不需要焊接加工，后期如果需要调整设备尺寸或者扩展功能，可以直接拆解重组，降低后续的改造成本。在实际使用场景中，这套设备可以对接生产线的MES系统，将每一台燃油泵的检测数据自动上传存储，实现产品检测数据的可追溯，满足汽车零部件行业的质量管理要求；相比传统的人工检测方式，单台设备的检测效率可以提升60%以上，同时避免人工读数、人工判断带来的检测误差，保证出厂产品的一致性。设备内部预留了足够的维护空间，后侧的亚克力挡板可以快速拆卸，方便后期对丝杠、导轨等运动部件做润滑保养，对传感器、触头做校准更换，不需要完全拆解设备框架，降低运维的时间成本。
