五升食用油瓶配套塑料提手结构设计

　　这款提手的设计初衷，是解决大容量液态食品包装在搬运、终端售卖、家庭使用全流程中的握持受力问题，核心适配5升规格的食用油瓶、饮用水桶这类圆柱颈口的硬质包装容器，在快消品包装供应链、民用储液容器配套领域应用十分广泛。日常商超场景里，消费者拎取大容量食用油时，普通的包装自带颈口棱边很容易勒手，尤其是装满液体的5升容器总重接近5公斤，单靠手指扣住瓶肩搬运的话，受力集中在指节位置，短距离移动就会产生明显的压痕，这款提手就是通过结构分散受力，把瓶体的重量均匀传递到整个手掌的握持区域，大幅提升搬运的舒适度。

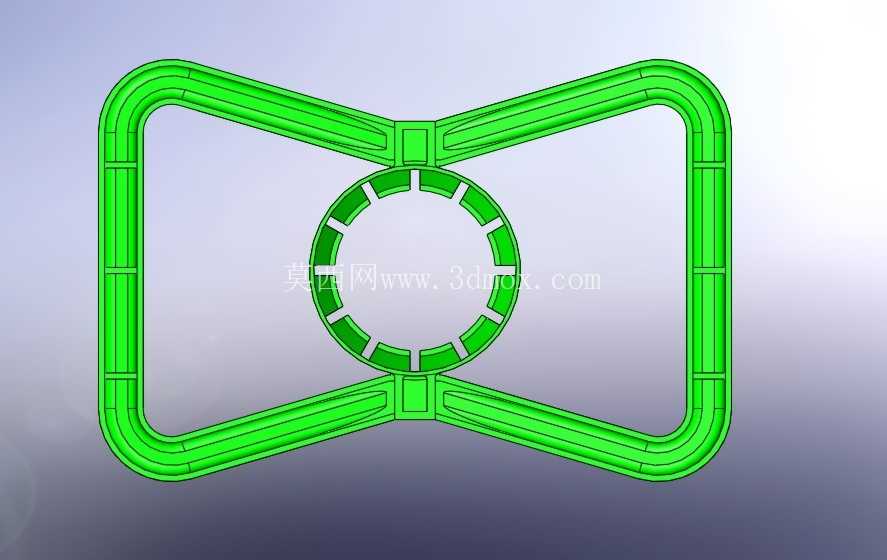

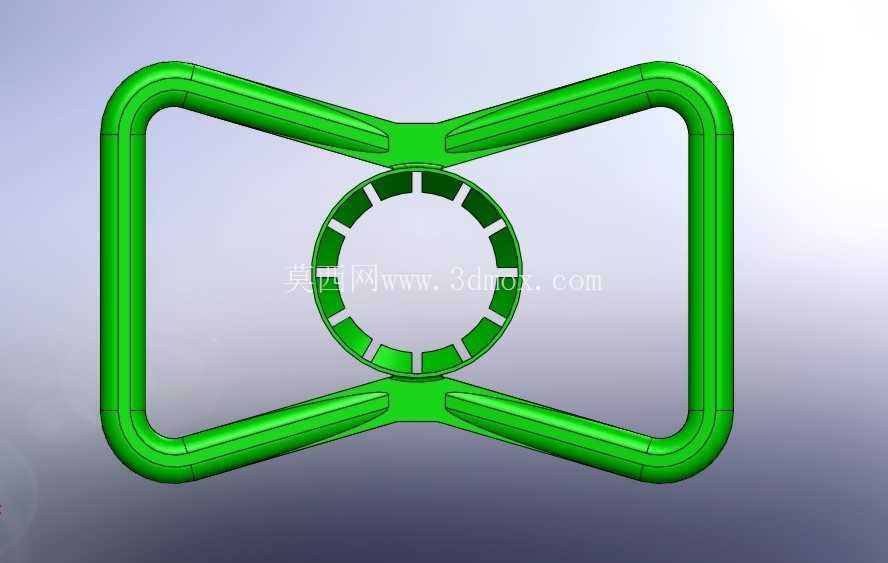

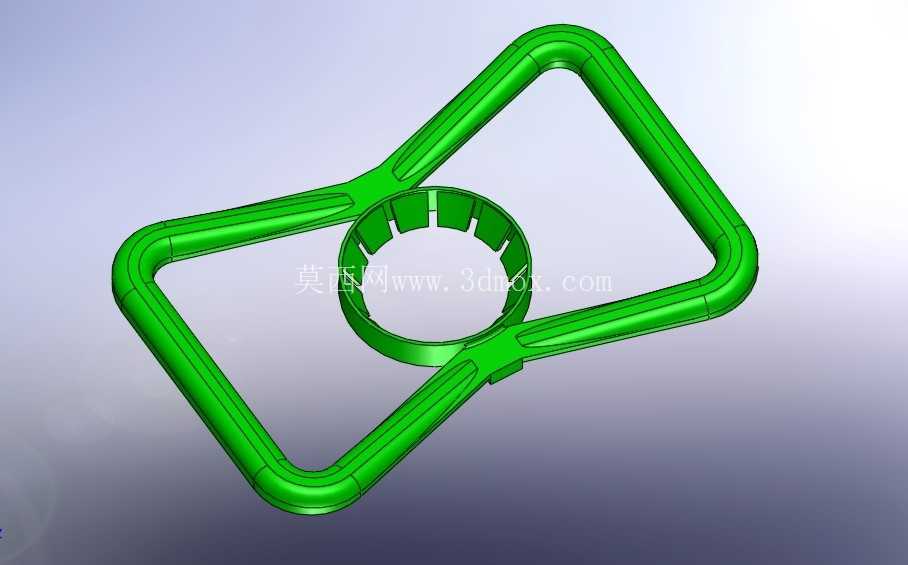

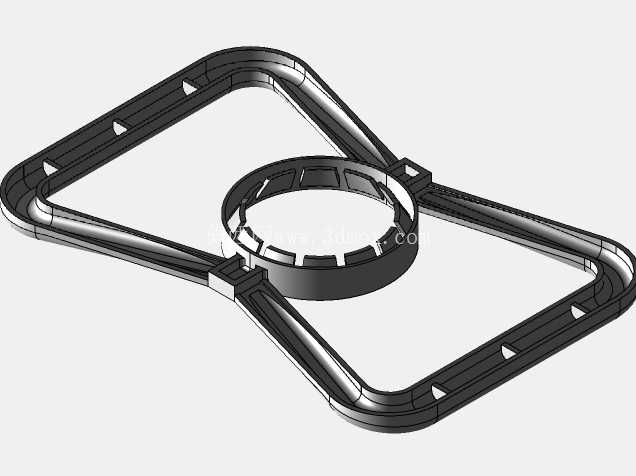

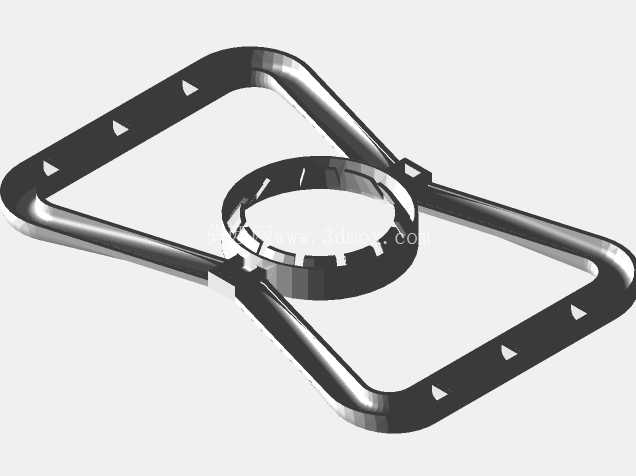

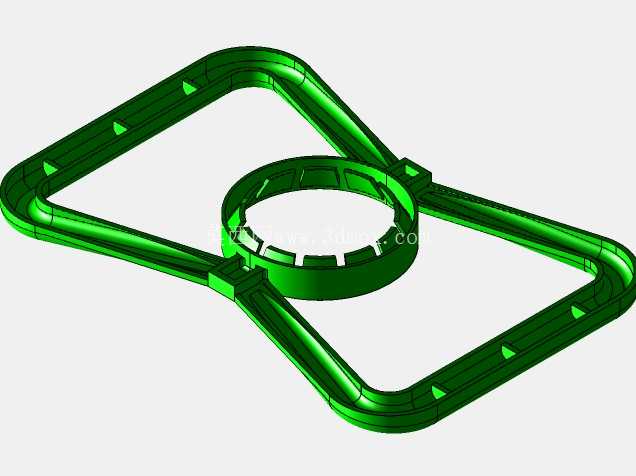

　　从结构设计逻辑来看，整个零件分为两个核心功能区，中间的环形卡接段和外围的框式握持段。中间的卡接环不是整圈封闭的光滑结构，环壁上均匀分布了多道轴向的开槽，这些开槽的作用是给卡接环提供足够的径向形变余量，安装的时候不需要额外工具，只需要对准容器颈口的卡位台阶向下按压，环壁受挤压向外撑开，越过卡位台阶后弹性回弹，就可以牢牢卡在颈口的预设槽位里，不会因为搬运过程中的晃动、倾斜出现滑脱。卡接环的内径尺寸是严格匹配主流5升食用油瓶的颈口外径做的，安装到位后环体内壁和瓶身颈口的配合间隙控制在0.2毫米以内，既不会因为间隙过大出现提手转动松旷，也不会因为间隙过小导致安装阻力过大，影响产线的装配效率。

　　外围的握持段采用了圆角矩形的闭环框结构，没有尖锐的棱角，所有和手掌接触的边缘都做了R3以上的圆角过渡，握持段的截面是符合人体工学的椭圆弧面，宽度设计在22毫米，刚好贴合成年人手掌弯曲后的指腹接触区域，拎取的时候压强比直接握瓶颈降低60%以上。握持段和中间卡接环的连接位置做了渐变式的加强筋过渡，从卡接环外壁到握持段的内侧壁，筋位厚度从3毫米逐步过渡到握持段的2毫米壁厚，既保证了连接位置的结构强度，避免拎取重物时连接位置出现应力断裂，也不会因为局部壁厚太厚导致注塑成型的时候出现缩痕、翘曲的缺陷。

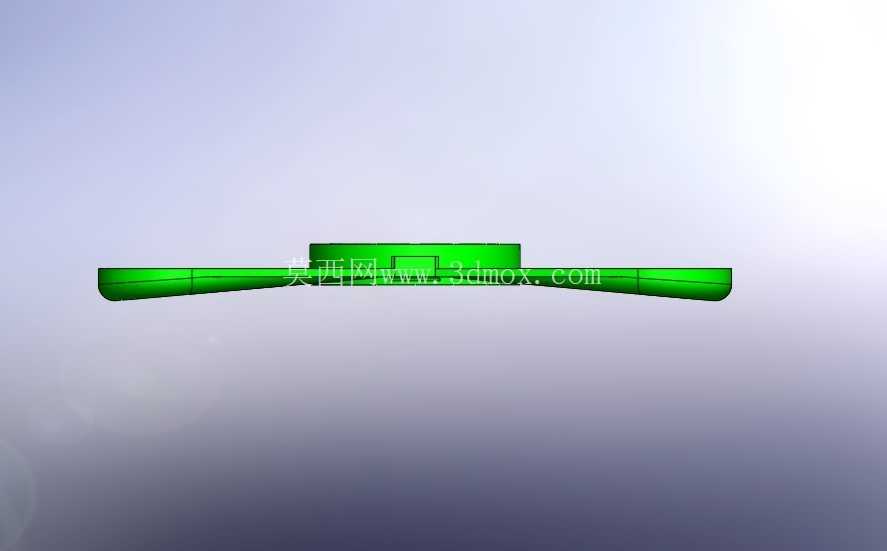

　　设计过程中也充分考虑了注塑生产的工艺性，整个零件采用PP食品级塑料注塑成型，整体拔模斜度统一设置为1.5度，没有倒扣结构需要额外做抽芯滑块，模具结构简单，可以采用大水口进胶，量产的时候成型周期短，单件生产成本低。零件的整体外轮廓尺寸控制在160毫米×120毫米范围内，安装后突出瓶身的高度不超过40毫米，不会额外增加包装的堆叠尺寸，在仓储、运输堆码的时候，提手不会和上层的包装产生干涉，适配现有快消品仓储的标准栈板堆码尺寸要求。

　　实际使用场景里，这款提手除了适配食用油瓶，也可以通用在同颈口规格的5升饮用水桶、车用尿素溶液桶、散装调味品大容量包装上，卡接环的开槽结构可以兼容±1毫米的颈口尺寸公差，对不同供应商生产的瓶身适配性很强，不需要针对每一款瓶身单独开模调整尺寸。握持段的闭环框结构也方便在售卖的时候悬挂展示，商超的挂钩可以直接穿过框体，不需要额外加装挂条，减少终端陈列的配件成本。在结构强度验证阶段，按照装满5升液体的总重量1.5倍做静载荷吊挂测试，提手不会出现塑性变形、断裂，卡接位置也不会出现松脱，完全满足民用包装的搬运使用要求。同时整个零件没有多余的装饰结构，表面是均匀的哑光质感，既可以做成透明色和瓶身融为一体，也可以添加色母做成品牌识别色，适配不同品牌的包装视觉设计需求。
