老式胸压式手摇钻孔工具结构设计

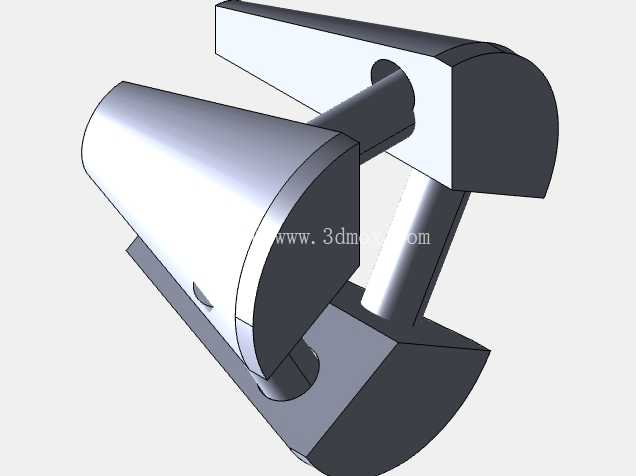

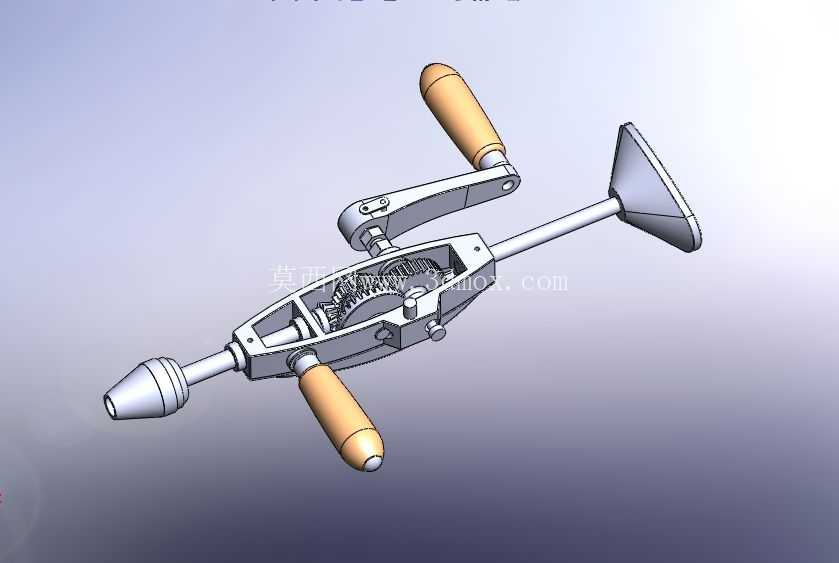

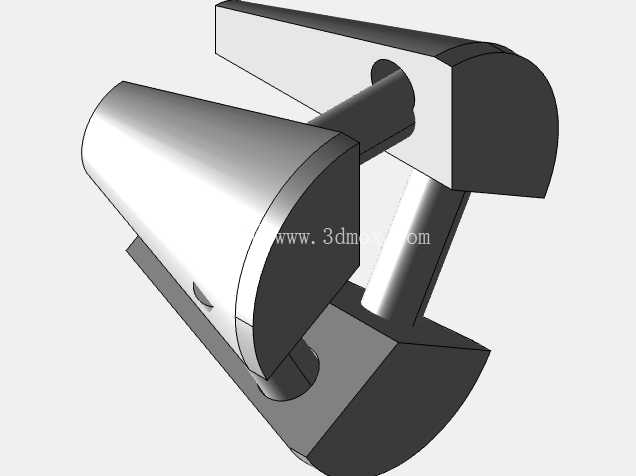

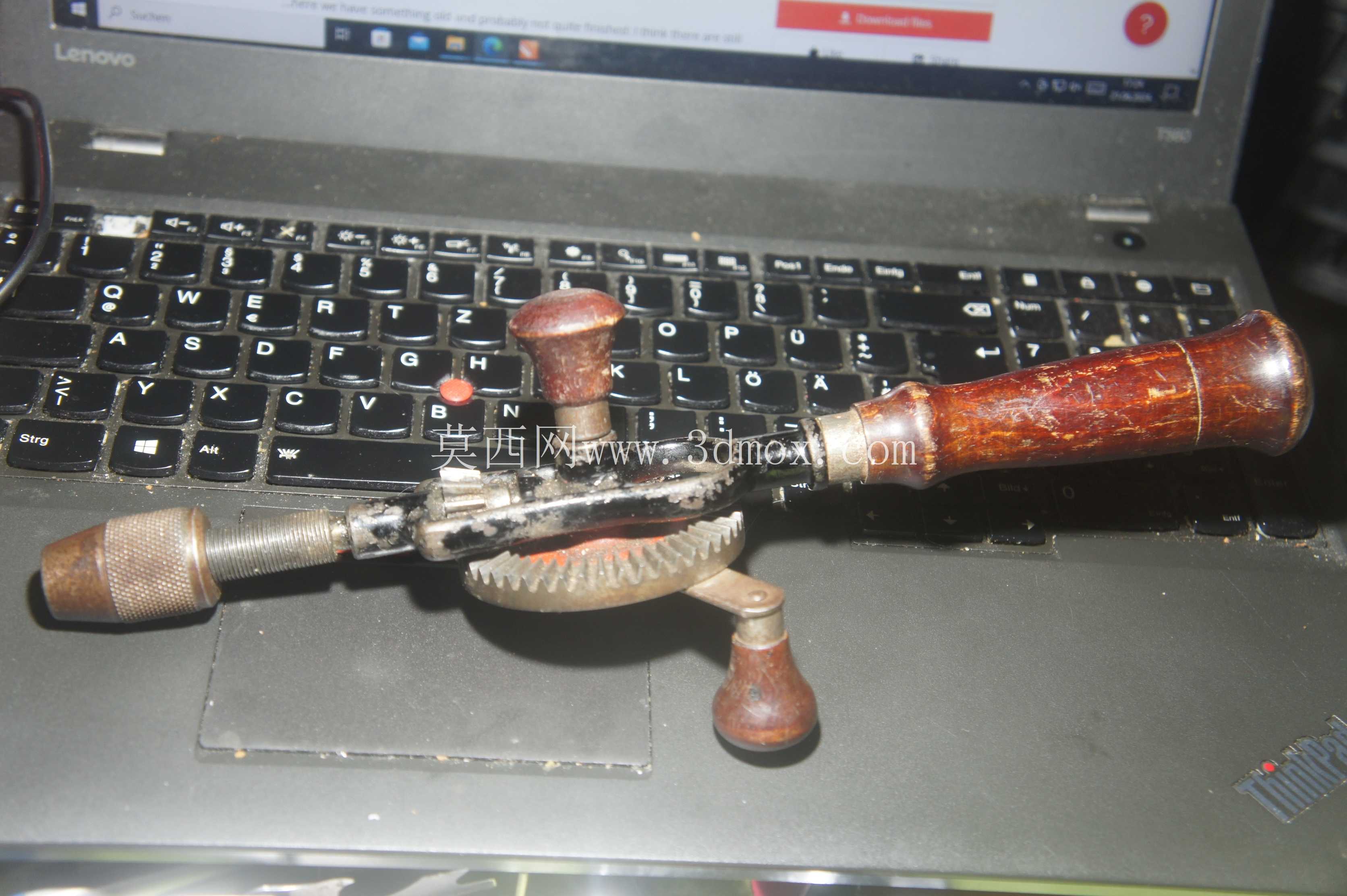

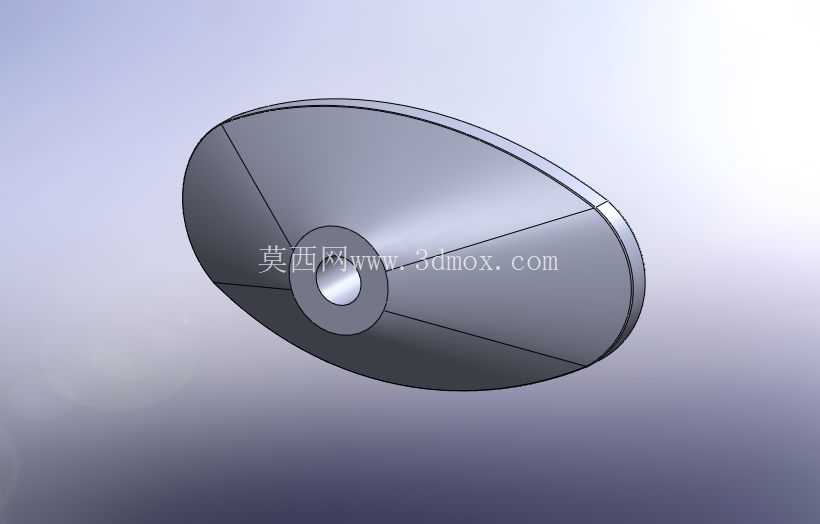

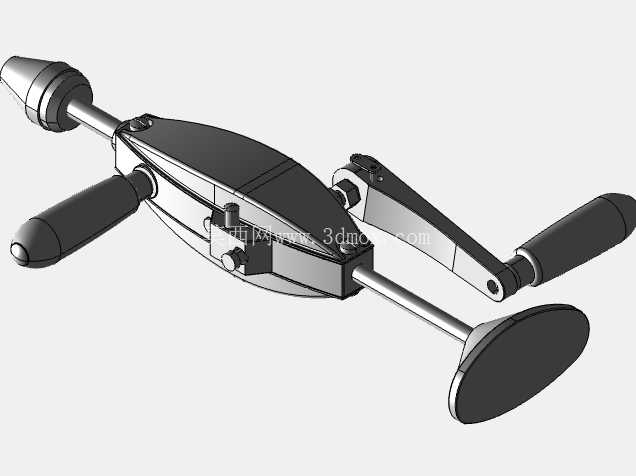

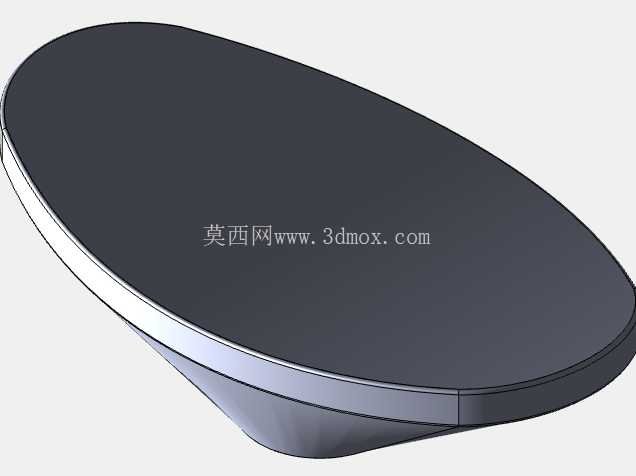

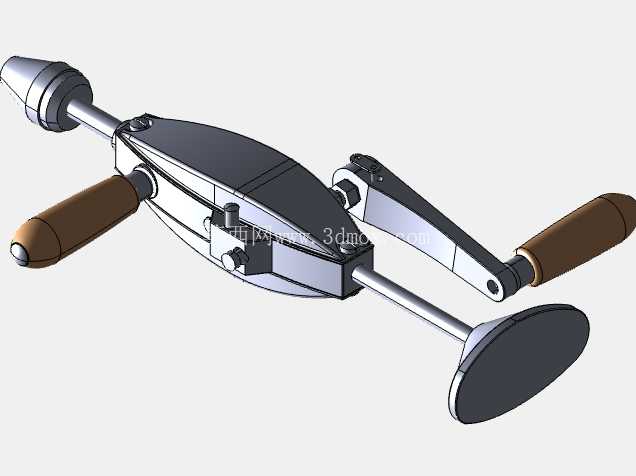

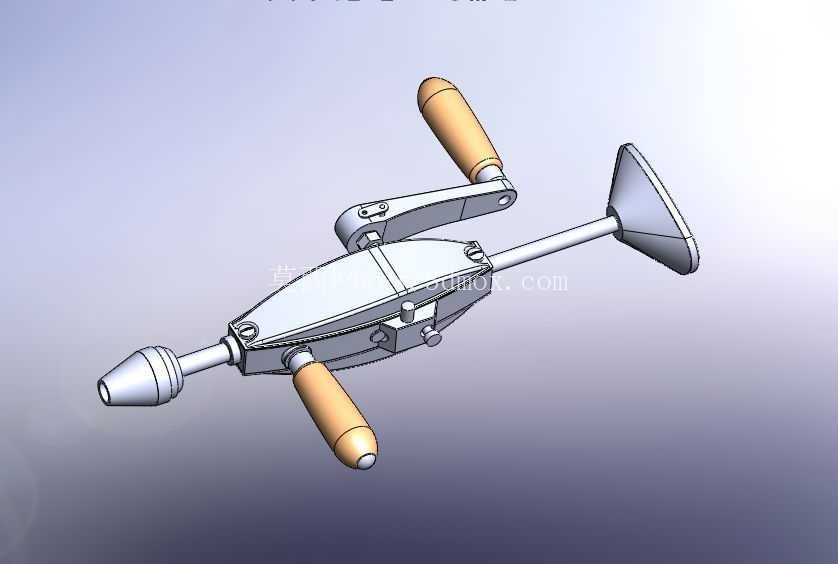

　　这款手动钻孔工具的结构设计，完全围绕无动力场景下的轻量钻孔作业需求展开，在户外无供电、狭小空间作业、精密小件加工等场景中，这类工具的实用性远高于电动钻孔设备，不会出现线缆牵绊、电池亏电、转速过高打坏工件的问题，早年在木工细作、皮具加工、薄金属件打孔、家电维修等领域应用十分广泛。从结构布局来看，整体采用胸压支撑加双握把的受力设计，尾部的弧形胸托是核心受力支撑部件，作业时可以将胸托抵在胸口或者肩窝位置，借助上半身的重量提供稳定的进给力，不需要像普通单手手摇钻那样靠手臂发力顶紧，长时间作业的疲劳度会大幅降低，同时进给力的控制精度更高，不会因为手臂抖动导致钻孔偏斜。

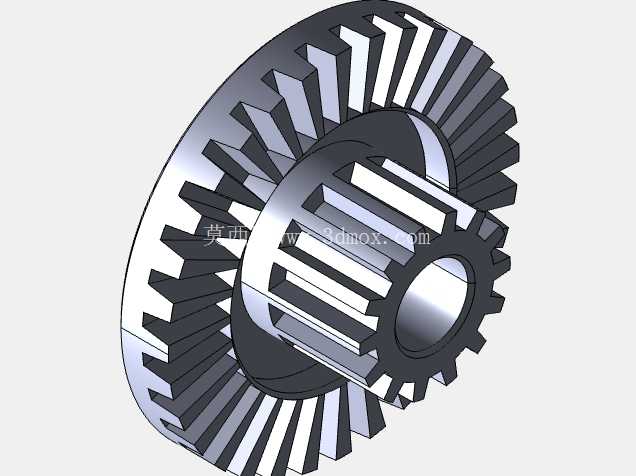

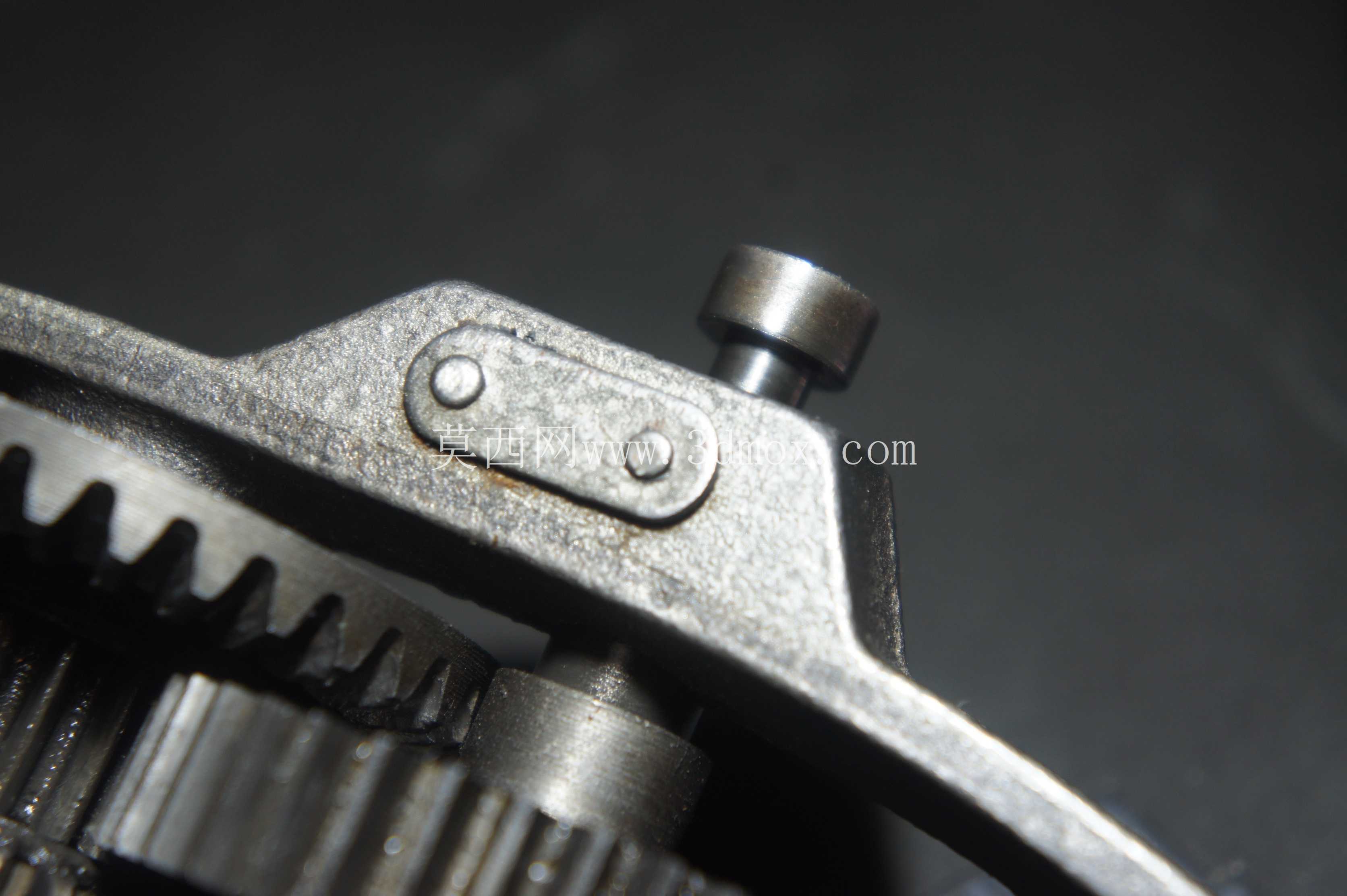

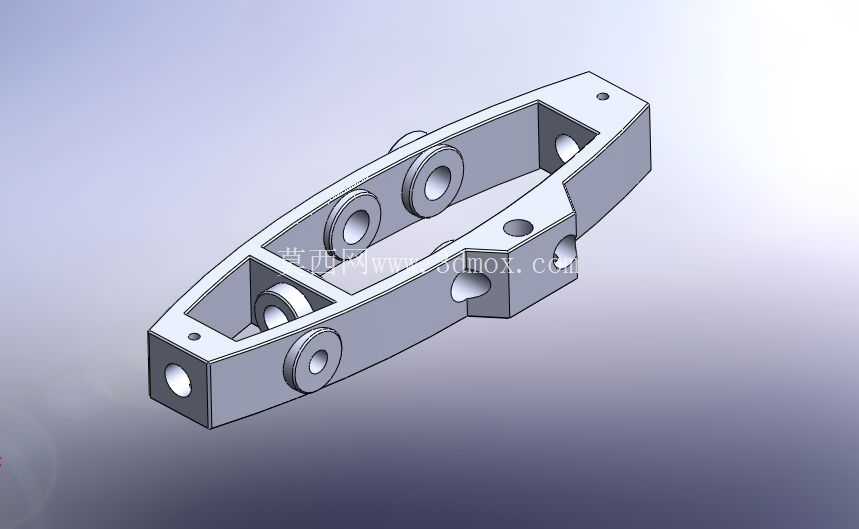

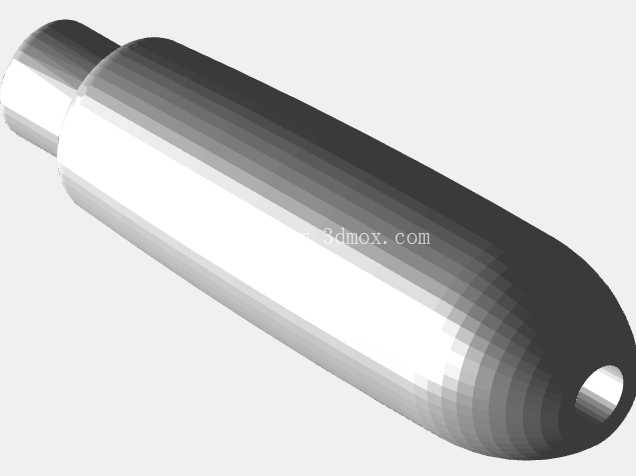

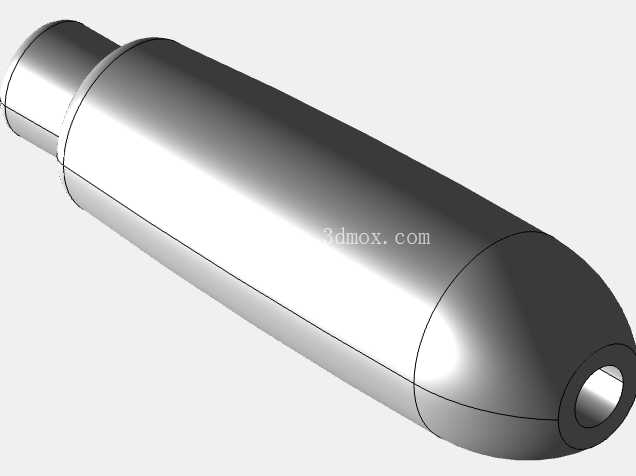

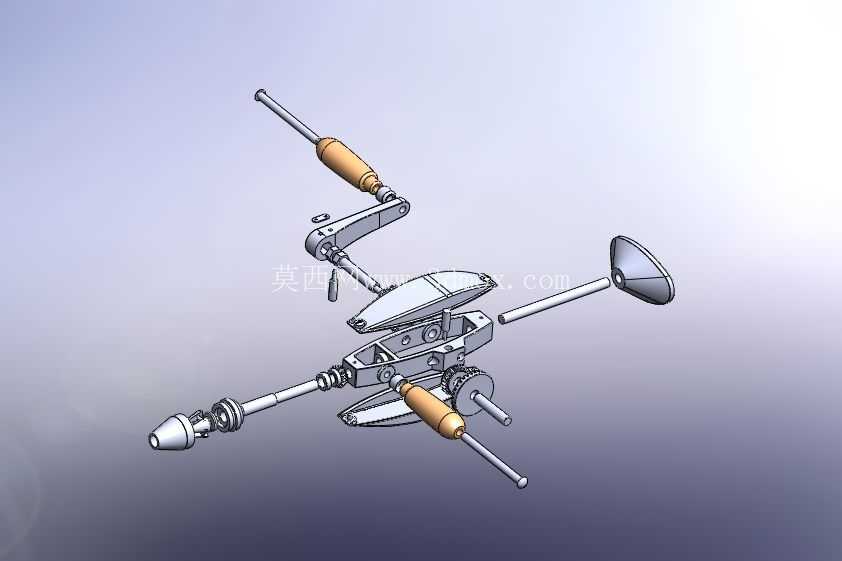

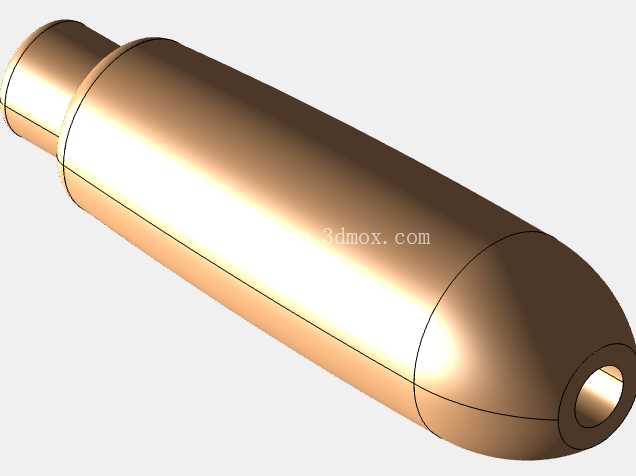

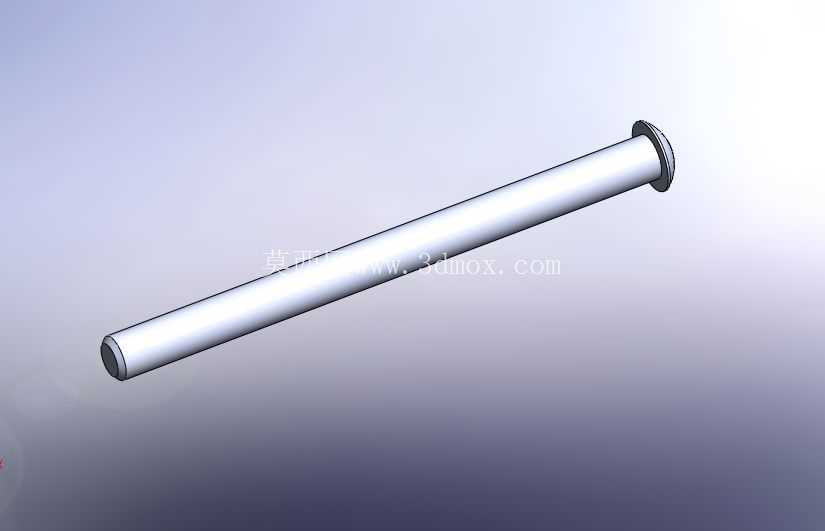

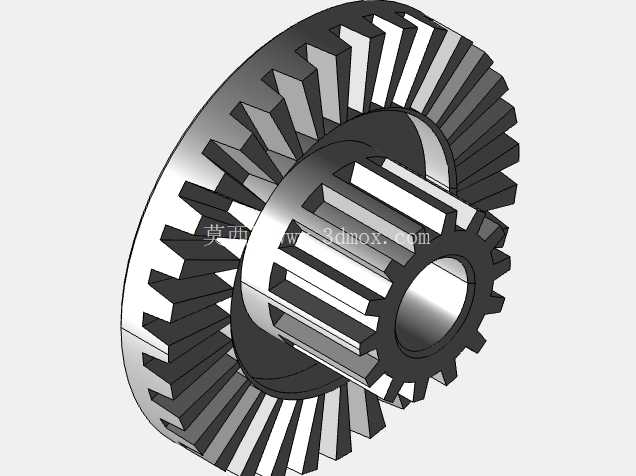

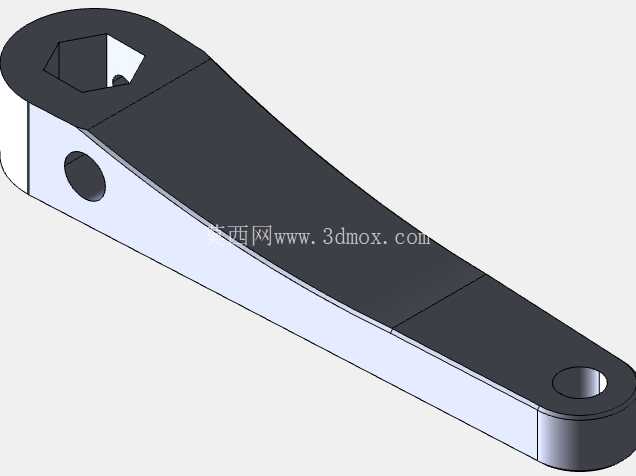

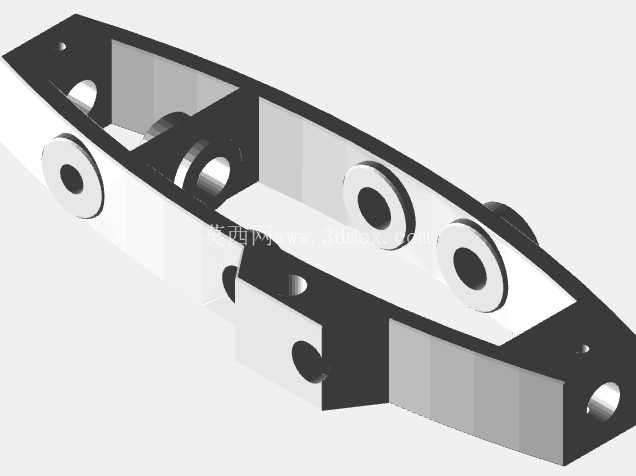

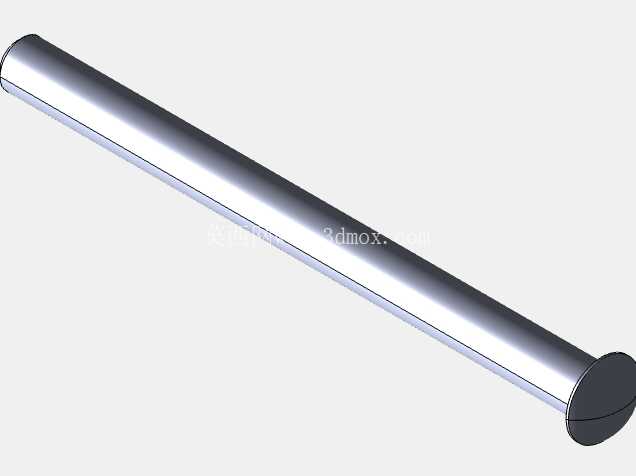

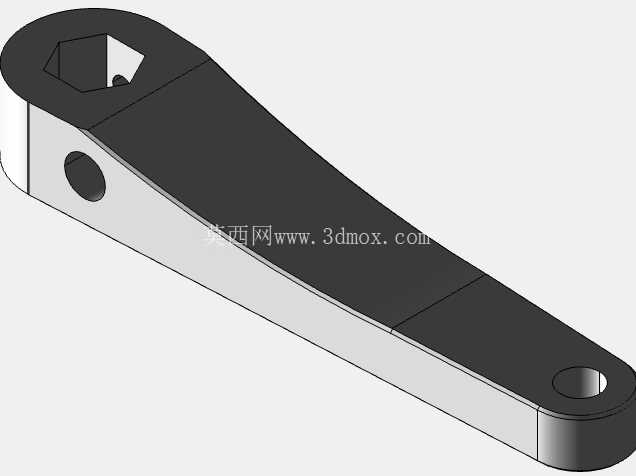

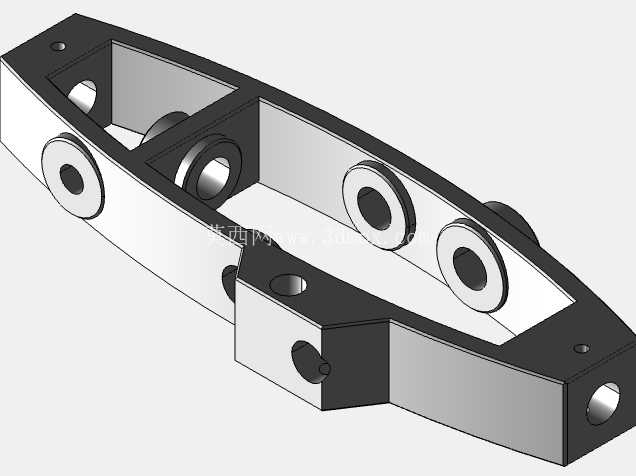

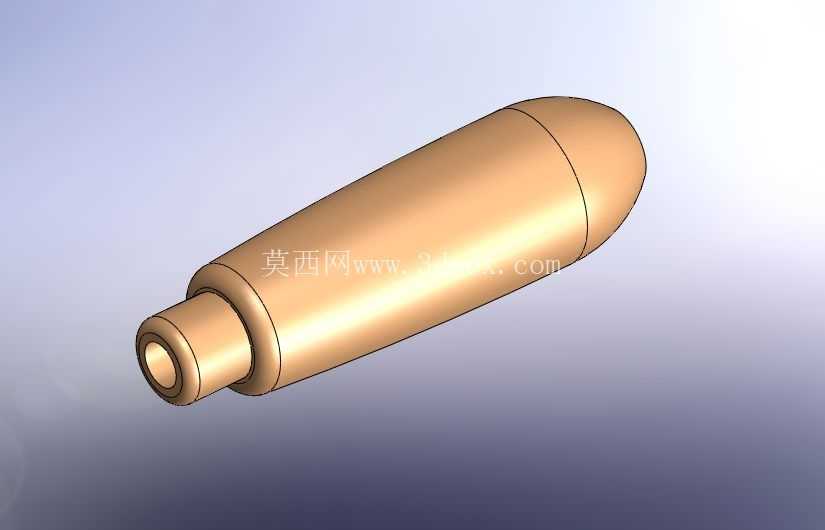

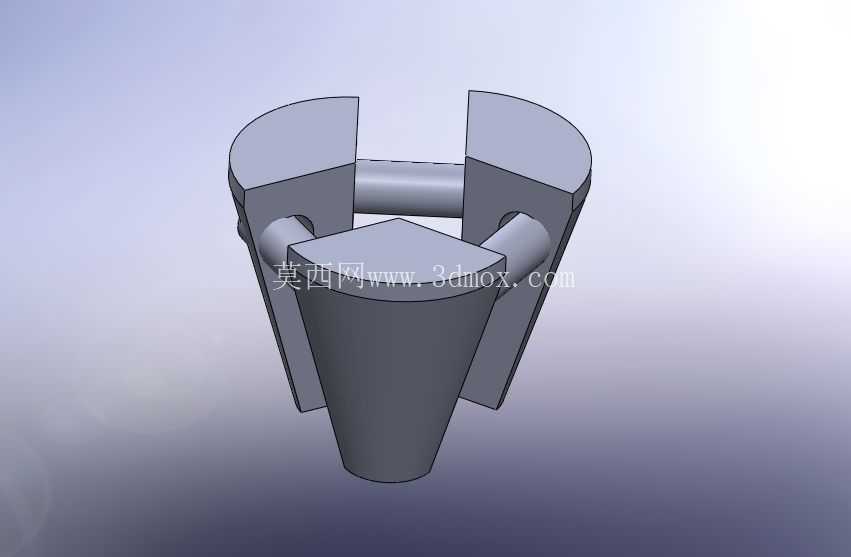

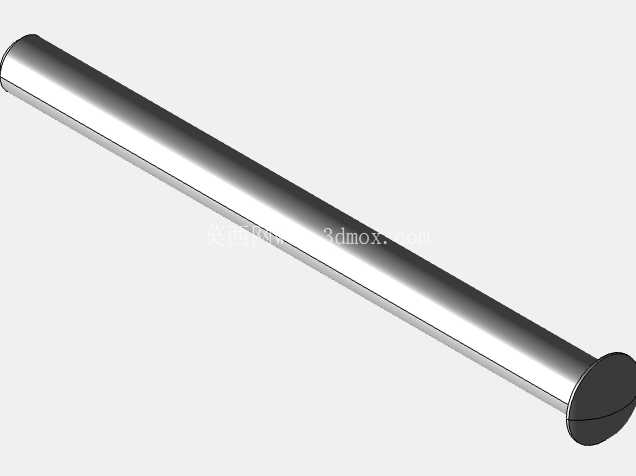

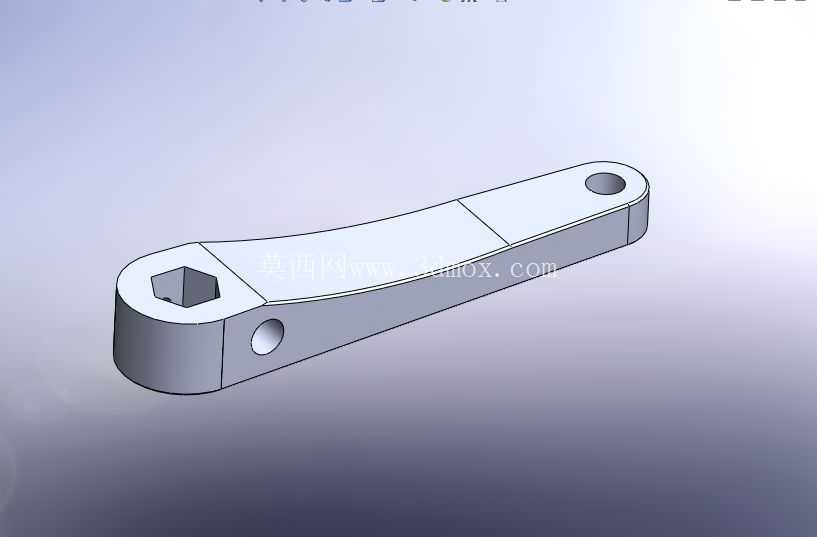

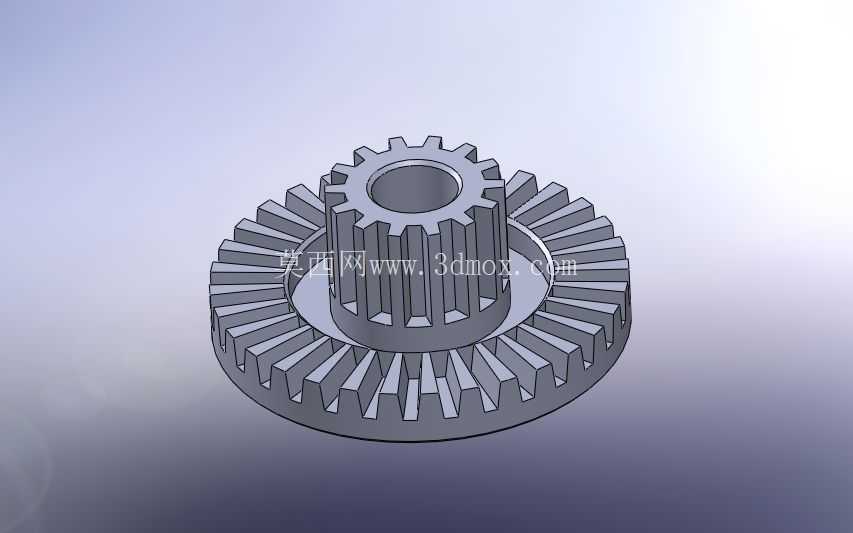

　　前端的钻夹头采用三爪自定心结构，适配不同直径的直柄钻头，夹头尾部和传动主轴直接连接，主轴通过滑动轴承支撑在主体框架上，既可以随传动系统旋转，也能沿轴向做进给滑动，滑动行程覆盖常规小直径钻头的有效钻孔深度，不需要反复调整身体姿态来适配进给量。传动部分采用锥齿轮换向结构，将两个侧握把的旋转运动通过锥齿轮副90度换向传递到前端主轴，齿轮副的传动比经过匹配，握把旋转一圈时主轴的转速适配手动发力的舒适区间，既不会因为传动比过大导致摇动手柄时阻力太大，也不会因为传动比过小导致钻孔效率太低，齿轮和主轴之间设置了简易的止推结构，承受钻孔时的轴向反力，避免齿轮端面因为轴向受力出现异常磨损。两个木质握把分别布置在主体框架的上下两侧，握持位置做了圆弧收腰处理，和手掌的贴合度较好，摇转时的力臂长度经过优化，手腕不需要做过大角度的弯折就能完成整圈旋转，握把和金属支架之间采用转动连接，摇转时握把可以贴合手掌自然转动，不会磨手。主体框架采用开放式的镂空结构，一方面可以减轻整体重量，方便携带和长时间持握，另一方面也能直接观察到内部齿轮的啮合状态，日常清理齿轮间的木屑、金属碎屑时不需要完全拆解主体，维护便捷性更高。

　　从安装边界和尺寸适配来看，整体长度控制在成年人手臂自然弯曲的舒适操作范围内，胸托的展开尺寸不会和作业面周边的障碍物产生干涉，在宽度不足二十公分的狭小空间内也能正常操作，钻夹头的最大夹持直径覆盖日常轻作业的常用钻头规格，不需要额外搭配转接夹具就能完成多数常规钻孔作业。设计上没有多余的冗余结构，所有部件都直接服务于手动钻孔的核心功能，框架的壁厚经过受力校核，在承受正常胸压进给力的情况下不会出现形变，各转动副的间隙控制在合理范围，既不会因为间隙过大导致主轴晃动，也不会因为间隙过小导致转动卡滞，即使在没有润滑的情况下，也能保持顺畅的转动状态。

　　这类手动工具的结构逻辑，本质是通过合理的力臂分配和传动换向，把人体的发力效率最大化，不需要额外的动力源就能完成稳定的钻孔作业，对于需要做手动工具结构设计、复古工具复刻、轻作业工具选型的从业者来说，这个结构的受力分配、人机工程布局、传动参数匹配都有很高的参考价值，尤其是在无动力作业场景的工具设计中，这种胸压式的支撑结构、双握把的传动布局，能够很好地平衡操作舒适度和作业效率，避免出现发力不当导致的工具损坏或者加工废品。
