DO-41封装塑封二极管三维结构模型

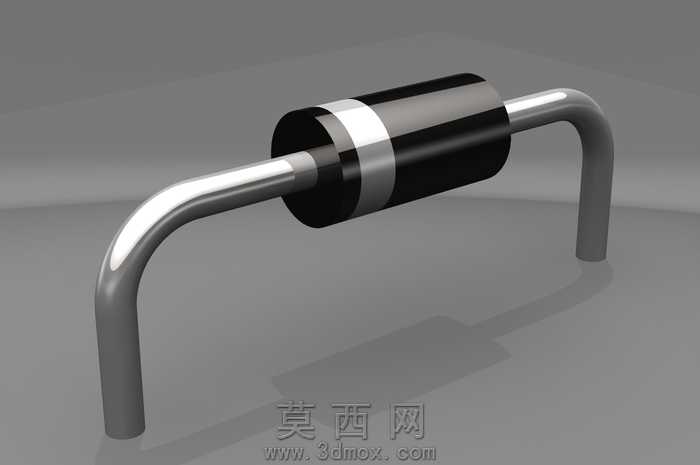

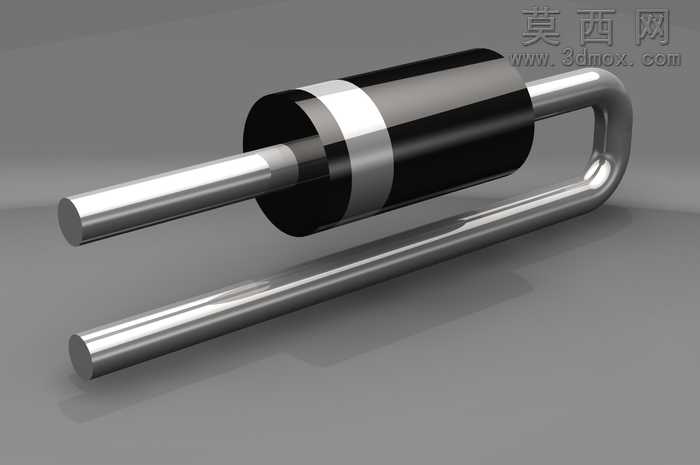

本模型为DO-41封装塑封二极管的高精度三维建模成果，建模过程以实物尺寸参数为核心依据，严格还原该型号二极管的真实结构比例，首先通过二维草绘绘制引脚的截面轮廓与轴向路径，采用旋转特征生成两端圆柱形金属引脚，保证引脚直径、长度符合15.24毫米水平包距、2.54毫米纵包距的尺寸规范，引脚表面做金属切削质感的细节处理，还原直插元件引脚的光滑圆柱形态。中间封装主体部分采用圆柱拉伸结合端面倒圆角特征构建，精准还原黑色环氧塑封层的柱体轮廓，同时在塑封层表面添加环形银色标识带，通过曲面偏移与纹理映射实现标识带的金属光泽效果，区分塑封本体的哑光黑质感。引脚与塑封层的衔接位置做过渡圆角处理，避免建模出现生硬的直角拼接，还原实际生产中封装工艺的衔接形态。材质设置阶段，金属引脚采用高反射率的金属材质，调整粗糙度参数模拟镀锡引脚的半光亮金属质感，塑封主体采用低反射率的哑光黑色塑料材质，添加细微的颗粒纹理还原环氧塑封料的真实表面触感，环形标识带采用亮银色金属材质，与塑封本体形成明确的视觉区分。渲染阶段采用工作室三点布光方案，主光源从侧上方投射，突出金属引脚的高光反射与塑封层的体积感，辅光源补亮暗部避免结构细节丢失，背景采用中性灰色调突出元件本身的结构特征，同时添加柔和的地面阴影增强模型的空间真实感。建模过程中严格遵循电子元件的结构逻辑，引脚与塑封内部的衔接位置做合理的结构示意，保证模型既具备外观展示的高精度效果，也可用于电子装配场景的布局演示、PCB板直插元件的装配模拟等用途，模型的各部分特征均采用参数化建模方式构建，可根据同系列不同参数的二极管需求快速调整尺寸，适配不同的设计使用场景。
