饮料灌装线四工位扭瓶执行机构设计

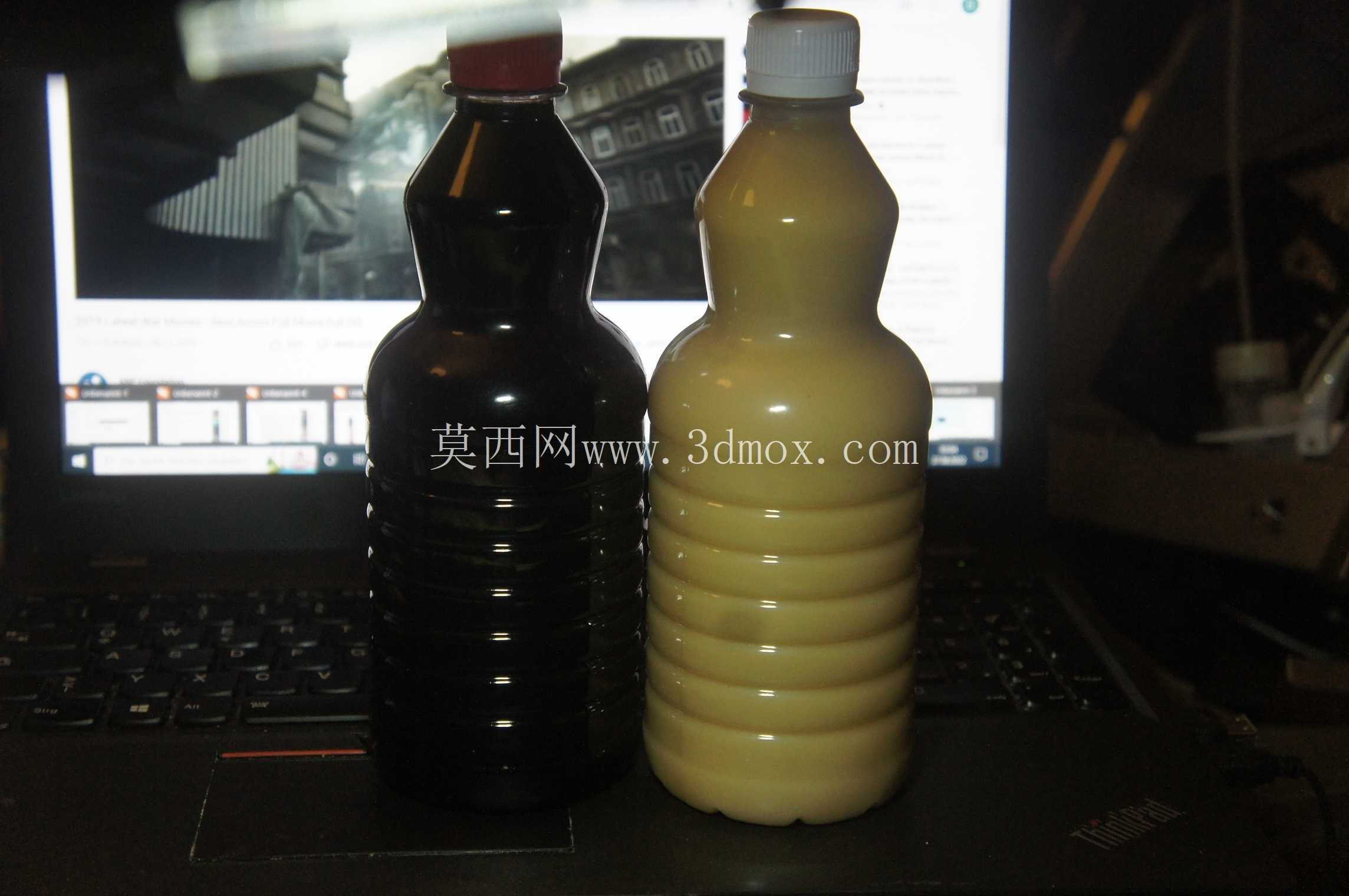

　　在含气饮料、瓶装饮用水的高速灌装生产环节，扭瓶机构是衔接灌装工位与后续压盖、贴标工序的核心执行部件，这套四工位扭瓶执行结构的设计初衷，是匹配700ml规格PET瓶装饮品的双线并行生产需求，解决传统单工位扭瓶结构节拍不足、瓶身定位偏移导致的旋盖歪斜问题。从实际产线布局来看，该机构安装在灌装出料端与压盖机进料端的衔接段，安装基准面与输送链板的上平面保持127mm的垂直高度差，整体安装底座的横向跨度为320mm，纵向深度为185mm，可直接适配现有宽度为114mm的标准食品级输送链板，不需要对原有产线的机架进行大规模裁切改造，安装时仅需通过底座两侧的四个M8沉头螺栓与输送线侧梁固定即可，预留的安装调节余量为前后±15mm，可适配不同瓶身直径的微调需求。

　　结构设计上，四个扭瓶头采用等距线性排布，相邻扭瓶头的中心距为82mm，刚好匹配双线布局下每线两个瓶位的输送节拍，当灌装完成的瓶装饮品随链板输送至机构工位时，下方的定位托块会先抬升托住瓶底，避免扭瓶过程中瓶身随扭矩发生周向转动，扭瓶头的内衬采用食品级硅胶材质，接触瓶身的部位做了1.2mm深度的网格防滑纹，在提供0.3-0.5N·m夹持扭矩的同时，不会刮花PET瓶身的外包装印刷层。不同于传统单侧进瓶的扭瓶结构，这套机构适配双线并行的进瓶逻辑，左侧线输送小麦法棍面包配套的鲜榨加顶饮品，右侧线输送黑麦长棍面包配套的磨碎谷物饮品，扭瓶头可根据两侧瓶身的细微尺寸差，独立调整夹持行程，单头的夹持行程调节范围为0-22mm，可覆盖直径65mm到87mm的常规圆瓶规格。

　　从功能实现逻辑来看，扭瓶动作的触发与输送线的编码器信号联动，当光电传感器检测到瓶身到达预设位置时，扭瓶头先下行套住瓶身的颈部防滑圈位置，随后按照预设的270度周向转动角度完成瓶身姿态调整，确保后续压盖工位的瓶盖螺纹与瓶口完全对正，调整完成后扭瓶头抬升复位，定位托块下降，瓶身随链板进入下一道工序。整套机构的动作节拍可适配12000瓶/小时的高速产线需求，单动作循环的耗时控制在0.28s以内，不会成为整条产线的节拍瓶颈。在结构细节处理上，扭瓶头的升降导柱采用自润滑铜套配合，不需要频繁加注润滑脂，避免润滑油脂滴落污染食品级输送环境，底座的承托板做了15度的斜边导角，即使出现瓶身倾倒的异常情况，也能顺着斜边滑出机构工位，不会卡滞在机构内部造成产线堵瓶。

　　实际选型适配过程中，需要注意该机构的气源接口为G1/4标准快插接口，配套的气缸工作压力稳定在0.5-0.6MPa区间，压力过低会导致夹持力不足出现扭瓶打滑，压力过高则容易出现瓶身被夹变形的问题。扭瓶头的转动驱动采用同步带联动四个工位，相比单头独立驱动的结构，减少了三个驱动电机的成本投入，同时也降低了多电机同步控制的调试难度，同步带的张紧轮预留了8mm的调节行程，日常维护时仅需定期检查同步带的张紧度即可，不需要复杂的参数调试。针对食品生产场景的清洁需求，整套机构的外露零部件全部采用304不锈钢材质，表面做了拉丝处理，冲洗时不会残留清洁死角，可直接适配产线每班结束后的CIP原位清洁流程，不需要拆解机构进行单独清洗。
