贻贝冰淇淋食品包装热压成型模具结构

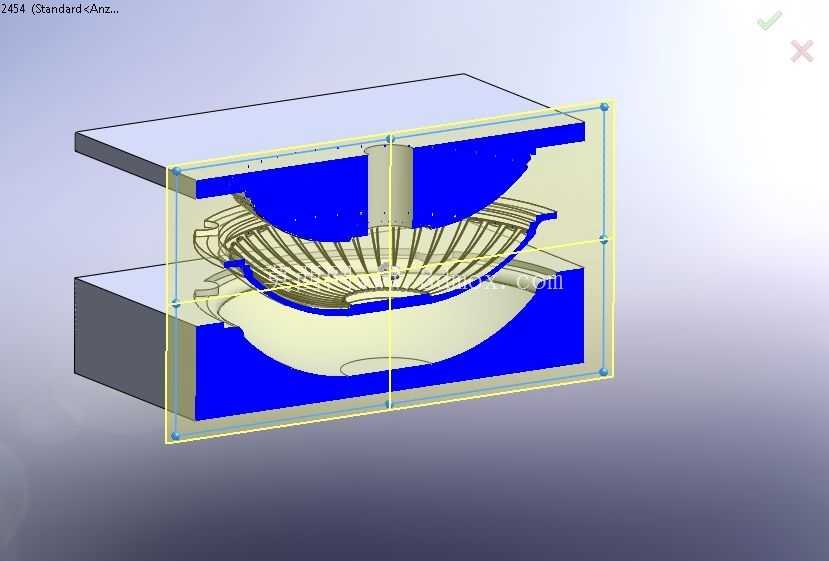

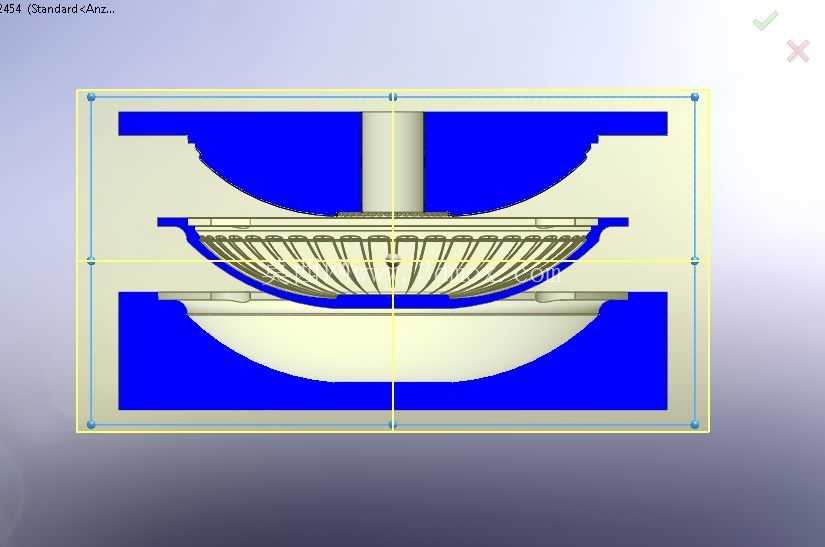

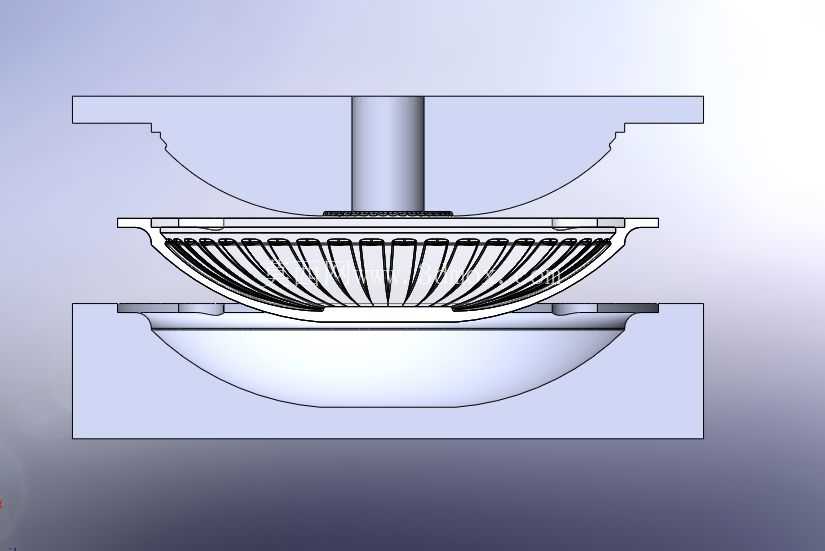

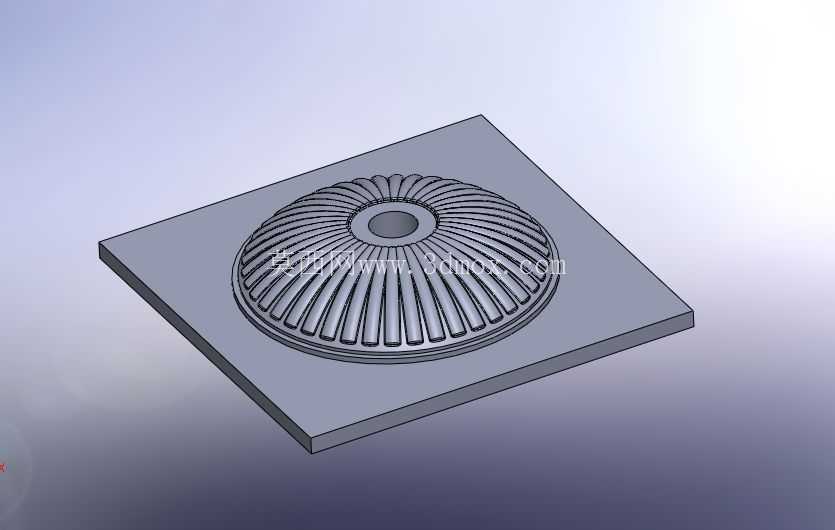

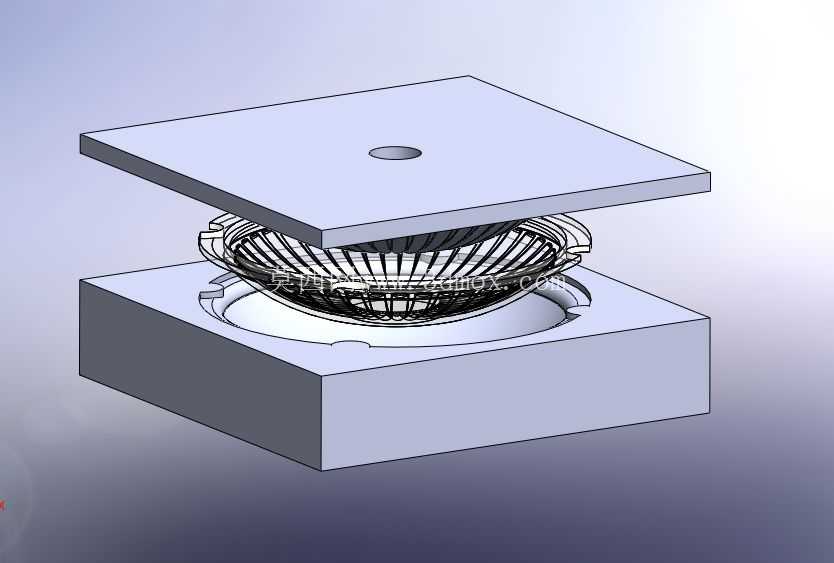

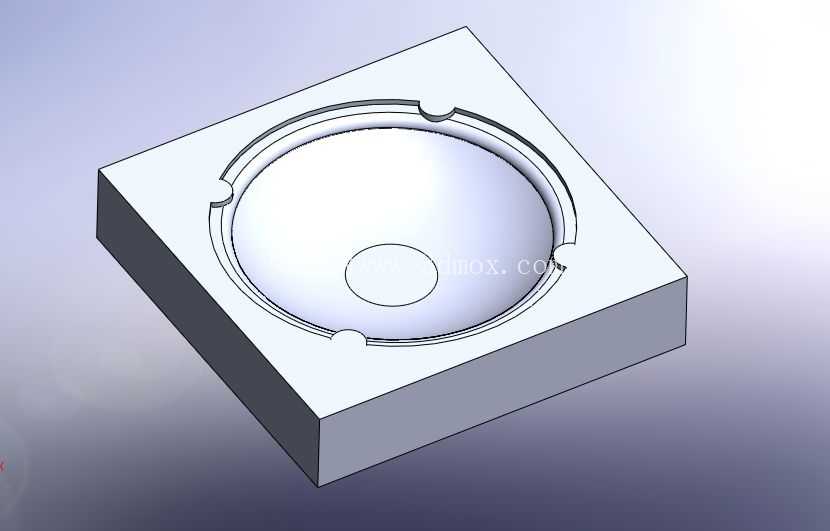

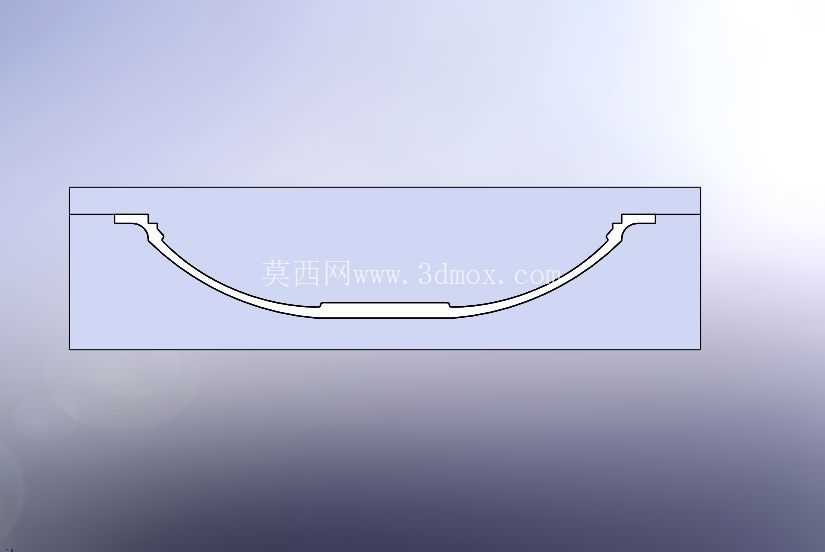

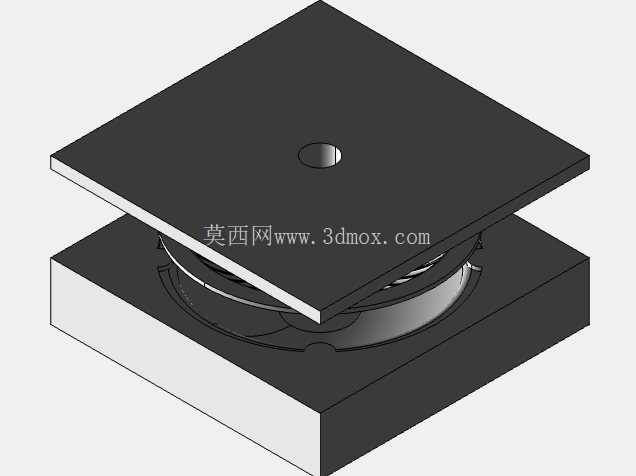

　　这套成型结构针对紧凑型食品分配器的内置使用场景设计，核心服务于小空间内的贻贝造型冰淇淋包装即时生产需求，解决常规工业化包装生产设备体积大、无法嵌入小型食品分配终端的痛点。整套结构采用上下对合的模腔布局，上模设置与贻贝外壳纹理完全匹配的凸模结构，下模为对应轮廓的凹模，模腔边缘设置定位止口，合模时可保证上下模的同轴度偏差控制在0.1mm以内，避免成型后的包装出现壁厚不均、飞边过大的问题。考虑到食品分配器的内部安装空间有限，整套模具的外部轮廓做了紧凑化处理，模架外侧预留侧装滑块的导入槽，无需从设备顶部吊装即可从侧面完成模块滑入安装，安装时仅需对准设备内部的定位销孔即可完成固定，更换不同造型的模芯时无需拆解整套模架，仅需抽出侧装的模芯模块即可完成切换，适配终端设备快速更换产品品类的使用需求。

　　成型工艺上摒弃了常规PET包装的注塑或吹塑方案，针对回收PET料的特性采用固相热压成型逻辑，仅将PET片材加热至玻璃化转变温度以上、熔融温度以下的糊状状态，避免完全熔融后的材料流动性过强导致的成型周期长、冷却收缩率大的问题。压合过程中，上模下行速度设置为分段控制，初始接触材料时采用低速进给，避免糊状材料被快速挤压溢出模腔，待材料初步填充模腔纹理后切换为高压保压，让PET材料充分填充贻贝纹理的细微凹槽，同时在模腔边缘设置余料溢出槽，多余的糊状材料会进入溢料槽形成统一的工艺飞边，后续可通过简易的裁切结构去除，无需额外的复杂修边工序。脱模环节仅采用食用油作为脱模剂，完全符合食品接触材料的安全要求，无需额外的脱模剂喷涂回收装置，进一步压缩了整套结构的占用空间，成型后的包装可直接在分配器内部完成冰淇淋装填，省去了包装运输、二次上料的中间环节。

　　模腔的贻贝纹理做了脱模斜度优化，所有纹理凹槽的脱模斜度不小于1.5°，避免糊状PET冷却后卡在纹理凹槽内导致脱模失败，同时模腔表面做了镜面抛光处理，表面粗糙度达到Ra0.8以下，既可以减少PET材料与模腔的粘附力，也能让成型后的包装外表面具备足够的光洁度，清晰呈现贻贝壳的自然纹理。上下模的合模导向采用四角导柱结构，导柱与导套的配合间隙控制在0.02mm以内，保证反复开合模过程中模腔不会出现错位，长期使用后的模腔对位精度仍能满足成型要求。整套结构的加热元件嵌入上下模的模架内部，采用分区控温，模腔纹理区域的温度控制精度在±2℃以内，保证PET材料在整个模腔内的软化程度一致，避免局部温度过高导致材料降解、或是温度过低导致材料填充不足的问题。冷却水道紧邻模腔背面设置，保压完成后可快速通入冷却水将模温降至PET玻璃化转变温度以下，缩短成型周期，适配终端设备连续生产的节奏。

　　安装边界上，整套模架的外侧尺寸完全匹配紧凑型食品分配器的内部安装仓尺寸，模架的进出料口与分配器内部的片材输送通道、成品出料通道完全对齐，无需额外的转接结构即可完成对接。动力接口采用标准快插接头，与分配器内置的气压驱动系统连接即可完成合模、开模的动作驱动，无需额外配置独立的动力单元。考虑到食品终端的日常清洁需求，模架与食品接触的部分采用快拆结构设计，无需工具即可拆下模芯进行清洗消毒，符合食品加工设备的卫生要求。整套结构没有采用复杂的液压或伺服驱动结构，全部动作依靠气压驱动即可完成，结构简单可靠，维护成本低，适合在小型食品售卖终端、门店现制食品设备这类非工业生产场景下长期稳定运行，解决了小批量、即时生产定制造型食品包装的设备适配问题，相比常规的工业化包装生产设备，整套结构的体积仅为同产能注塑设备的十分之一，能耗也大幅降低，适合分散式的终端生产场景使用。
