多用途法兰基座立式空心球连接接头

　　这类带方形安装法兰的立式空心球接头，在工业管路布设、小型气动执行机构连接、实验室流体通路搭建场景里应用十分广泛，区别于常规螺纹硬连接接头，它的球头结构允许连接端存在小角度的偏摆调整，能抵消安装面加工误差、管路热胀冷缩带来的装配应力，避免硬连接状态下长期受交变应力出现焊缝开裂、螺纹滑牙的失效问题。从结构设计逻辑来看，底部方形法兰做了等厚平板设计，四个角预留的安装孔位可以直接配合螺栓固定在安装基面，不需要额外做焊接转接座，法兰中心向上延伸的圆柱基座做了台阶式过渡，既保证了和法兰面的连接强度，也给球头的转动预留了足够的避让空间，不会在调整角度时出现结构干涉。

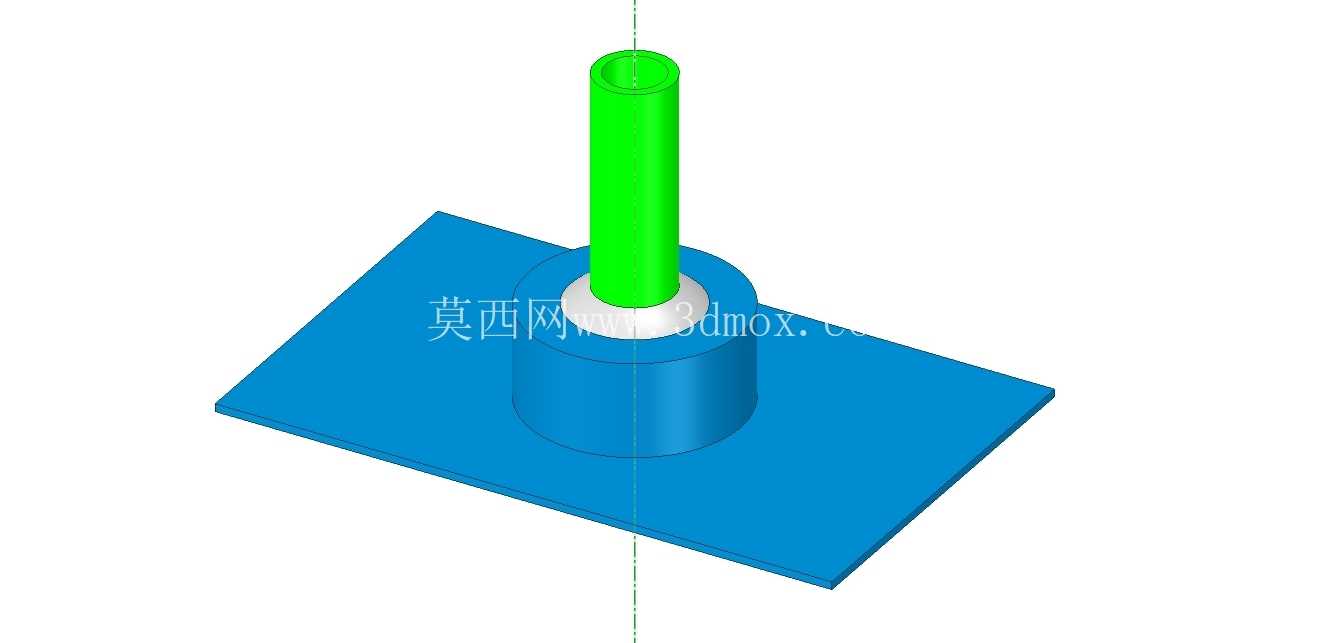

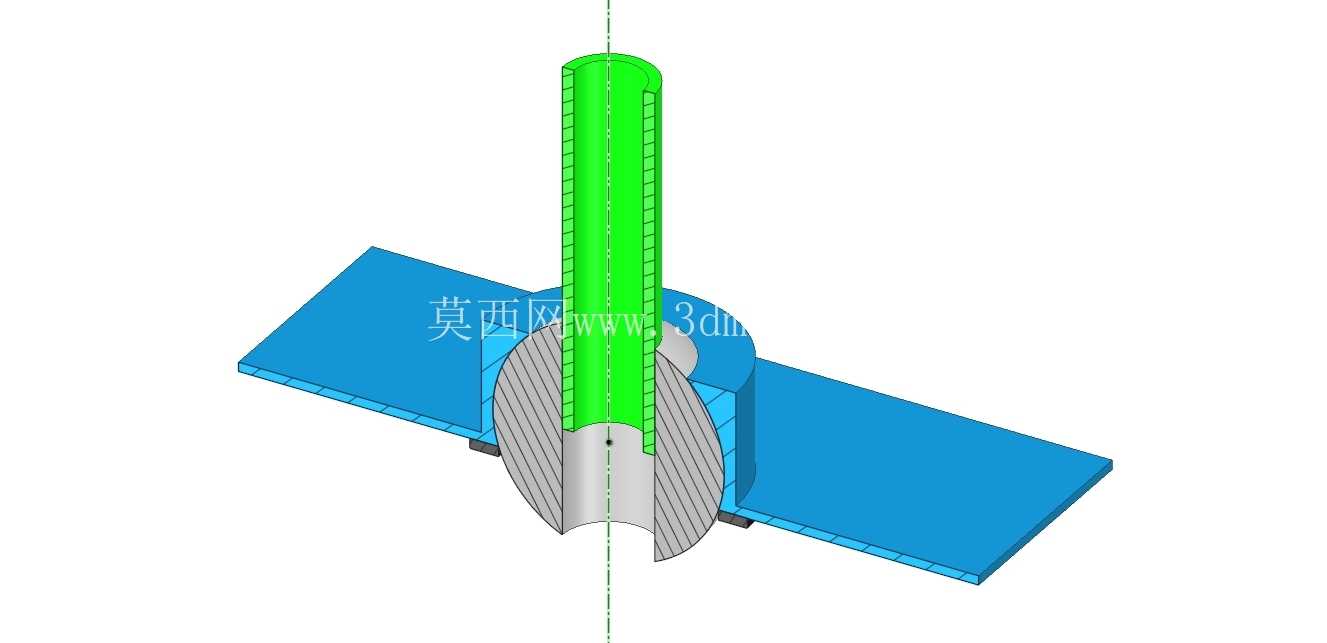

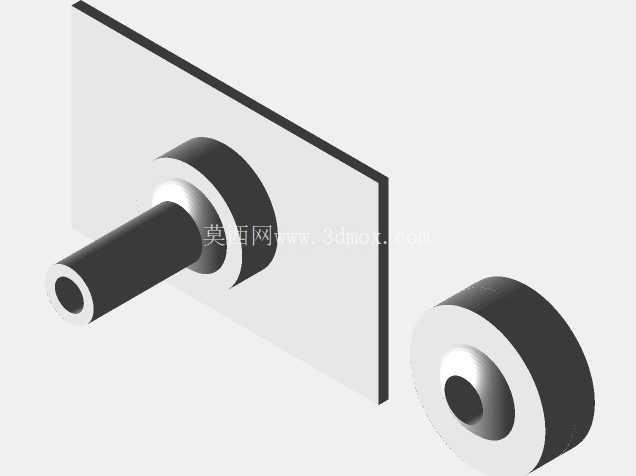

　　上方的立式空心接杆做了等径通孔设计，内壁粗糙度控制在流体输送要求的范围内，减少介质流经时的阻力损失，接杆和下部基座的连接位置采用球面配合结构，配合面做了贴合度优化，在允许的偏摆角度范围内能保持可靠的密封性能，不会出现介质渗漏的问题。实际选型使用时，需要重点关注几个安装边界参数：首先是底部方形法兰的边长尺寸，要匹配安装基面的预留空间，法兰厚度决定了接头整体的安装刚性，在有振动的工况下要选择厚度更大的法兰版本，避免长期振动导致固定螺栓松动；其次是中心接杆的外径和内孔直径，要和对接的管路通径保持一致，避免通径突变造成的流阻增大或者介质淤积；另外球面配合的最大偏摆角度是核心功能参数，选型时要核算管路安装后可能出现的最大偏移量，确保调整范围覆盖实际安装误差，不要超角度使用导致密封面失效。

　　这类接头在自动化生产线的气路连接中使用频率很高，比如机械手末端的气爪供气通路，因为机械手动作时管路会跟随反复摆动，普通硬接头很容易在反复弯折应力下出现断裂，采用这种空心球接头可以在连接位置释放摆动应力，大幅延长管路的使用寿命。在小型液压试验台的管路搭建中，这类接头也常用来连接测试工位的临时管路，因为每次测试的工件接口位置存在偏差，不需要重新弯制管路，只需要调整球头的角度就能快速对接，能大幅提升试验准备的效率。设计这类接头的三维模型时，要重点处理几个配合位置的尺寸公差：球面配合的间隙要控制在合理范围，间隙过大会导致密封失效、接头晃动，间隙过小则会出现调整卡滞，甚至温度变化时因为热胀冷缩抱死无法调整；法兰上的安装孔位置度要严格控制，避免和安装基面的螺孔不对中，导致强行装配时产生额外的装配应力；接杆的空心内孔要和基座的通孔保持同轴，避免介质流经时出现偏流，在高速流体工况下产生不必要的振动。

　　另外从加工工艺角度考虑，模型设计时要在法兰和圆柱基座的连接位置做合理的圆角过渡，避免直角位置出现应力集中，在受冲击载荷时出现断裂问题；接杆的顶端如果是用来插接软管的结构，要在外壁设计合理的倒扣结构，保证软管插接后不会在介质压力下脱落，如果是硬管焊接结构，则要在顶端预留焊接坡口，方便现场焊接装配。在一些特殊工况下，比如输送有腐蚀性的介质，只需要更换对应材质的毛坯加工即可，整体结构不需要做大幅调整，这也是这类接头通用性强的原因之一，不管是气动、低压液压还是普通流体输送场景，只要通径和安装尺寸匹配，都可以通过更换材质、调整密封件的方式适配不同工况。
