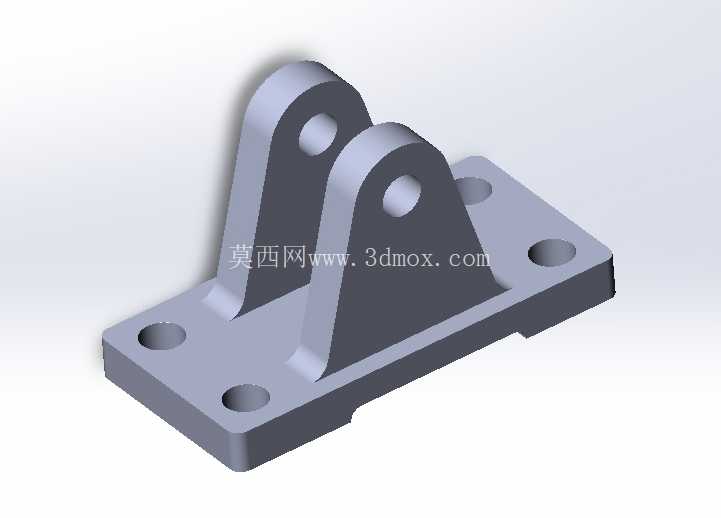

10mm规格双立板安装式承重吊耳结构

　　日常做设备结构设计时，这类带双立板的吊耳结构是非常常见的受力连接件，很多需要铰接挂载、临时吊装承重的工位都会用到类似结构。先从实际使用场景说，这类吊耳常被用在小型自动化设备的门体铰接挂载、轻型工装夹具的翻转支撑、小型物料输送线的侧挂导向组件安装位，也会用在一些需要挂载小型气动元件、传感器支架的设备侧壁位置，相比单立板吊耳，双立板的结构抗侧向偏移能力更强，穿入销轴后受力更均匀，不会出现单侧受力导致的销轴磨损过快、立板变形的问题。

　　从结构设计逻辑来看，底座部分采用矩形平板设计，四个角位预留了沉头安装孔，安装时可以直接用内六角螺栓穿过孔位固定在设备安装基面，沉孔设计可以让螺栓头完全埋入底座平面，不会突出平面干涉挂载部件的转动轨迹，也避免螺栓头外露被剐蹭导致松动。两个立板垂直于底座平面设置，立板与底座的衔接位置做了圆弧过渡处理，这个过渡结构是应力释放的关键，要是直接做直角衔接，承重时直角位置会出现应力集中，反复受载后很容易从根部开裂，圆弧过渡可以把受力均匀分散到底座平面，大幅提升结构的抗疲劳强度。立板上的同轴销孔是核心配合位，两个孔的同轴度公差需要控制在0.02mm以内，不然穿入销轴后会出现卡滞，挂载部件转动时摩擦力过大，甚至会出现别劲导致销轴弯曲的问题。

　　尺寸边界上，这款吊耳标注的10mm规格，对应的是销孔的公称直径为10mm，适配直径10mm的圆柱销轴，立板的间距根据挂载部件的连接耳厚度来匹配，常规设计时间距会比挂载耳厚度大0.2-0.3mm，预留装配间隙同时避免转动时晃动量过大。底座的安装孔位间距是固定的，选型时需要提前核对安装基面的预留孔位，避免出现孔位对不上无法安装的问题，底座的厚度设计需要匹配额定承重，10mm销孔规格的这款吊耳，底座厚度一般在6mm左右，立板厚度在5mm左右，额定静载承重可以达到50kg，完全满足轻型设备的挂载需求。

　　实际建模时需要注意几个细节，一是销孔的内壁要做倒角处理，方便销轴穿入，也避免锐边割伤装配人员；二是底座的安装孔沉头深度要匹配所选螺栓的头部高度，保证螺栓安装后不突出平面；三是立板顶部的圆弧过渡要和立板侧面、销孔周边的曲面顺滑衔接，不要出现建模碎面，不然后续出工程图或者做有限元受力分析时会出现计算误差。这类结构如果是用在有频繁往复转动的场景，还可以在销孔位置压入铜套或者自润滑轴承，提升耐磨性能，延长部件的使用寿命，要是用在固定吊装不转动的场景，直接穿入销轴配开口销防脱就可以满足使用需求。

　　很多新手设计这类吊耳时容易忽略立板与底座的焊接或者一体成型的强度问题，如果是焊接件，需要在衔接位置标注焊脚高度，做满焊处理，要是是机加工一体件，要注意加工时的刀具路径，避免圆弧过渡位置出现接刀痕，接刀痕位置会成为应力集中的起始点，长期受载容易出现裂纹。另外安装时要保证底座与安装基面完全贴合，不能有悬空位置，不然锁紧螺栓时底座会出现变形，导致两个立板的销孔同轴度超差，影响后续装配。
