卧式弯脚引线超级电容器HV1030结构设计

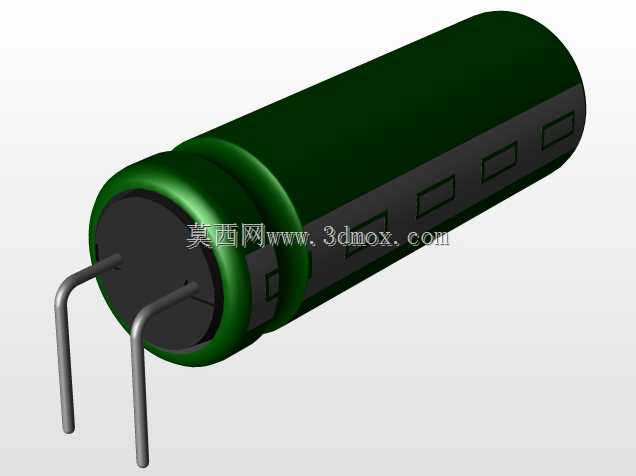

　　在手持通讯终端、便携工控采集模块、小型物联网传感节点这类对供电冗余、掉电保持有硬性要求的低功耗电子设备里，卧式安装的引线型超级电容一直是板级储能方案里的常用选型，这次拆解建模的HV1030-2R7106-R就是这类应用场景下的典型规格。先从实际安装边界说起，这款电容采用10mm直径、30mm长度的圆柱卷绕本体，搭配90度弯折的镀锡铜引线，引线出线位置在本体同一端的端面侧，弯折后引脚的横向跨距适配常规2.54mm网格PCB的焊盘孔位，安装时本体贴板放置，不需要额外预留竖直方向的高度空间，对于内部堆叠紧凑、整机厚度控制在15mm以内的薄型手持设备来说，这种卧式安装结构比立式直插电容能节省近60%的竖直空间，也不会因为设备跌落时的冲击力导致引脚根部受力断裂，抗振动性能比同容量立式电容提升不少。

　　从功能特性上看，这款2.7V额定电压、10F容量的超级电容，主要作用是在主供电回路掉电、电池接触瞬断的工况下，为设备的核心存储芯片、实时时钟模块提供秒级的后备供电，避免突发掉电导致的运行数据丢失、时钟复位问题；同时在设备射频模块突发发射的大电流工况下，它可以和主供电电池配合，提供瞬态大电流补偿，降低电池的瞬态输出压降，避免因为供电纹波过大导致的射频发射功率不足、模块重启问题。和常规铝电解电容比，它的充放电循环寿命达到十万次级，不需要考虑长期使用后的电解液干涸、容量衰减问题，适合十年以上使用寿命的工业级通讯设备；和同容量的锂离子后备电池比，它的充放电回路不需要额外的保护电路，宽温工作范围覆盖-40℃到70℃，在北方户外部署的传感节点、冷链运输的通讯追踪终端里，不会因为低温出现容量骤降无法放电的问题。

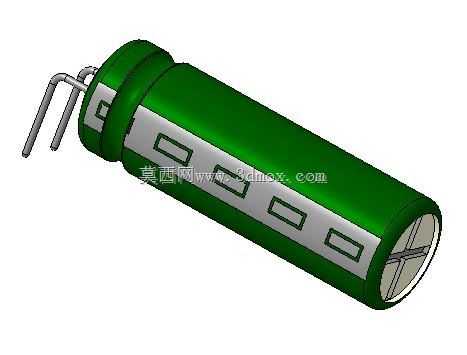

　　设计建模的时候，首先要还原卷绕电芯的内部结构逻辑：圆柱本体内部是层叠的活性炭电极、隔膜、电解液浸润结构，外部采用铝质冲压外壳包裹，端面采用橡胶密封塞封装，引线从密封塞的穿线孔引出后和内部电极极耳焊接，外部套印的PET热缩套管不仅承担绝缘防护作用，套管表面印刷的极性标识、规格参数标识要和实物的位置完全对应，避免生产组装时出现极性焊反的低级错误。建模时要特别注意引脚的弯折半径，实际生产中镀锡铜引线的弯折内R不能小于0.5mm，弯折位置距离密封塞端面要留出至少1mm的直段，避免弯折应力直接作用在密封塞位置导致密封失效、电解液渗漏；引脚的直径控制在0.8mm，适配PCB上1.0mm直径的金属化焊盘孔，过波峰焊时焊锡可以顺着引脚爬升形成饱满的焊点，不需要额外补焊。

　　在结构适配性上，这款电容的本体外壳和PCB之间不需要额外的绝缘垫片，热缩套管的耐压等级满足板级500V绝缘要求，安装时只需要在PCB上对应位置预留两个焊盘孔，不需要设计额外的固定卡扣、绑带工位，本体靠自身重量和引脚焊接强度就可以固定在PCB上，对于批量生产的通讯类产品来说，这种结构可以减少SMT或者波峰焊工序的额外辅料成本，也能降低组装工位的操作复杂度。另外要注意的是，建模时还原的本体端面防爆刻痕结构，是这类卷绕型储能元件的必备安全设计，当电容内部因为过充、短路导致内部压力升高时，端面的刻痕会优先破裂泄压，避免外壳爆裂导致周边PCB上的其他元器件被冲击损坏，这个结构的位置、刻痕深度在建模时不能随意简化，否则做结构干涉检查、安全距离校核时会出现计算偏差，导致实际产品安规测试不通过。

　　从实际选型适配的角度，这款电容的外形尺寸可以直接替换同规格的进口卧式超级电容，不需要修改PCB焊盘位置，对于做通讯终端产品降本替代的结构工程师来说，直接调用这个三维模型做板级堆叠检查，可以提前验证电容和周边屏蔽罩、接插件、结构壳体之间的安全间隙，避免开模后才发现元件干涉、需要改板或者修模的问题。建模时所有的倒角、圆角、表面纹理都按照实物1:1还原，热缩套管表面的标识凹槽、金属外壳的卷边接缝、引脚表面的镀锡层纹理都做了对应处理，不管是做产品装配动画、整机BOM展示还是结构有限元分析，都可以直接调用，不需要再做额外的模型修整。
