仿生葫芦形水果造型曲面结构设计

　　在文创产品开发、食品仿真道具制作、农业科普教具研发等场景中，这类仿生异形曲面结构的应用需求一直存在，不同于标准回转体零件的规则建模逻辑，这类仿自然形态的结构设计需要兼顾外形还原度与曲面光顺性，避免出现棱角突兀、曲面褶皱等不符合真实物体质感的问题。从实际用途来看，该结构可作为食品陈列道具使用，在商超生鲜区的仿真布置、食品包装设计的视觉参考、农业科普展馆的展品制作中，都能替代真实易腐坏的水果，长期保持稳定的展示效果，也可作为创意文创摆件的基础结构，适配家居装饰、潮玩手办的衍生设计需求。

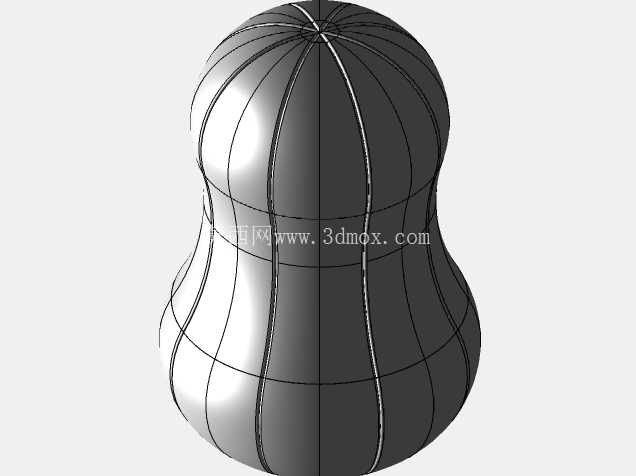

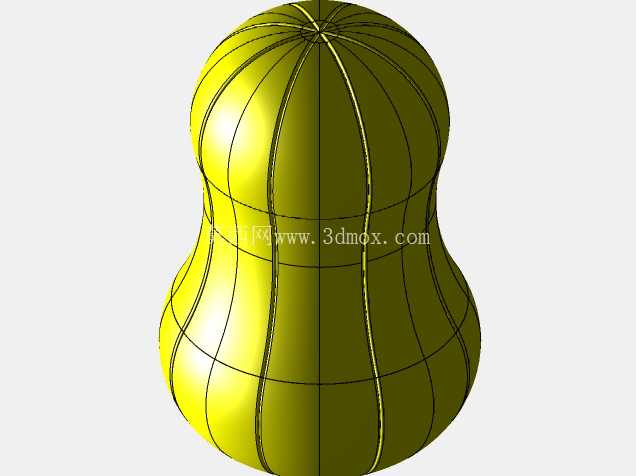

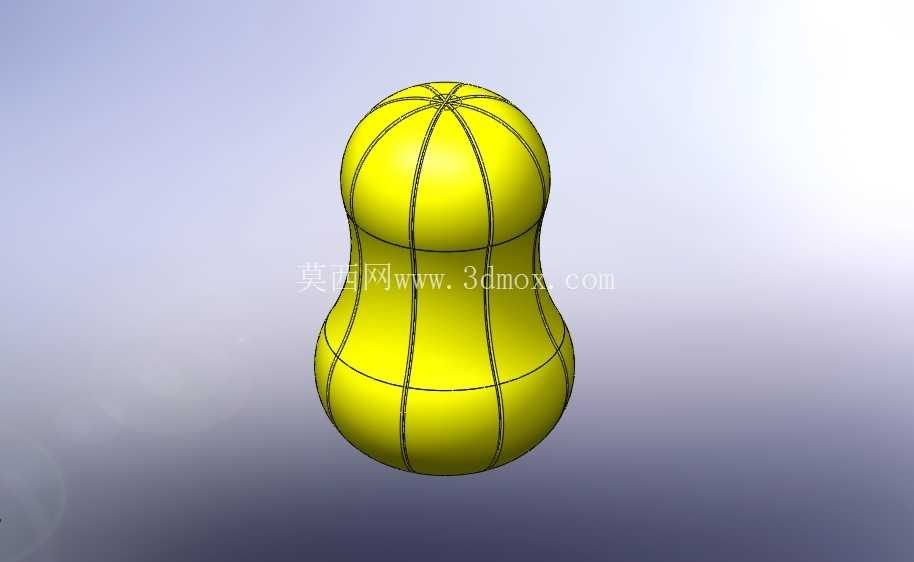

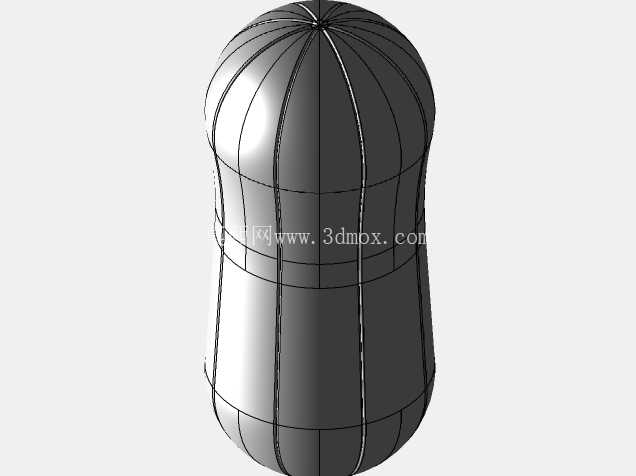

　　在功能特性层面，该结构采用双球段过渡的葫芦形轮廓，整体为封闭薄壁壳体结构，表面通过均匀分布的纵向筋条与环向分隔线模拟瓜果的自然分瓣纹理，筋条的凸起高度控制在1.2mm以内，既能够还原真实瓜果的表皮肌理，又不会因为凸起过高导致后续表面处理时出现积漆、打磨死角的问题。上下两个球形段的过渡区域采用G2连续的曲面衔接，过渡段的曲率变化平缓，没有曲率突变的位置，在进行3D打印或者注塑开模的时候，能够避免出现应力集中的问题，提升成品的结构强度。

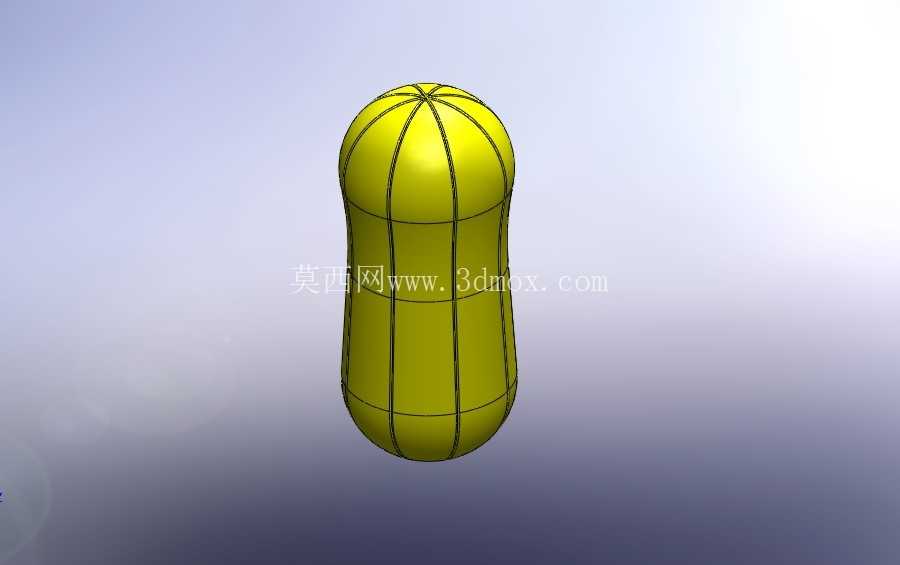

　　设计思路上，没有采用常规的旋转凸台直接生成主体轮廓，而是先通过草绘勾勒出三个关键截面的轮廓线：底部球形段的最大直径截面、中间收腰的最小直径截面、顶部球形段的最大直径截面，再通过放样曲面生成主体基础曲面，之后在曲面上投影纵向分瓣的引导线，通过曲面偏移生成表面的筋条特征，最后对所有棱边进行R0.8mm的圆角处理，保证整个外表面的触感顺滑，没有尖锐边角。建模过程中特意控制了曲面的面片数量，所有曲面都采用四边面构建，避免出现三角面导致的曲面扭曲，方便后续根据不同的使用需求调整曲面细节，比如修改分瓣数量、调整收腰位置的直径比例，都可以通过修改草绘截面的参数快速实现，不需要重新构建整体曲面。

　　从外形尺寸与安装边界来看，该结构整体高度控制在120mm，底部球形段最大直径为75mm，顶部球形段最大直径为60mm，中间收腰位置的最小直径为42mm，底部为平面结构，可直接放置在水平台面上，不需要额外设计安装底座，如果需要作为悬挂摆件使用，可在顶部球形段的中心位置预留M3的螺纹孔，配合吊绳或者挂钩实现悬挂安装，预留的螺纹孔深度控制在5mm，不会破坏整体的外观完整性。作为薄壁结构使用时，壳体壁厚统一设置为2mm，既能够保证3D打印时的结构强度，不会因为壁厚过薄出现打印变形，也能够控制整体重量，作为摆件使用时不会过重，同时如果后续需要做透明树脂材质的效果，2mm的壁厚也能保证光线穿透的均匀性，不会出现局部过厚导致的透光不均问题。

　　在实际工程应用中，这类仿生曲面结构的建模逻辑也可以迁移到其他异形产品的设计中，比如异形包装瓶、人体工学握持部件、创意家居产品的外形设计，核心都是通过关键截面控制整体轮廓，通过曲面连续保证过渡光顺，通过细节特征还原真实质感，同时兼顾后续加工的工艺可行性，避免为了追求外形效果忽略加工难度，导致后续开模或者打印时出现成品率低的问题。比如在设计该结构的分瓣筋条时，特意将筋条的侧面设置为3度的拔模斜度，如果后续需要采用注塑工艺批量生产，不需要额外调整拔模角度就可以直接开模，减少后续的模型修改工作量。底部的放置平面特意设置了1mm的内凹倒角，避免放置时因为底面不平整出现晃动的问题，即使放置面存在微小的不平整，也能保证结构放置的稳定性。
