双瓶组压缩空气储供气装置结构设计

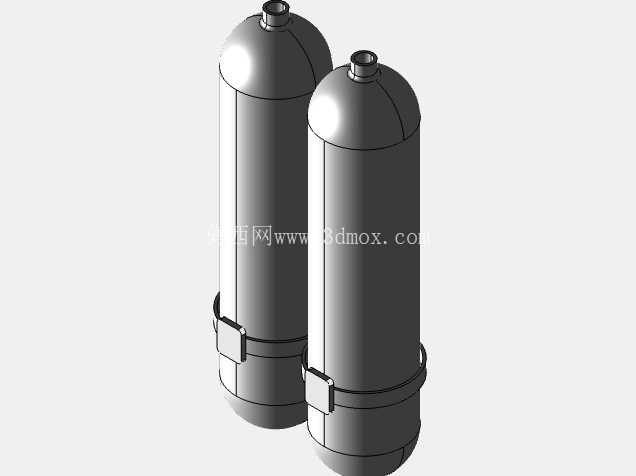

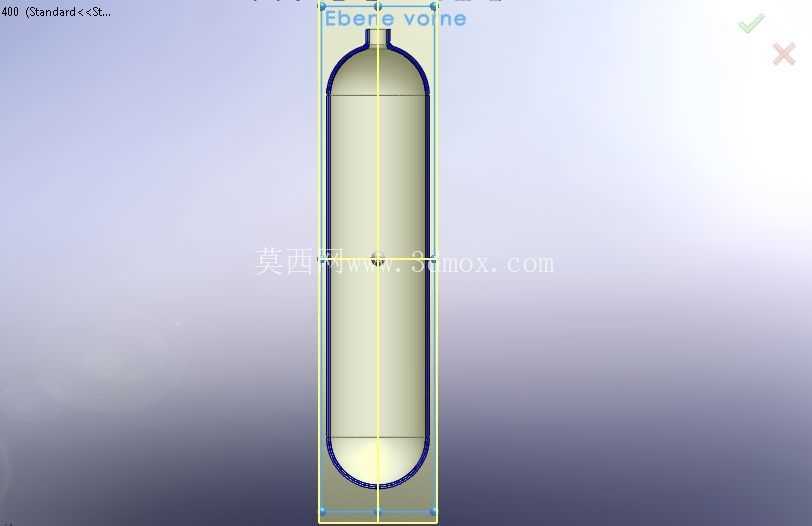

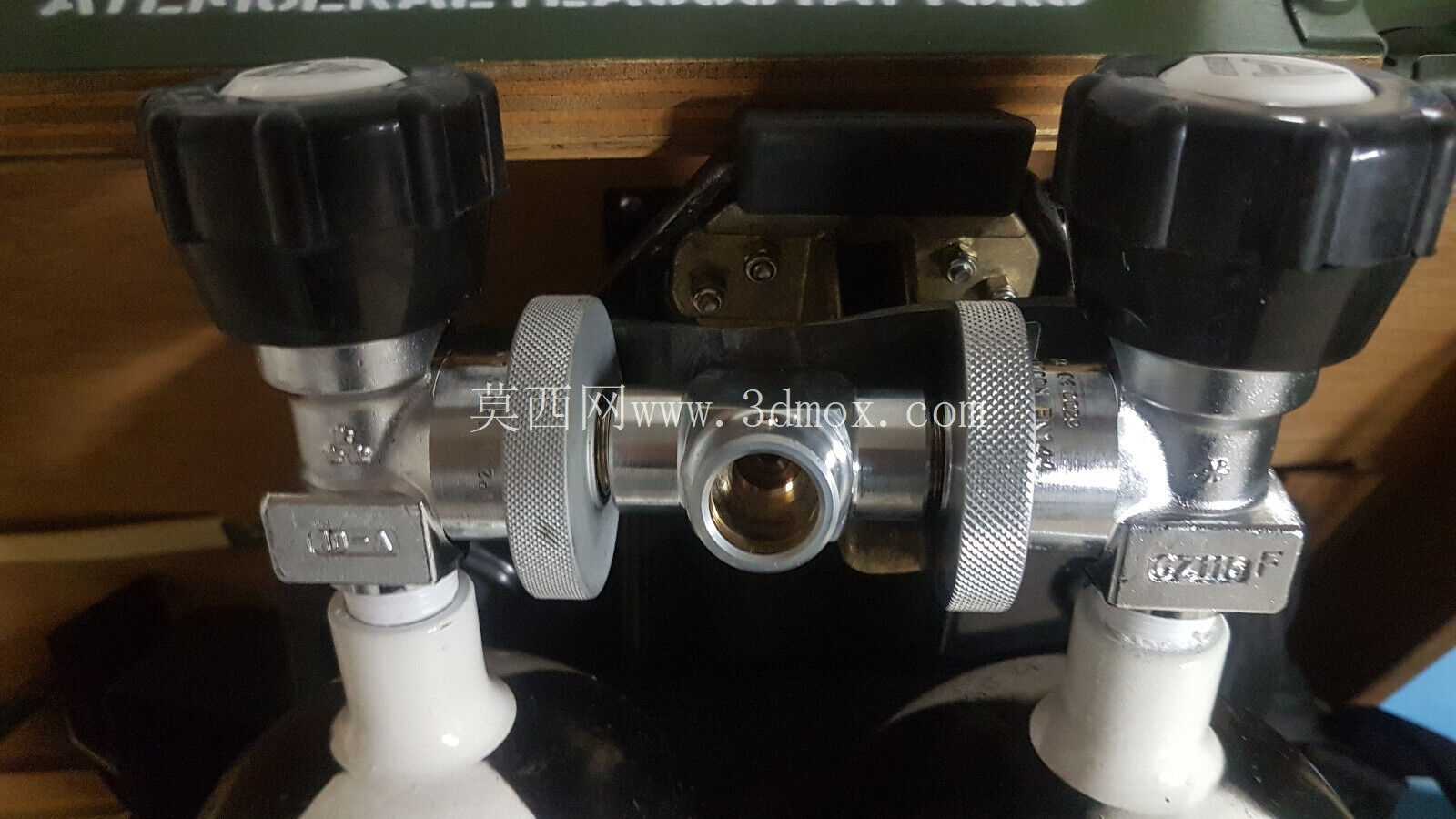

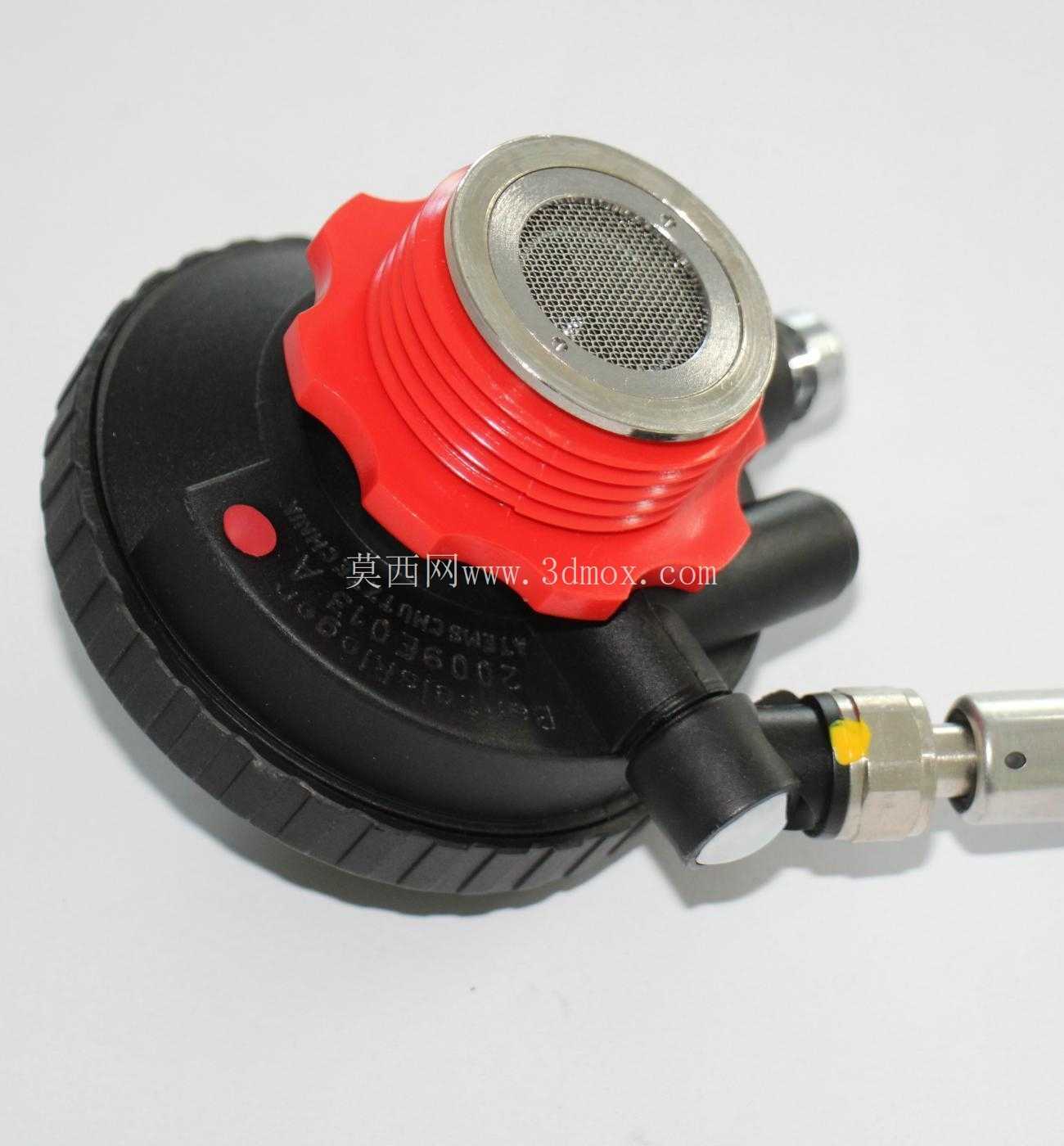

　　这套双瓶并列排布的压缩空气存储供气结构，在工程现场常作为独立应急气源单元使用，常见于密闭空间作业、应急救援装备配套、小型气动系统临时供能等场景，区别于单瓶供气结构，双瓶并联的设计能在不增加单瓶直径的前提下提升整体储气量，适配安装空间宽度充足但径向尺寸受限的布设场景。从结构设计逻辑来看，两个承压气瓶采用完全一致的外形参数，瓶身主体为等直径圆柱段，上下两端采用标准椭圆封头收口，上端封头中心预留标准外螺纹接口，可直接对接调压阀、快插气管接头或者压力检测表，不需要额外加装过渡转接头，减少接口处的泄漏风险。

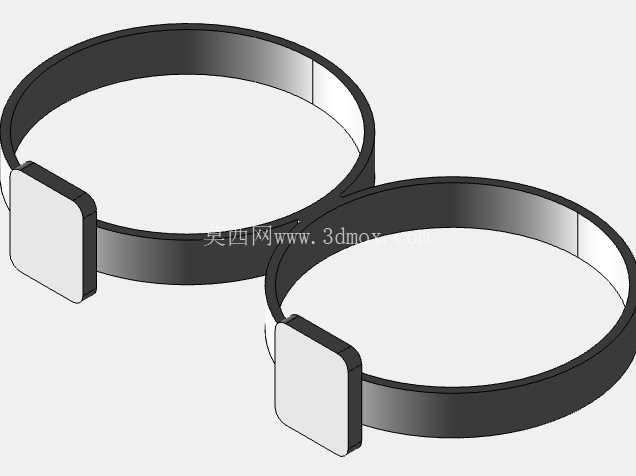

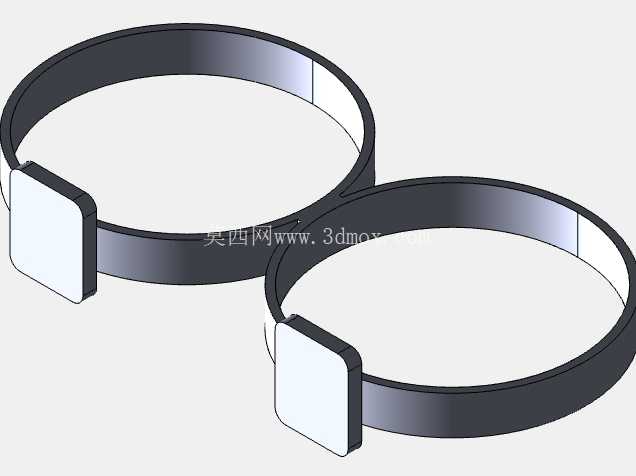

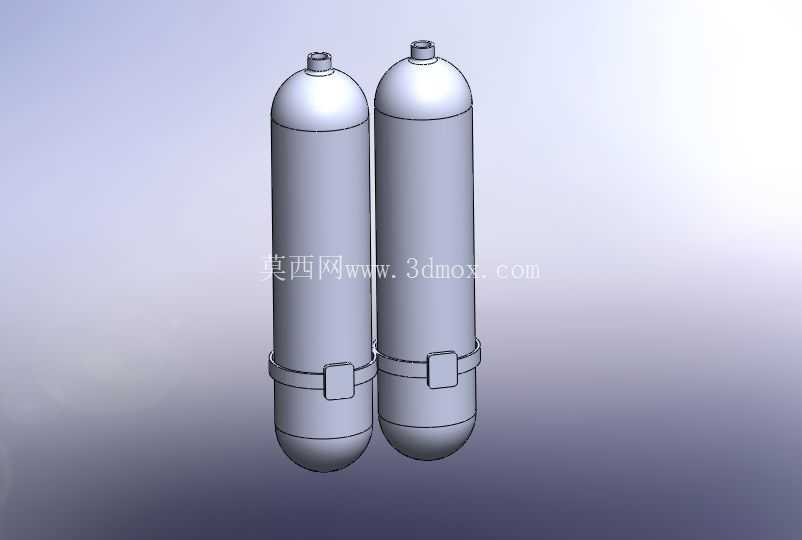

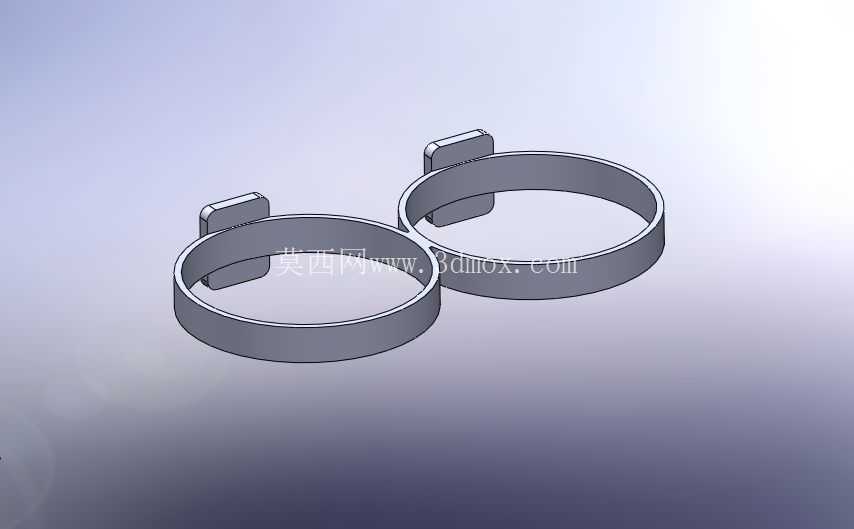

　　瓶身中部设置的一体式捆绑固定结构，是这套设计的核心细节，固定带采用环抱式结构贴合瓶身圆柱面，每个瓶身对应位置设置方形定位凸台，凸台与固定带为一体成型结构，安装时两个气瓶对齐后，固定带可同时卡紧两个瓶身，避免气瓶之间出现相对窜动，凸台位置预留的安装孔可直接穿装螺栓，将整个瓶组固定在承载支架或者设备安装面上，不需要额外制作适配双瓶的安装卡座，能有效减少配套安装件的加工量。

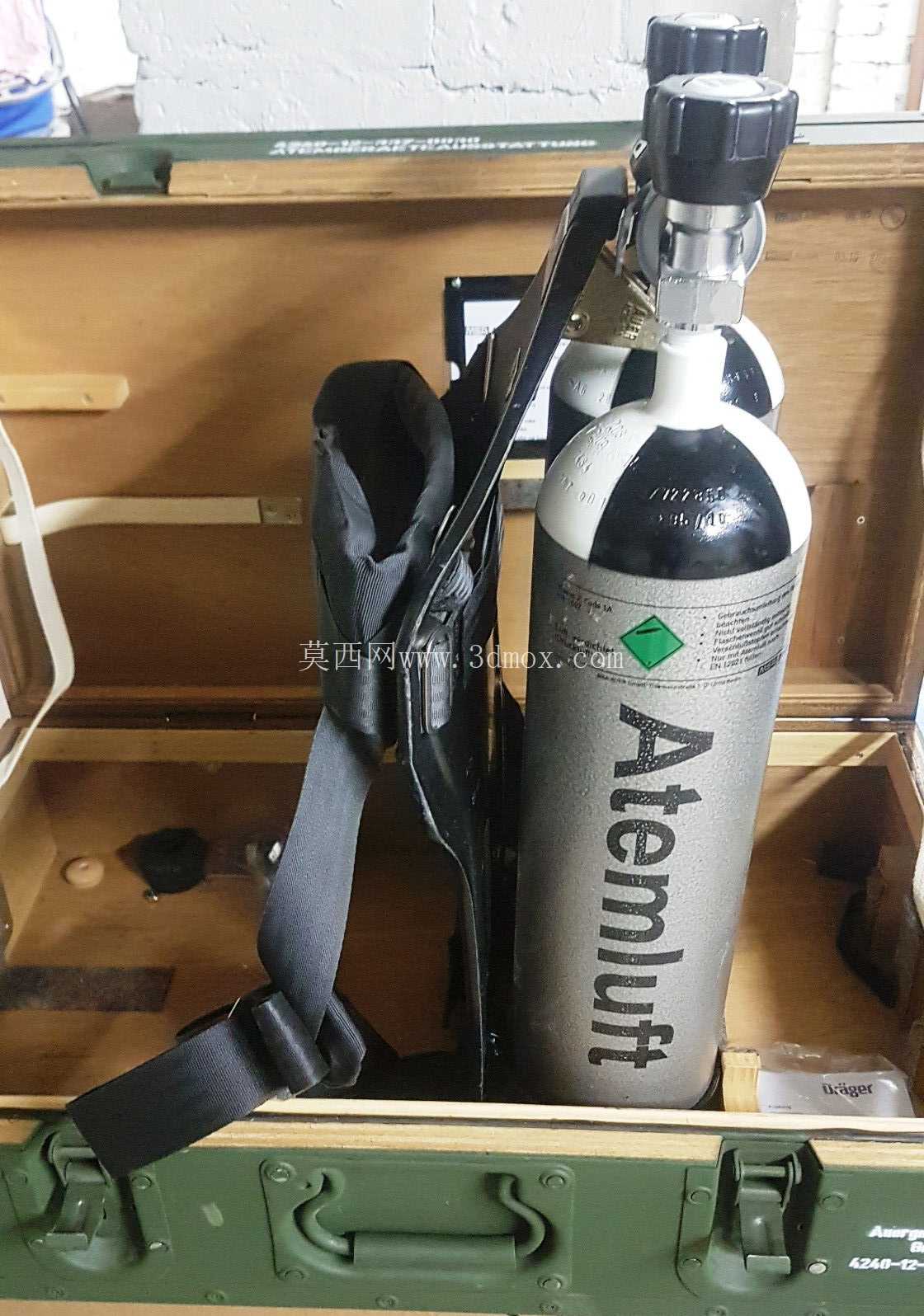

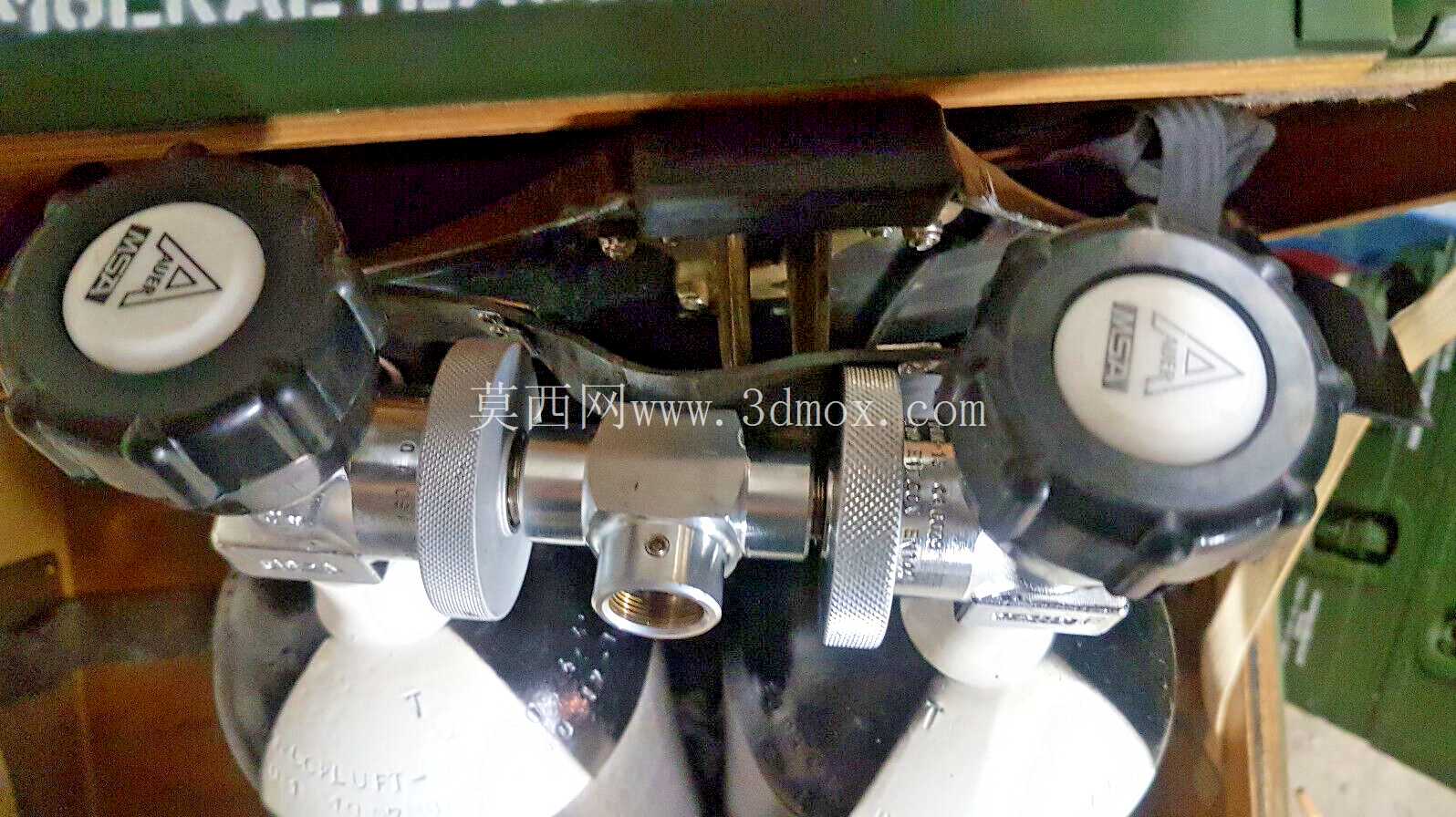

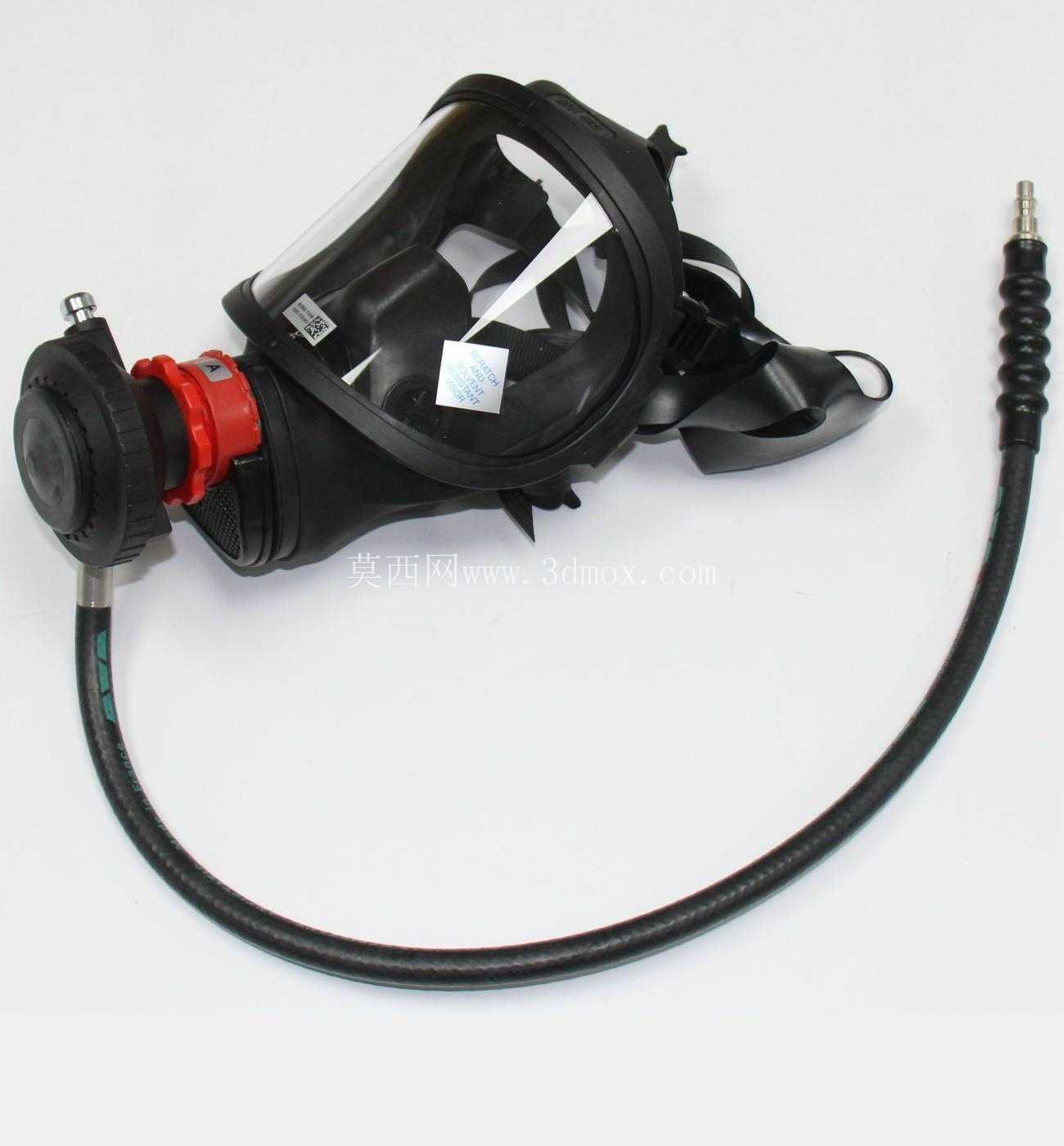

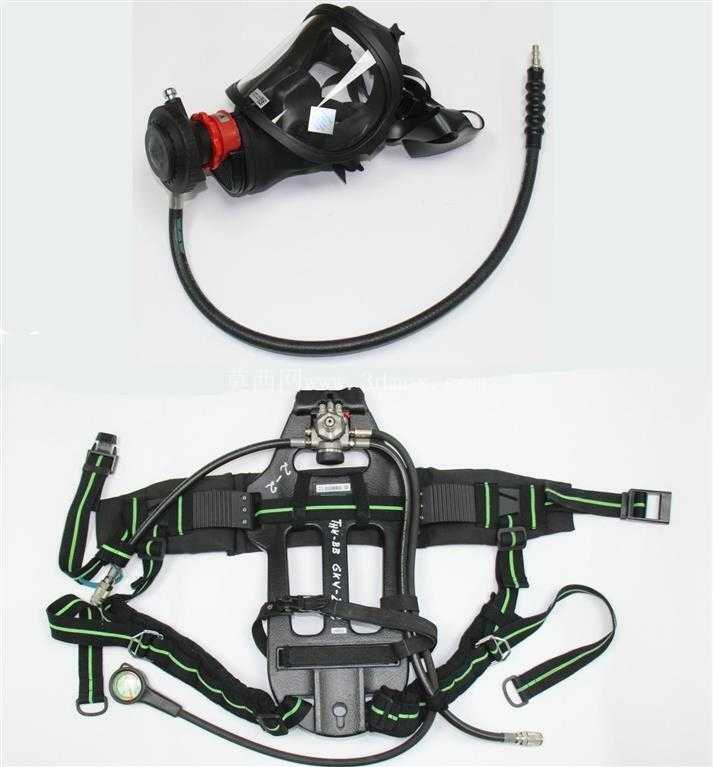

　　从安装边界来看，单瓶的圆柱段直径控制在常规便携气瓶的通用尺寸范围内，两个瓶身并列后整体宽度为单瓶直径的两倍加上固定带的连接间隙，整体高度从瓶底到顶部接口端面的尺寸，适配常规小型设备的气源舱安装空间，安装时只需要保证固定凸台的安装孔与承载面的螺孔对齐，即可完成瓶组的固定，不需要额外调整瓶身角度，两个瓶的顶部接口处于同一水平高度，并联接气管路时可采用等长度管路连接，避免两个瓶组供气时出现压力差。在实际使用场景中，这种双瓶结构可填充压缩空气或者富氧混合气体，作为应急逃生、小型气动工具作业的气源，相比单瓶结构，当其中一个瓶出现阀门故障时，另一个瓶仍可保留部分气源容量，提升使用过程的可靠性。

　　设计过程中瓶身的壁厚按照常规低压压缩空气存储的承压要求计算，封头的过渡圆弧半径与圆柱段直径的比例符合承压容器的常规设计规范，避免应力集中在封头与圆柱段的连接位置，固定带的环抱宽度经过受力校核，在瓶组满压状态下搬运或者受振动冲击时，固定带不会出现变形松脱，方形凸台的厚度满足螺栓锁紧时的挤压强度要求，不会因为长期受振动出现凸台断裂的问题。顶部的瓶口螺纹采用通用的气瓶连接标准，可适配市面上常规的气瓶阀门、减压阀配件，不需要定制特殊接口的配件，降低后期维护更换的成本。瓶底的椭圆封头结构可让瓶身直立放置时保持稳定，不需要额外加装底座，在临时放置场景下可直接直立在平整地面上，不会出现倾倒风险。整套结构没有多余的复杂零件，所有结构件都可采用常规的金属成型工艺加工，瓶身采用无缝管材旋压成型封头，固定带采用冲压折弯成型，加工工艺成熟，适合批量生产配套。
