虾类加工生产线二楼布局输送系统设计

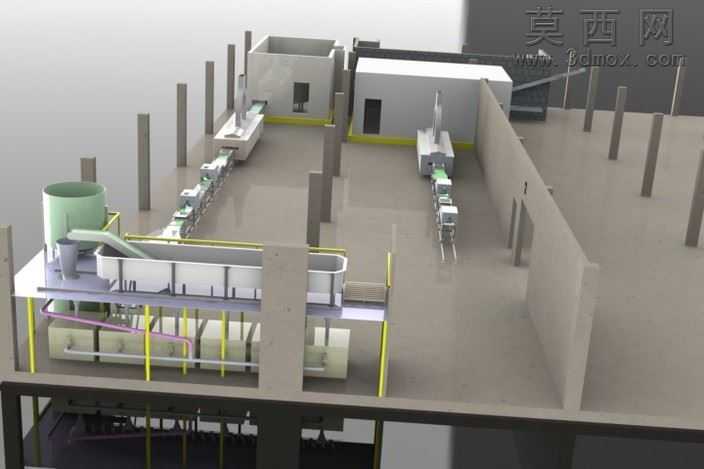

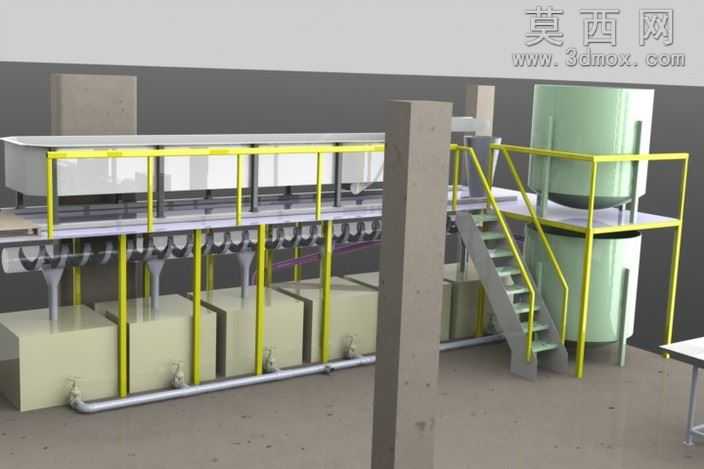

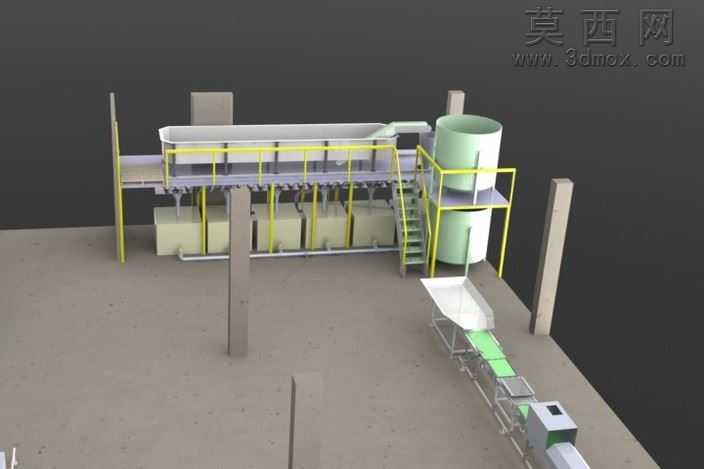

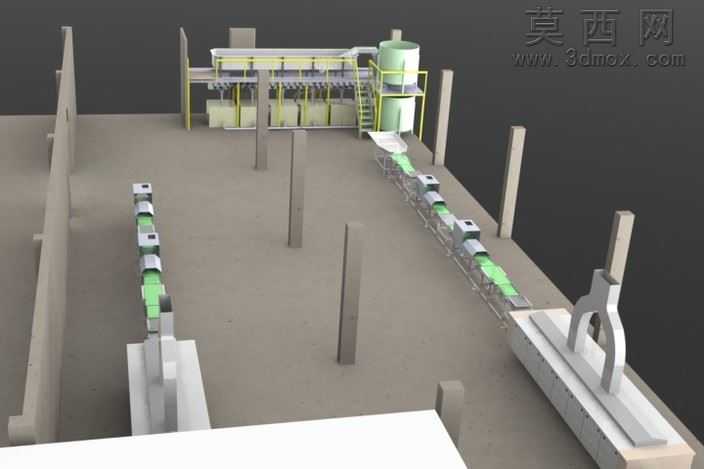

本作品为虾类加工生产车间二楼区域的整体布局与输送系统三维建模成果，建模过程依托三维设计软件完成全场景搭建，首先对车间土建结构进行1:1比例还原，精准复刻了厂房内的结构立柱、地面分区、墙体边界等基础土建要素，确保后续设备布局完全贴合真实厂房的空间尺度，避免出现设备干涉、空间预留不足的实际落地问题。在设备建模阶段，针对虾加工流程的前段处理单元进行了精细化构建，包含原料暂存储料罐、带安全护栏与爬梯的操作平台、多工位并行的处理工位架体，核心的长距离输送线采用分段式建模逻辑，每一段输送单元都还原了驱动端、承托段、导向结构的细节，输送线的走向完全匹配虾加工的工艺流程走向，从原料处理端延伸至后续工序衔接位置，在输送线的衔接处还设计了导向过渡结构，保障物料流转的顺畅性。材质渲染阶段针对不同部件匹配了对应真实材质属性，厂房土建部分采用哑光水泥材质还原工业车间的地面与立柱质感，设备架体、护栏、爬梯采用金属烤漆与不锈钢材质区分，输送线的输送带采用食品级防滑哑光材质，储料罐采用半透明磨砂材质模拟储料容器的视觉效果，整体渲染采用工业场景常用的均匀布光方案，既清晰展现所有设备的结构细节，也还原了真实生产车间的空间氛围感。设计思路上，本方案是在前期初代生产线布局的基础上做的迭代优化，针对初代方案存在的物料流转不畅、工位操作空间不足、储料单元位置不合理的问题做了针对性调整，同时补充了虾加工初处理工序的配套设备布局，在操作平台区域添加了符合安全规范的防护栏杆、上下通行梯具，在输送线的路由规划上预留了人员通行、设备维护的通道空间，虽然部分路由衔接还存在优化空间，但整体完整呈现了虾加工生产线二楼区域的生产布局逻辑，可作为水产加工车间规划、输送产线布局方案的三维参考，帮助设计人员直观校验空间利用率、设备间距、流程走向的合理性，提前规避布局阶段的设计疏漏。
