DIY铣床用操作控制面板结构设计

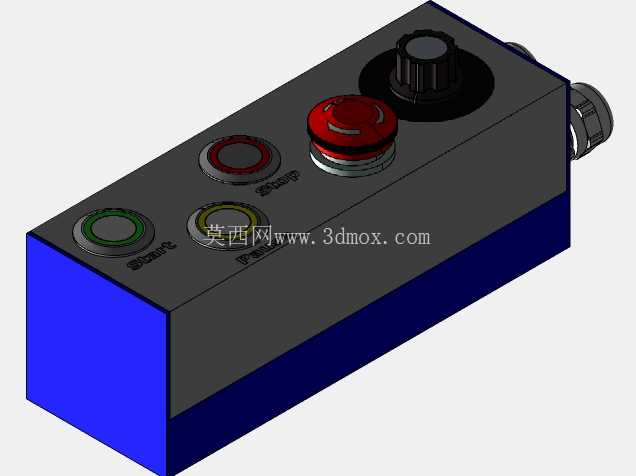

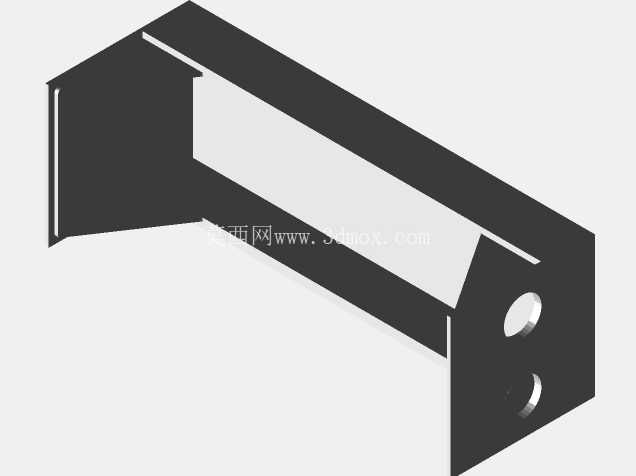

　　这款操作面板主要面向小型DIY铣床的操控需求设计，整体采用长方体盒式结构，壳体主体适配60x40x3mm规格的工业铝型材搭建，搭配3D打印的功能安装件完成整体装配，能够直接固定在铣床床身的侧方操作位，适配多数桌面级小型DIY铣床的安装空间，不会与工作台行程、主轴护罩等部件产生运动干涉。面板上集成了多组不同功能的操控元件，最醒目的红色大尺寸按钮为急停控件，采用蘑菇头设计，按压行程充足，触发反馈清晰，在设备出现异常工况时可快速拍下切断设备动力回路，满足设备安全操控的基础要求。

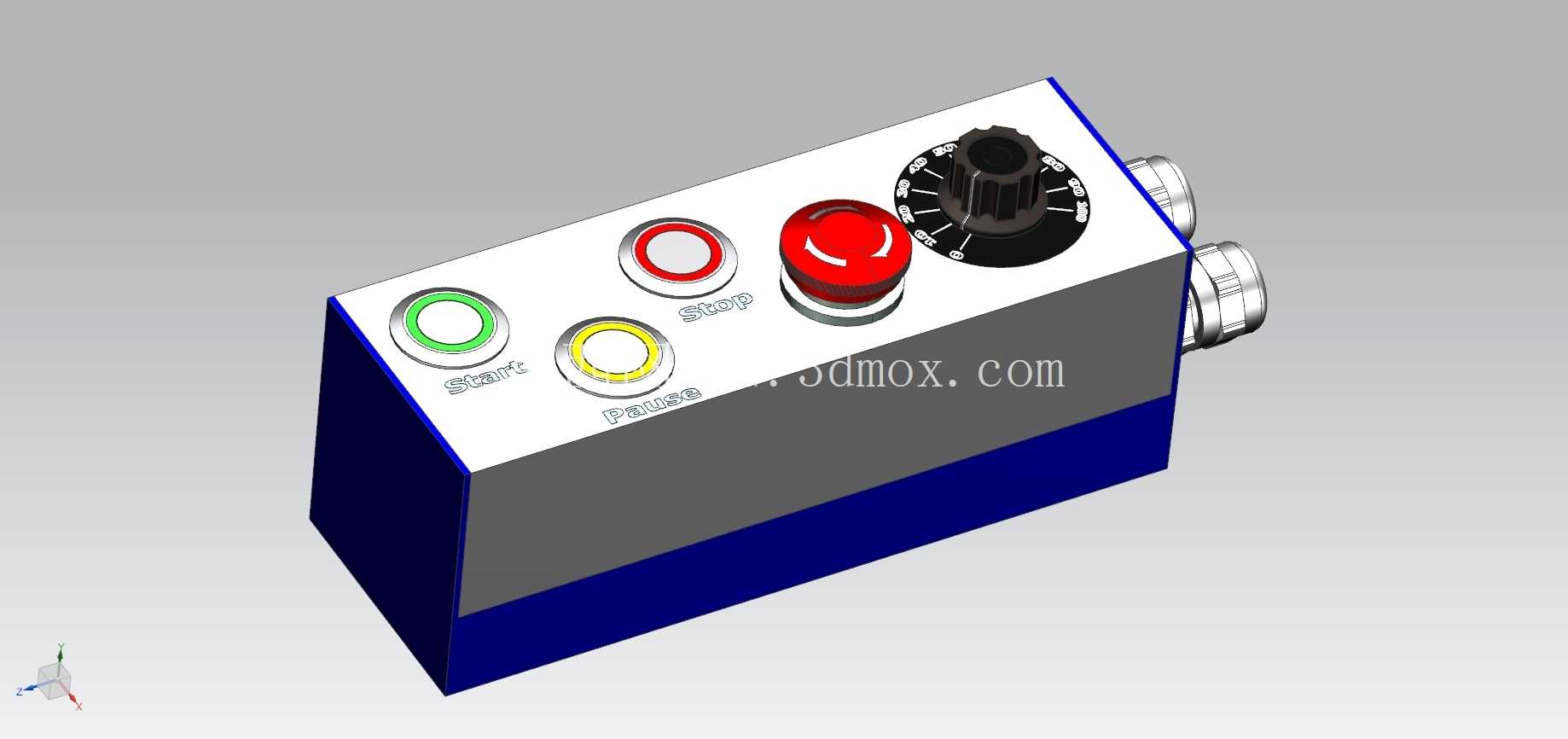

　　急停控件旁设置的黑色带刻度旋钮为主轴转速调节控件，旋钮表面做了防滑滚花处理，旋转阻尼适中，可配合变频器实现主轴转速的连续调节，刻度标识能够帮助操作人员快速定位常用转速区间。面板下方排布的四个带色环按钮分别对应不同的设备功能，绿色环按钮为主轴启动控件，黄色环为进给启动控件，两个红色环按钮分别对应主轴停止、进给停止功能，不同色环的设计能够让操作人员在视线不离开加工区域的情况下，通过触觉和视觉快速区分控件功能，减少误操作概率。

　　壳体侧面预留了工业连接器的安装位，可直接对接设备的控制线缆，所有控件的接线端都预留了足够的内部走线空间，铝型材壳体本身具备良好的结构强度和电磁屏蔽能力，能够抵御铣床加工过程中产生的切削振动，避免内部接线松脱，同时减少车间内电磁干扰对控制信号的影响。设计过程中优先考虑了DIY场景下的加工装配便利性，铝型材部分可直接采用标准型材切割加工，不需要定制复杂的钣金折弯件，3D打印的控件安装座可直接根据选用的按钮、旋钮尺寸做适配调整，不需要开模制作专用的面板固定件，个人制作者也可根据自身铣床的实际操控需求调整控件的排布位置，增减对应的功能按钮。

　　面板的安装孔位设置在壳体底部，可通过L型角码直接固定在铣床床身的铝型材机架上，安装高度可根据操作人员的站立操作习惯调整，整体外伸尺寸控制在合理范围内，不会在工作台移动时发生碰撞。控件的排布遵循了操作频率优先级，高频使用的启停按钮设置在手指最容易触碰的面板中下区域，调节类的转速旋钮设置在面板上方，急停按钮设置在最容易快速按压的右上角位置，符合一线操作人员的操作习惯，长时间操作也不容易产生手部疲劳。壳体底部做了密封处理，能够阻挡加工过程中产生的金属切屑、切削液溅入面板内部，避免控件触点短路，延长控件的使用寿命。
