汽车轮毂带轮胎制动盘总成三维设计

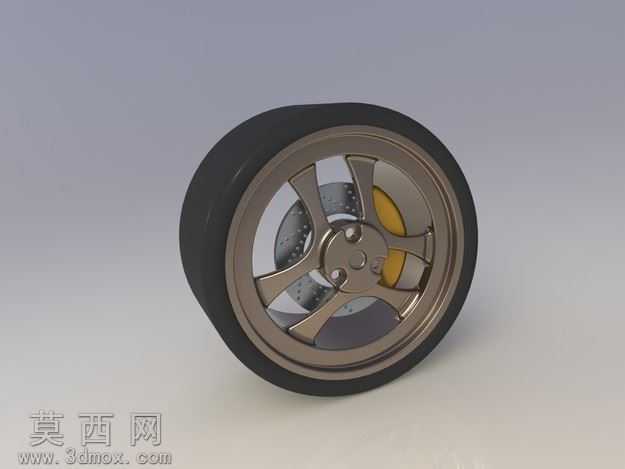

本作品为汽车行走系统核心的轮毂轮胎带制动组件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化构建，再通过同轴、面重合、轴向定位等标准装配约束完成整体总成的搭建，确保各部件间的装配关系符合实车装配逻辑，无干涉错位问题。模型核心的轮毂部分采用五辐式经典运动风格造型设计，轮辐做了等弧度对称分布处理，每根轮辐的曲面过渡经过曲率连续优化，既还原了金属锻造轮毂的流畅造型感，也保证了结构受力的均匀性；轮辋部分严格按照民用乘用车轮辋标准尺寸构建，预留了轮胎安装的止口位、气门嘴安装孔位，与轮胎的配合面做了精准的公差匹配设计。配套的橡胶轮胎部分还原了民用真空胎的基础结构，胎侧做了弧度收边处理，胎面预留了花纹安装的基础基准面，材质渲染阶段为轮胎赋予了哑光黑色橡胶材质，添加了细微的颗粒质感模拟真实橡胶的表面触感，避免塑料感失真。轮毂内侧集成的制动盘组件包含通风刹车盘、刹车卡钳两个核心部件，刹车盘做了通风槽的镂空结构设计，还原了实车制动盘的散热结构特征，卡钳部分做了分泵活塞位的细节刻画，卡钳表面赋予了亮黄色烤漆材质，与古铜色金属质感的轮毂形成鲜明视觉对比。轮毂主体材质渲染阶段采用了多层金属材质叠加，基础层为暗枪灰色金属基底，表层添加了清漆透明反射层，模拟锻造轮毂表面的高光金属烤漆效果，金属反射强度经过反复调试，既可以呈现环境光影的自然反射，也不会因为反射过强丢失轮辐的结构细节。整体模型的结构设计兼顾了造型美观性与结构合理性，轮辐的厚度、轮辋的壁厚、制动盘与轮毂的安装孔位都做了等比例还原，可用于汽车改装方案展示、行走系统结构教学、汽车零部件数字样机展示等场景，渲染阶段采用了柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现出轮毂曲面的光影过渡、金属材质的反射质感以及橡胶轮胎的哑光质感，整体视觉效果写实逼真，完整还原了改装款汽车轮毂总成的真实外观特征。
